连接器怎么选型？工程师必须确认的10个关键参数
连接器怎么选型？工程师必须确认的10个关键参数
一、为什么连接器选型不能从“找一个能插上的”开始
连接器承担电源或信号传输，同时还要承受插拔、振动、温度变化、湿气、粉尘和装配误差。外形相近的产品，可能在端子结构、额定电流、材料、极化方式和密封等级上完全不同。如果先按外观选型号，再倒推参数，容易出现能装配但温升偏高、端子退针、锁扣不到位或防水失效等问题。
更稳妥的逻辑是：先定义应用边界，再筛选产品系列，最后确认完整料号和配套附件。对于新项目，样品验证应放在批量采购之前；对于替代项目，还要核对尺寸、电气性能、材料和工艺条件。

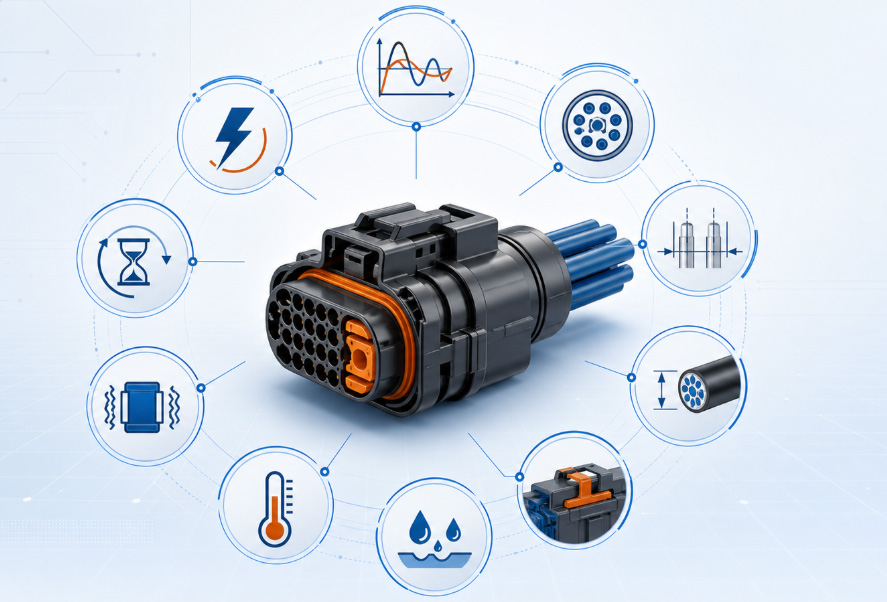

二、工程师必须确认的10个关键参数
1额定电流与允许温升
先确认单回路持续电流、峰值电流和同时通电的回路数量。规格书中的额定电流通常基于特定线径、环境温度和测试条件，不能脱离条件直接套用。大电流应用还应评估接触电阻、线径、散热和降额。
2额定电压与绝缘要求
除工作电压外，还要关注耐压、绝缘电阻、爬电距离和电气间隙。高海拔、潮湿、污染或脉冲电压环境，会改变绝缘设计要求。
3回路数与信号类型
确认需要多少个有效回路，是否预留备用位，以及电源、模拟信号、数字信号和通信信号能否共用同一连接器。敏感信号可能需要屏蔽、接地或独立布置。
4针脚间距与外形尺寸
间距影响体积、绝缘能力和可承载电流，但不能简单理解为“间距越大，电流一定越大”。还应核对本体长宽高、PCB占板空间、插拔操作空间和出线方向。
5适配线径与导线外径
端子必须与导体截面积、绝缘外径相匹配。线径过小可能虚压或拉脱，线径过大可能损伤铜丝、端子变形或无法装入胶壳；防水结构还要核对密封塞适用的绝缘外径。
6连接形式与安装方式
明确是线对线、线对板还是板对板；板端是通孔、贴片、压入式还是面板安装；连接方向是垂直、卧式还是反向。安装方式必须与PCB、线束工艺和维护空间一致。
7锁止、防错与端子保持
主锁扣用于保持对插，二次锁止结构用于确认端子到位，极化和颜色编码可降低错插风险。振动环境还应关注端子保持力、连接器保持力和线束应力释放。
8防护等级与工作环境
确认是否需要防尘、防水、耐油、耐盐雾、耐化学品、抗振动和抗冲击。IP67、IP68等等级必须在完整配套和正确装配条件下才有意义，不能只看胶壳名称。
9端子材料与表面镀层
镀锡、镀金等表面处理在接触电阻、耐腐蚀、插拔寿命和成本上各有侧重。低电平信号、频繁插拔或腐蚀环境，通常需要更谨慎地评估镀层体系和接触结构。
10寿命、合规与供货状态
核对插拔次数、工作温度、阻燃等级、RoHS/REACH等要求，并确认型号处于量产、长期供货还是停产阶段。研发阶段选到难采购或即将停产的料号，会放大后续供应风险。
三、选型时容易混淆的参数关系
| 常见误区 | 正确理解 | 建议动作 |
|---|---|---|
| 额定电流够大就不会发热 | 温升还与接触电阻、线径、回路数量和散热有关 | 按实际工况降额，并进行温升测试 |
| 针脚间距相同就能互换 | 外形、极化、端子、锁止和PCB孔位可能不同 | 核对二维图、对配料号和样品 |
| 标注防水就是任何状态都防水 | 密封依赖胶壳、端子、密封件、导线和装配工艺 | 确认完整BOM并验证气密或浸水性能 |
| 胶壳选对就完成配套 | 多数连接器还需端子、针座、盲堵和二次锁 | 按原厂配套关系建立完整物料清单 |
四、从需求到量产的连接器选型流程
- 填写需求边界：记录电流、电压、回路、线径、空间、温度、防护、插拔次数和目标成本。
- 筛选系列：在满足电气和环境条件的产品中，再比较尺寸、安装方式、库存与交期。
- 确认完整配套：建立公母胶壳、端子、板端、密封件、锁止件和压接工具清单。
- 获取样品：进行对插、防错、线束装配、PCB装配和维修空间验证。
- 完成可靠性验证：按项目风险开展导通、拉力、温升、振动、插拔和防护测试。
- 冻结料号与供应方案：确认原厂料号、包装数量、批次要求、替代策略和量产交期。
五、常见问题
连接器选型第一步是什么？
先明确实际应用，而不是先找品牌或外形。至少要知道传输电源还是信号、工作电流与电压、回路数、线径、安装空间和使用环境。
连接器额定电流越大越好吗？
不是。过度选型会增加体积和成本；实际能力还受环境温度、线径、同时通电回路比例和接触电阻影响。
只有旧连接器照片，可以确认型号吗？
照片可以用于初筛，但通常还需要品牌标识、针数、间距、关键尺寸、线径、对配端照片和使用设备信息，必要时应寄送实物测量。
只确认胶壳型号就能下单吗？
通常不能。还应确认端子、板端针座、密封塞、盲堵、二次锁止件及包装方式，避免到货后无法装配。
替代连接器需要做哪些验证？
至少核对尺寸与对配、电气性能、材料、环境等级和生产工艺，并通过样品装机、导通、拉力及必要的可靠性测试。
六、总结
连接器选型的核心，是把电气、机械、环境、工艺和供应条件放在同一张清单中评估。10个参数不是彼此独立：电流会影响线径和温升，间距会影响空间和绝缘，防护等级又依赖密封件与装配工艺。先把需求写清楚，再确认完整配套并进行样品验证，通常比单纯比较品牌和价格更能降低项目风险。
