连接器额定电流和额定电压怎么选？计算方法与避坑要点

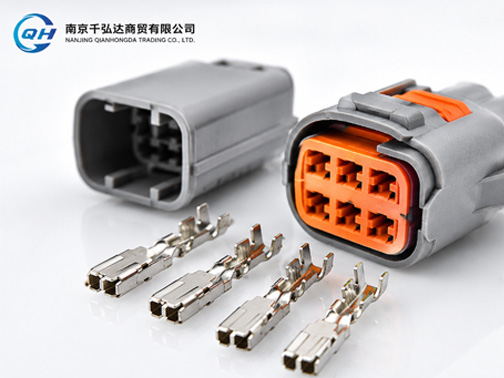

一、先分清规格书中的几个电气参数
额定电流
指连接器在规定端子、线径、环境温度和测试条件下可承载的电流。它通常不是脱离条件的固定上限，同一系列因端子、线径和回路数不同，额定值可能不同。
额定电压
指产品在规定环境和绝缘条件下允许工作的电压等级。判断时还要查看耐压、绝缘电阻、爬电距离和电气间隙。
耐受电压
是短时间绝缘测试参数，不等同于长期工作电压。不能因为耐压测试值很高，就把连接器用于同等持续电压。
温升与降额
端子通电后因接触电阻产生热量。环境温度升高、多回路同时通电或散热变差时，允许电流通常需要下调。

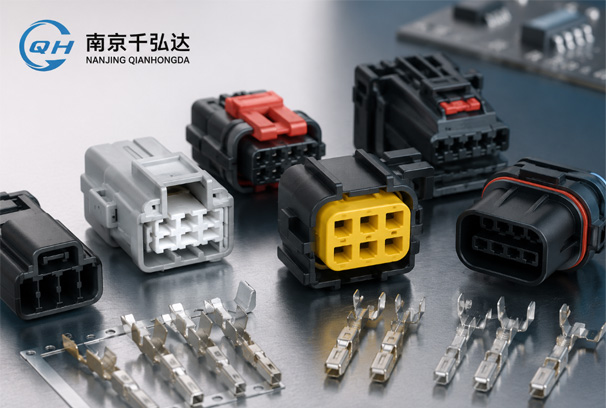

二、连接器额定电流怎么选
1. 计算实际负载电流
直流或近似阻性负载可用 I=P/U 初步估算。电机、加热器、电容性负载和开关电源还可能存在启动、浪涌或脉冲电流，应分别记录持续电流、短时峰值及持续时间，不能只看设备铭牌平均值。
工程初筛常会预留一定余量，例如根据负载波动和项目风险选取约1.2—1.5的系数，但这不是通用标准答案。最终应优先使用原厂降额曲线和项目测试，而不是把固定系数套用于所有连接器。
2. 用I²R理解端子发热
电流增加一倍，在接触电阻不变时电阻损耗会增加到四倍。压接不良、端子污染、插合不到位或镀层磨损会使接触电阻上升，实际温升可能明显高于理想状态。
3. 同时核对四个限制条件
- 端子料号对应的导线截面积和绝缘外径；
- 多回路中有多少位置同时持续通电；
- 连接器附近的最高环境温度和散热条件；
- PCB铜箔、板端针脚、导线和端子中最薄弱的环节。
三、连接器额定电压怎么选
1. 确定最高持续工作电压
按系统可能出现的最高持续电压选型，而不是只用标称值。例如电池系统在满电、充电和均衡阶段的电压可能高于标称电压。
2. 识别瞬态与浪涌
继电器、线圈、电机和长线缆开断可能产生瞬态电压。瞬态是否由连接器承受，还与系统钳位、保护和接地设计有关，必要时应由电气工程师进行绝缘配合分析。
3. 检查绝缘条件
| 条件 | 为什么影响电压选择 | 核对内容 |
|---|---|---|
| 污染与湿度 | 表面污染和潮气可能降低绝缘能力 | 材料、防护、爬电距离 |
| 高海拔 | 空气密度下降会影响电气间隙耐受 | 海拔修正与耐压要求 |
| 小型化 | 针距缩小可能压缩绝缘空间 | 额定电压、间隙和图纸 |
| 高频或脉冲 | 波形和峰值可能不同于直流标称值 | 最大峰值与应用说明 |
四、完整计算示例：24V、8A负载怎么初筛
假设设备为24V直流系统，单回路持续电流8A，启动时短时达到12A，环境温度最高55℃，四个回路中有两个同时带载。初步筛选时不能只找“额定8A”的连接器，而应：
- 记录8A持续电流、12A峰值及峰值持续时间。
- 按项目风险预留初筛余量，查找在相应线径下更高档位的系列。
- 查看55℃条件和两个回路同时通电时的降额信息。
- 确认端子、导线、板端和PCB铜箔均满足电流要求。
- 核对24V系统可能的瞬态，并确认额定电压、耐压和绝缘条件。
- 制作样件，完成压接拉力、导通和最不利工况温升测试。
如果某一项没有规格书依据，就应把它列为验证项目，而不是用经验直接判定“可以使用”。
五、六个常见避坑点
| 错误做法 | 风险 | 正确处理 |
|---|---|---|
| 额定电流刚好等于负载电流 | 温度和峰值变化后余量不足 | 结合降额与测试留出合理余量 |
| 只看胶壳参数 | 端子和线径可能不匹配 | 按完整端子组合核对 |
| 把耐压当额定电压 | 长期绝缘设计不成立 | 分别查看额定电压和耐压条件 |
| 忽略多回路同时通电 | 热量聚集导致温升增大 | 查多回路降额或实测 |
| 压接后不测接触电阻 | 工艺问题可能被隐藏 | 进行截面、拉力与电性能检查 |
| 只凭品牌或外形替代 | 电气和绝缘参数可能不同 | 逐项对比规格并做样品验证 |
六、常见问题
额定电流可以等于实际工作电流吗？
不建议只按数值相等选型。还要考虑环境温度、峰值、线径、同时通电回路和降额条件。
连接器额定电流越大越好吗？
不是。更高档位通常会增加体积、插拔力和成本，应满足需求并保留合理余量。
端子发热如何估算？
可用P=I²R估算接触点电阻损耗，但最终温升还取决于散热、线径、回路和环境，应以测试确认。
额定电压和耐压有什么区别？
额定电压用于长期工作条件，耐压通常是短时间绝缘试验值，两者不能互相替代。
更换端子镀层会影响电流吗？
镀层会影响接触特性、耐腐蚀和寿命，是否影响额定条件要看原厂规格，不应自行混配。
七、总结
电流选型的核心是控制温升，电压选型的核心是保证绝缘。南京千弘达认为，计算只能用于初筛，完整结论必须建立在原厂规格书、正确端子与线径、最不利工况和样品验证之上。
