线对线、线对板、板对板连接器怎么选？应用差异一文看懂
线对线、线对板、板对板连接器怎么选？一文看懂应用差异

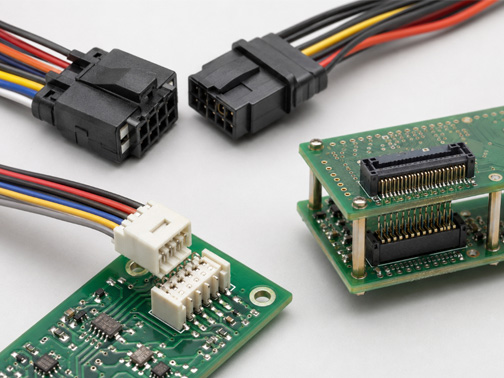

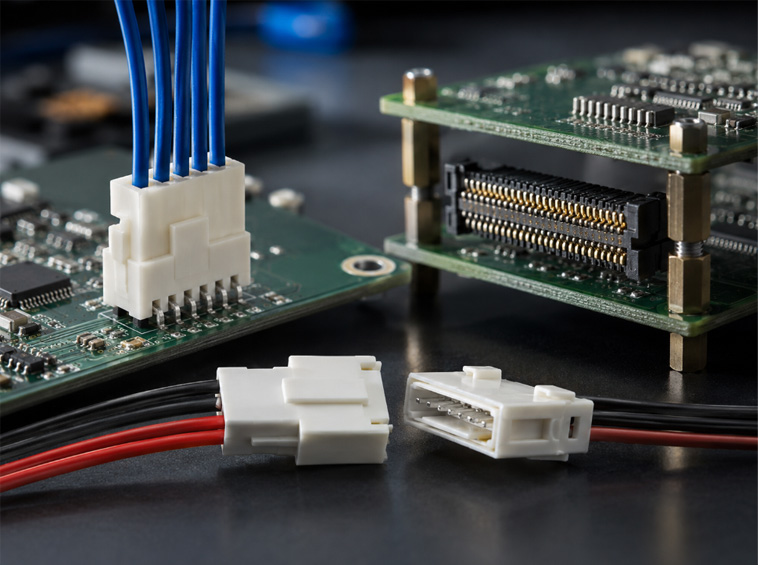

一、三类连接器分别是什么
线对线连接器
安装在两段导线或线束末端，通过公母胶壳与端子对插。常用于设备模块之间、车身线束分段、传感器、电机和可拆卸部件连接。
线对板连接器
一侧是压接在线束上的胶壳和端子，另一侧是焊接或压入PCB的针座、插座。适合把电源、信号从线束引入控制板。
板对板连接器
用于两块PCB直接互连，常见平行、垂直、共面等配合方向。优势是布置紧凑、回路密度高，但对板间距、位置公差和装配精度要求更高。
二、核心差异对比表
| 对比项目 | 线对线 | 线对板 | 板对板 |
|---|---|---|---|
| 连接对象 | 线束与线束 | 线束与PCB | PCB与PCB |
| 主要组成 | 公母胶壳、端子、附件 | 线端胶壳端子、板端针座 | 两个板端插头/插座 |
| 常见工艺 | 端子压接、穿壳 | 压接＋通孔/贴片/压入 | 贴片、通孔或压入 |
| 空间特点 | 线束布置较灵活 | 受板边和出线方向影响 | 结构紧凑、板间高度明确 |
| 维护方式 | 拆分线束或模块方便 | 板卡与线束可分离 | 适合模块化板卡拆装 |
| 重点参数 | 线径、锁止、防水、抗振 | 线径、间距、板端方向、焊接 | 间距、堆叠高度、浮动量、信号 |
三、什么情况下选择线对线连接器
当设备内部两段线束需要分段生产、独立测试、现场装配或后期更换时，线对线结构更合适。例如车门与车身线束、可拆卸电机、传感器模块和机柜跨区域布线。
选型重点
- 端子适配线径和绝缘外径；
- 锁扣、二次锁止和端子保持力；
- 是否需要密封塞、盲堵、尾夹和应力释放；
- 振动、温度、油污、湿气和插拔频率；
- 线束装配空间与维修可操作性。
四、什么情况下选择线对板连接器
控制板需要与电源、按键、传感器、显示器、电机或外部模块连接时，线对板最常见。它把线束的灵活性和PCB的固定接口结合起来，便于整机装配、测试和维修。
除了线端，还要确认板端
板端选型要核对针距、位数、焊接方式、安装方向、PCB板厚、定位柱、包装方式和回流焊条件。大电流线对板还应关注板端针脚与PCB铜箔的温升。
五、什么情况下选择板对板连接器
两块PCB需要在有限空间内传输较多信号，或者产品采用主板、子板、接口板模块化结构时，可以考虑板对板连接。常见于通信设备、工业控制、医疗仪器、显示模块和紧凑型电子设备。
板对板的五个关键尺寸
- 针脚间距：影响回路密度和PCB布线；
- 堆叠高度：决定两块板之间的距离；
- 对插方向：平行、垂直或共面；
- 有效位数：信号、电源、接地如何分配；
- 允许公差：装配偏移是否需要浮动结构。
高速信号还要关注阻抗、串扰、接地针分配和信号完整性，不能仅按位数和间距选择。
六、五步确定适合的连接方式
- 画出连接边界：明确两端是导线、PCB还是可拆卸模块。
- 确认维护需求：是否需要频繁拆装、现场更换或独立测试。
- 确认电气需求：回路数、电流、电压、信号类型和屏蔽要求。
- 确认结构条件：空间、出线方向、板间高度、插拔工具和线束弯曲半径。
- 验证完整系统：核对对配料号，进行装配、导通、温升和可靠性测试。
七、常见选型误区
| 误区 | 可能后果 | 正确做法 |
|---|---|---|
| 把板端针座当成完整连接器 | 漏采线端胶壳和端子 | 建立完整对配BOM |
| 相同间距默认可以互插 | 锁止、极化或针位不匹配 | 查对配表与二维图 |
| 板对板只看堆叠高度 | 位数、方向或焊盘不一致 | 同步核对PCB封装 |
| 线对线忽略线径 | 虚压、退针或密封失效 | 按端子和密封件范围选线 |
八、常见问题
线对板一定包含板端和线端吗？
通常由两侧配套组成，实际采购时还可能需要端子、密封件和锁止附件。
板对板连接器可以用线束代替吗？
部分方案可以重新设计，但空间、信号、装配和成本都会变化，不属于直接替代。
三种类型哪一种更可靠？
没有绝对答案。可靠性取决于产品结构、端子、工艺、环境与应用是否匹配。
线对板可以用于大电流吗？
可以选择相应电源系列，但必须核对端子、线径、板端、PCB铜箔、回路降额和温升。
只有PCB照片能找到对配线端吗？
可用于初筛，最好补充品牌、丝印、间距、位数、尺寸和板端侧面照片，再用样品确认。
九、总结
先判断连接对象，再决定线对线、线对板或板对板，是最清晰的起点。南京千弘达建议进一步把电气、结构、工艺和维护要求放到同一张清单中，避免“类型选对了，配套却选错了”。
