连接器针数怎么确定？从回路数量到预留位的选型思路
连接器针数怎么确定？从回路数量到预留位的选型思路

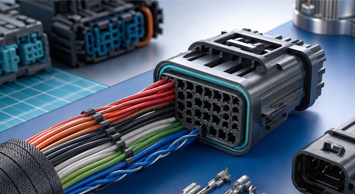

连接器针数不是简单等于“设备有几个功能”。应先统计功能信号、电源正负回路、接地与屏蔽、通信差分对、冗余和未来预留，再结合单针载流、隔离要求、外形空间及标准系列确定最终位数。
一、针数、位数和回路数是不是一回事
行业中常把2针、4位、8回路混合使用，但具体含义要结合规格书。针数或位数通常表示连接器可容纳的接触位置；有效回路数则是实际装入端子并承担电气功能的位置数量。一个12位胶壳可以只使用10个回路，剩余2位作为预留或空腔。
二、针数计算的基本公式
开关量、模拟量、传感器输入、控制输出、使能和诊断等，每个独立导体通常占用一个位置。
正电源和负极/回流要分别计算；高电流可能需要多个针位并联，但必须获得原厂与系统设计允许。
保护地、信号地、机壳地不一定可以共用；屏蔽层可能需要独立端子或外壳接地结构。
CAN、以太网等差分信号通常按成对导体规划，还要考虑接地、屏蔽和针脚邻接关系。
三、从功能表到针脚表的计算示例
假设一个工业传感模块需要24V电源、0V回流、两路开关量、一路模拟量、一路CAN通信和保护地。初始回路可拆分为：
基础需求合计8位。如果项目计划未来增加一路诊断和一路备用输出，可考虑10位或更高的标准系列。最终还要确认模拟量与电源针脚的隔离、CAN针脚邻接、单针载流和胶壳尺寸，而不是看到“8个功能”就直接选择8位。
四、预留位应该留多少
预留比例没有统一标准。平台型产品、需求仍在变化或后期升级成本高的项目，可以适当预留；功能已经冻结、空间极紧或成本高度敏感的项目，预留应更谨慎。
| 项目情况 | 预留思路 | 注意事项 |
|---|---|---|
| 概念与样机阶段 | 根据已知扩展方向预留 | 避免无依据地机械增加20%或更多 |
| 平台化产品 | 为高低配置共用接口预留 | 建立统一针脚定义和防错 |
| 成熟量产项目 | 按已批准变更需求决定 | 减少无效空间和成本 |

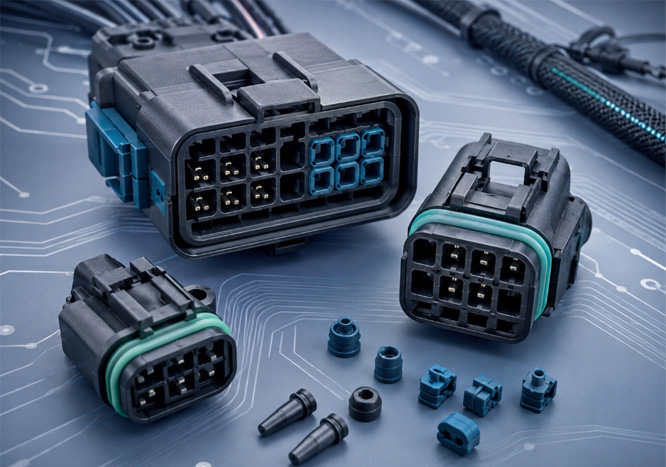

| 密封环境 | 预留腔位同时配置盲堵 | 按原厂装配要求维护防护 |
五、针数确定后还要检查什么
- 单针载流：电源回路是否需要更大端子或电源与信号混合结构。
- 回路同时通电：多针带载会产生热聚集，需要查看降额条件。
- 电压隔离：高低压或强弱电是否允许放在同一连接器内。
- 针脚排列：敏感信号、差分对、地针和电源针如何分布。
- 外形与操作：位数增加后，尺寸、插拔力和锁扣空间是否仍满足。
- 标准系列：选用接近需求的标准位数，避免为一个空位定制。
六、常见避坑点
| 错误做法 | 可能后果 | 正确思路 |
|---|---|---|
| 只统计信号线 | 漏掉回流、接地和屏蔽 | 从完整原理图和线束图统计 |
| 用细小针位硬扛大电流 | 温升和压降超标 | 选择合适端子或混合连接器 |
| 预留位越多越好 | 体积、成本和插拔力上升 | 按明确的升级路径预留 |
| 空腔不装附件 | 密封或端子保持受影响 | 遵循原厂盲堵与锁止要求 |
七、常见问题
针数等于功能数量吗？
不一定，还要加入回流、接地、屏蔽、差分对、冗余和预留。
一般预留多少针？
没有统一比例，应依据未来功能、空间、成本和变更风险决定。
空位可以不装端子吗？
可以不装导电端子，但密封产品可能需要盲堵，二次锁也要按要求到位。
高电流可以并联两个针脚吗？
只有在原厂和系统设计允许并经过温升、压降及失效分析后才可采用。
12位胶壳能只用8位吗？
通常可以，但需确认空腔处理、针脚定义、防错和后续装配规则。
八、总结
确定针数的本质是完成系统回路分配，而不是从产品目录中猜一个接近的位数。南京千弘达建议先形成针脚定义表，再同步检查载流、隔离、空间与预留，最后用原厂图纸和样品验证。
