带锁连接器怎么选？一次锁、二次锁与CPA结构的作用

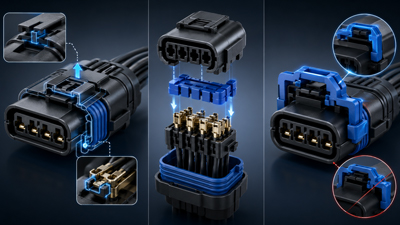

关键差异一览
| 结构 | 锁定对象 | 主要作用 | 常见检查 |
|---|---|---|---|
| 端子一次锁 | 端子与壳体 | 端子插入后由锁片或壳体卡点保持 | 轻拉端子不退出，前端位置一致 |
| 主锁扣 | 插头与插座 | 保持两半连接器处于插合状态 | 听到/感到锁止，卡扣无损伤 |
| 二次锁/TPA | 端子与壳体 | 帮助确认端子到位并增加保持保障 | 端子未到位时通常无法正常闭合 |
| CPA | 两半连接器及主锁扣 | 确认完全插合，防止主锁扣意外释放 | 完全插合后CPA才能进入终止位 |
先区分锁的是“端子”还是“连接器”
行业中“一次锁、二次锁”的叫法并非所有品牌完全一致。一次锁可能指端子自身锁片，也可能被口头用来描述连接器主卡扣；采购时应要求对方指出具体零件和锁定对象。
TPA是Terminal Position Assurance，重点在端子位置；CPA是Connector Position Assurance，重点在连接器插合位置。把CPA当作端子二次锁，可能造成配套遗漏或装配判断错误。
什么情况下需要更完整的锁止结构
南京千弘达在带锁连接器选型中会结合振动、拉力、装配方式和维修频次核对结构。设备存在持续振动、线束受拉、盲插、批量人工装配或安全相关回路时，二次锁与CPA更有价值。
- 汽车、工程机械等存在振动与冲击的线束
- 工业设备中线缆可能被拖拽或维护插拔的位置
- 连接器安装后难以目视确认的盲区
- 多针位、端子插入力差异较大的壳体
- 需要防止未完全插合流入下一工序的装配线
带锁连接器仍要核对的关键参数
锁止结构并不改变连接器的电流、温度、密封和插拔寿命边界。选型时还要核对针数、线径、端子材质与镀层、额定值、工作温度、防护等级、安装空间及配套工具。
对于带杠杆或滑块辅助插合的产品，还要确认操作行程、周边空间和终止位置。强行按压不能替代正确对位，装配阻力异常时应停下检查端子、密封圈和极化结构。
如何把锁止设计转化为可检验的工艺
样件阶段应记录端子插入方向、一次锁到位特征、TPA预锁与终锁位置、连接器插合声感以及CPA终止位。量产时可结合目视、限位治具、轻拉测试和电气测试形成工序检查。
拆卸返修要使用规定工具并评估锁片损伤；已经变形的壳体或端子不宜仅凭“还能扣住”继续使用。
确认清单
- 确认主锁、TPA、CPA是否为标配或独立料号
- 核对端子与壳体的插入方向和终止位
- 验证振动、拉力和插拔寿命要求
- 确认维修工具与返修规则
- 按原厂应用规范制作装配作业指导
常见问题
二次锁就是CPA吗？
不是。二次锁常指TPA等端子位置保障结构；CPA保障连接器插合位置。不同厂商术语可能有差异，应以产品图纸为准。
有主卡扣还需要CPA吗？
取决于风险。普通静态设备可能主卡扣即可；高振动、盲插或关键回路可评估CPA带来的防误解锁价值。
TPA推不进去是什么原因？
常见原因是某个端子未插到底、端子方向错误、锁片变形或使用了不匹配端子。不要强推，应逐孔检查。
听到“咔哒”就代表插合完成吗？
声音是辅助判断，不能代替终止位、CPA位置和电气检查。噪声环境或零件公差也会影响声音。
带锁结构可以重复使用吗？
要看原厂规定、插拔次数和拆卸是否损伤。锁片白化、裂纹、永久变形或保持力异常时应更换。
说明：文中技术判断用于选型思路梳理，不替代具体产品规格书、应用规范及项目验证。
