防错插连接器怎么选？极化、防呆与颜色编码设计指南
关键差异一览
| 防错方式 | 能解决的问题 | 优势 | 使用限制 |
|---|---|---|---|
| 外形极化 | 同一对连接器反向插入 | 结构直观、无需额外识别 | 需确认盲插和斜插时也不会误配 |
| 机械键位/编码 | 相同系列不同回路互插 | 可形成A/B/C等物理隔离 | 公母端编码必须成对核对 |
| 针数或壳体差异 | 不同功能接口误插 | 区分明显 | 会增加物料种类与空间 |
| 颜色编码 | 快速找到对应接口 | 装配与维护效率高 | 光线、色差和人为判断会影响可靠性 |
| 标签/线号 | 回路身份与追溯 | 信息量大、便于维护 | 标签可能脱落或被遮挡 |
先列出可能发生的三类错插
防错设计不能只考虑“插头会不会反着插”，还要考虑同一区域多个相同外壳之间的错配，以及端子在壳体孔位中的错装。三类风险对应不同措施。
- 方向错误：同一连接器上下或左右反插
- 接口错误：相邻的电源、信号、传感器接口互插
- 孔位错误：端子装入了错误腔位，外壳却仍能正常插合

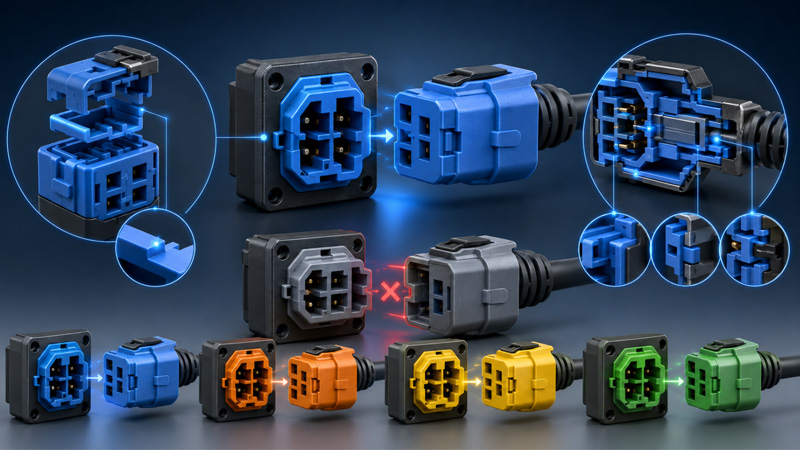

机械防错优先，视觉识别辅助
机械极化通过不对称外形限制插入方向；键位编码则在相同系列中改变筋位、槽位或局部轮廓，让不同编码无法互配。南京千弘达建议关键电源、控制和安全相关回路优先用机械编码隔离。
颜色适合提升找料和装配速度，但不应作为唯一防错手段。同一颜色在不同批次、材料或照明条件下可能存在视觉差异，人员也可能在赶工时忽略颜色。
编码选型必须成对核对
同一系列常有A、B、C、D或数字编码。询价时不能只说“黑色六孔”，而应提供完整料号、编码、颜色、公母端和对配料号。某些颜色与键位绑定，某些则可独立变化，必须查看系列图纸。
若现场已有样品，可以拍摄正面腔位、侧面键槽、锁扣、背面进线口和标签，并测量外形尺寸与间距。仅凭一张正面照片通常不足以确认型号。
从设计到量产的验证方法
样机阶段建议做“故意错插”验证：对所有相邻接口逐一尝试错误方向和错误配对，确认在合理人工力下无法形成电气接触，也不会损伤结构。
量产工艺还应把端子孔位表、线色、线号、壳体颜色和电测结果对应起来。防错设计的目标不是让错误更难发生，而是让错误无法发生或能在出厂前被可靠发现。
确认清单
- 绘制设备全部相邻接口和潜在错配矩阵
- 关键回路使用不同机械键位或不同壳体
- 核对公母端编码与对配料号
- 颜色、标签、线号形成第二层识别
- 完成错插尝试和100%电气测试
常见问题
极化和键位有什么区别？
极化主要防止同一对连接器方向插反；键位用于区分同系列的不同配对编码。实际产品中两者可能同时存在。
不同颜色一定不能互插吗？
不一定。有些系列颜色仅改变外观，机械结构完全相同；只有图纸明确的键位差异才能提供物理防错。
同针数连接器怎么防止互插？
选择不同机械编码、不同壳体系列或不同安装形式，并辅以颜色和标签。关键回路不建议只靠人员记忆。
防呆结构越紧越好吗？
不是。正常对配应在规定插入力内完成。过紧可能来自错位、端子退针或公差问题，强插会损坏连接器。
没有完整料号如何确认编码？
提供多角度照片、针数、尺寸、颜色、键槽位置、设备应用和对配件信息，可先缩小范围，最终仍需图纸或实物验证。
说明：文中技术判断用于选型思路梳理，不替代具体产品规格书、应用规范及项目验证。
