48V汽车电气架构用连接器怎么选？电压等级、端子尺寸与防错设计要点

48V汽车电气架构用连接器怎么选？电压等级、端子尺寸与防错设计要点

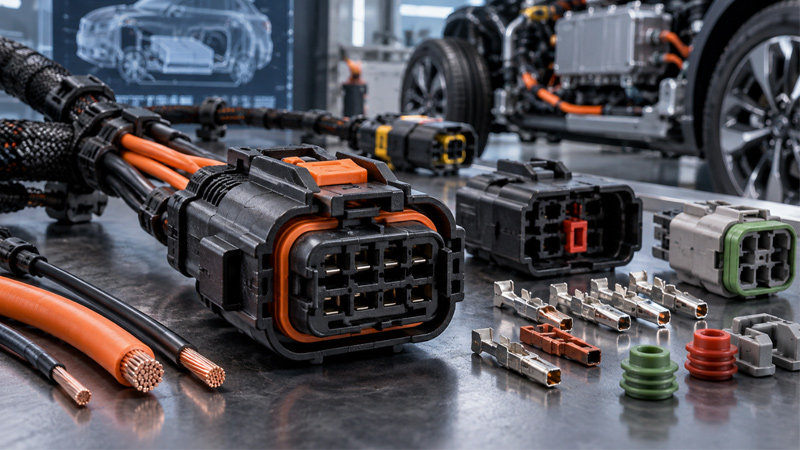

随着汽车电动化、智能化以及区域控制器、电子水泵、电子风扇、电动空调压缩机、主动悬架等高功率负载不断增加，传统12V低压电气系统面临线束变粗、铜耗增加、压降增大以及整车重量上升等问题。48V汽车电气架构因此逐渐成为连接传统12V系统与高压动力系统之间的重要技术路线。

但是，48V连接器选型并不能简单理解为“找一个标称电压超过48V的连接器”。实际工程中还必须同时核对系统最高工作电压、异常过压、端子载流能力、接触电阻、温升、导线线径、爬电距离、电气间隙、端子保持力、密封性能以及12V/48V防混插设计。任何一个环节匹配错误，都可能造成异常发热、电压降、端子烧蚀甚至连接失效。

一、为什么汽车开始从12V向48V电气架构发展？

对于相同功率的负载，根据功率关系：

理论上，在负载功率保持不变时，如果供电电压从12V提高到48V，工作电流可以下降到原来的约四分之一。电流降低后，就有机会减小导线截面积、端子尺寸以及配电系统的铜材使用量，同时降低线路压降和电阻损耗。

例如一个额定功率为1200W的负载，仅从理论计算：

需要注意的是，上述计算只是用于说明电压提高后电流降低的基本原理。实际汽车负载还存在效率、启动峰值、堵转电流、瞬态变化以及环境温度等因素，因此不能直接按照理论电流选择端子。

二、48V连接器不能只看“额定48V”

采购人员看到“48V汽车系统”时，很容易直接询问供应商：“这个连接器能不能用48V？”实际上，这个问题的信息并不完整。

工程选型至少应该进一步确认：

• 系统标称电压是多少；
• 正常工作电压范围是多少；
• 可能出现的最高持续电压是多少；
• 异常状态下是否存在过压；
• 连接器是长期带电还是间歇工作；
• 是否允许带载插拔；
• 连接器内部是否同时存在12V、48V以及信号回路。

行业中的48V连接系统往往不会仅按照标称48V本身设计，而会进一步考虑接近60V等级的过压保护边界。因此，确认产品是否适用时，应查看原厂技术资料中的工作电压、测试条件以及相关电气间隙要求，而不能只凭外壳尺寸或者过去在12V系统中的使用经验判断。

三、选择48V连接器时，为什么还要关注60V设计裕量？

车辆电气系统并非始终稳定在一个固定电压。充电、能量回收、负载切换以及控制器工作状态变化，都可能造成实际电压发生波动。因此，连接器设计不能只围绕“48V”这个标称值进行。

对于具体项目，更合理的方法是先从整车厂、一级供应商或者电气系统设计文件中确认正常工作区间、最高持续工作电压以及需要承受的异常电压，再核对连接器及端子的原厂规格。

同时还要检查连接器内部导电部件之间的：

• 电气间隙：两个导电部件通过空气的最短距离；
• 爬电距离：两个导电部件沿绝缘材料表面的最短路径；
• 绝缘材料：不同材料在污染、湿气和电压作用下的耐受能力不同；
• 污染程度：密封连接器与暴露在潮气、油污、盐雾环境中的连接器要求可能不同。

尤其是在发动机舱、底盘、热管理系统附近等容易出现水汽、泥沙、油污或者温度循环的位置，仅仅增加端子间距并不能代替完整的环境可靠性验证。

四、48V连接器端子尺寸到底应该怎么选？

这是48V连接器选型中非常容易出现误区的一项。

端子尺寸主要由实际电流与使用条件决定，而不是单独由电压决定。提高到48V以后，由于相同功率下电流下降，理论上确实可以使用比12V大电流系统更小的导线和端子，但最终是否能够缩小，需要根据具体负载重新计算。

1. 小尺寸端子并不等于小电流一定安全

汽车连接器中可以见到0.6mm级、1.0mm级、1.2mm级、1.5mm级、2.8mm级以及更大尺寸的端子系统，但这些数字主要描述端子接口或者系列规格，并不能直接等同于一个固定载流值。

同一尺寸端子的实际允许电流，会受到以下因素影响：

• 端子材料；
• 接触区域结构；
• 镀层类型以及镀层厚度；
• 导线截面积；
• 环境温度；
• 连接器总回路数量；
• 相邻回路是否同时满载；
• 连接器是否密封；
• 允许温升上限；
• 线束散热条件。

2. 不建议仅按照“端子宽度”确定载流能力

五、48V系统端子为什么必须同时看持续电流和峰值电流？

部分汽车负载的稳态电流并不高，但启动瞬间可能出现明显的峰值。例如电机、泵、风机、压缩机以及电磁执行机构，都可能出现启动电流或短时高负载。

因此连接器选型至少应区分三类电流：

1. 持续工作电流：决定长期温升及稳定运行能力；
2. 短时峰值电流：关系到端子短时间承载能力和电压降；
3. 异常电流：例如堵转、短路保护动作前可能出现的电流。

如果仅按照稳定运行时的平均电流选端子，而忽略启动和峰值工况，就可能出现测试阶段正常、整车极端工况却异常发热的问题。

六、端子尺寸和导线线径必须配套

汽车连接器端子通常针对特定导线截面积范围设计。选型时不能只确认“端子能够插进护套”，还必须确认端子的压接翼结构是否与实际线径、绝缘外径以及线芯结构匹配。

如果线径过小，可能出现：

• 线芯压缩不足；
• 压接保持力不足；
• 接触电阻升高；
• 车辆振动后出现松动。

如果线径过大，则可能出现：

• 线芯压接过度；
• 端子变形；
• 线芯切伤；
• 绝缘压接区域尺寸异常；
• 端子无法正常装入护套。

南京千弘达在处理汽车连接器配套需求时，通常建议将完整端子料号、线径、护套料号、密封件以及实际使用电流一起核对，而不是仅根据连接器系列名称判断端子是否能够通用。

七、48V连接器为什么特别强调接触电阻和温升？

汽车连接器长期工作后，真正决定可靠性的往往不是“能不能导通”，而是接触电阻能否长期保持稳定。

根据焦耳热关系：

造成接触电阻升高的常见原因包括：

• 端子压接不合格；
• 端子没有完全插入护套；
• 一次锁止未到位；
• 二次锁止机构没有完全闭合；
• 端子接触弹簧发生塑性变形；
• 镀层磨损或者污染；
• 长期微动导致接触区域磨损；
• 端子与配对端规格并非真正匹配。

因此，对于持续功率回路，仅仅验证初始导通并不充分，还应结合原厂规范进行温升、压降、振动、热循环以及耐久等验证。

八、48V系统为什么比12V更需要注意电弧问题？

当带电回路断开时，触点之间可能形成电弧。随着电压提高，电弧维持的风险也随之增加。因此，在48V系统中，应尽量避免连接器在正常负载状态下直接插拔。

尤其应关注以下情况：

• 维修人员在设备仍带电时拔下连接器；
• 端子没有完全锁止，在振动过程中逐渐退出；
• 插接不完全导致接触区域忽通忽断；
• 触点弹力下降形成间歇接触；
• 控制逻辑没有在连接器断开之前切断负载。

因此，48V连接器不仅需要可靠的主锁结构，还应优先考虑带有TPA、CPA或其他二次锁止、防松脱机构的成熟汽车连接系统。

九、12V与48V为什么不能只靠标签区分？

随着车辆同时存在12V和48V电源网络，防错设计变得非常重要。如果两种电压系统使用外形相似、机械接口完全相同的连接器，仅靠装配人员观察标签判断，很容易产生错插风险。

更可靠的方法是从机械结构层面实现物理防错。

1. Keying机械键位

通过外壳凸筋、凹槽、定位结构的差异，使不同电压或者不同功能的连接器无法互相插合。

2. 不同编码结构

同一系列可以设计A、B、C等不同编码，使装配人员即使拿错连接器也无法完成插接。

3. 不同颜色辅助识别

颜色可以明显降低装配识别难度。目前行业中可以看到通过蓝色等方式区分48V连接系统的方案，而传统12V连接器通常仍大量采用黑色等常规颜色。

但是，颜色只能作为视觉防错，不能代替机械防错。真正可靠的量产设计仍应通过键位、编码或者接口差异避免错误插合。

4. 12V与48V回路尽量分开

对于新项目，如果架构允许，12V与48V回路采用独立连接器通常更加直观。如果因为空间或系统设计原因必须放在一个多回路连接器中，则需要进一步考虑内部隔离、爬电距离、电气间隙以及异常故障模式。

十、48V连接器的二次锁止为什么很重要？

端子没有完全锁入护套，是汽车线束中非常典型的潜在故障模式。

端子看起来已经进入孔位，但如果锁止片没有真正越过端子止退结构，车辆装配、运输或长期振动后，端子可能逐渐向后退出。

在功率回路中，这种“半接触”状态尤其危险：

因此，TPA（Terminal Position Assurance，端子位置保证）、二次锁片以及CPA（Connector Position Assurance，连接器位置保证）等机构，对于48V功率连接具有重要价值。

十一、48V连接器要不要做防水？

是否需要密封不能只根据“48V”判断，而应该根据连接器安装位置决定。

对于密封型连接器，还需要同时核对：

• 单线密封塞适用线径；
• 导线绝缘外径；
• 未使用孔位是否需要安装堵塞件；
• 护套周边密封圈是否完整；
• 后盖是否属于完整密封系统的一部分。

十二、未使用的48V连接器孔位为什么也要处理？

如果一个密封连接器具有8个孔位，而项目只使用其中6个，剩余2个空孔不能简单留空。

对于采用独立线密封方式的连接系统，未使用孔位通常需要按照原厂结构配置对应的堵塞件。否则，水汽或者污染物可能从空孔进入连接器内部。

污染物进入以后，风险不仅是短路，还可能引发：

• 端子腐蚀；
• 接触电阻逐渐升高；
• 绝缘表面形成污染路径；
• 长期电化学迁移；
• 局部异常发热。

因此，密封件、堵塞件和后盖都应视为连接器系统的一部分，而不是可有可无的附件。

十三、48V连接器镀层应该怎么选？

端子镀层直接影响接触界面的稳定性、耐腐蚀性和耐磨损能力。汽车端子中常见镀层包括锡以及贵金属镀层，但不能简单认为“金色一定比银白色更好”。

正确选择要结合：

• 端子实际电流；
• 工作温度；
• 插拔次数；
• 振动等级；
• 环境污染；
• 端子接触结构；
• 配对端要求。

尤其需要避免在没有原厂验证依据的情况下，随意将不同镀层、不同后缀的公母端子混配。外形能够插合，并不代表长期可靠性已经得到验证。

十四、选48V连接器时，还要核对哪些机械参数？

除了电气性能之外，连接器是否能够在整车生命周期内保持稳定，还取决于机械可靠性。

建议至少检查：

• 连接器插入力；
• 连接器拔出力；
• 端子保持力；
• 端子与护套锁止结构；
• CPA、TPA等二次锁止；
• 线束出线方向；
• 线束弯曲半径；
• 连接器固定方式；
• 振动和机械冲击条件；
• 配对次数要求。

特别是在区域控制器、电机、电子泵等振动环境中，不能仅凭静态插合状态判断连接可靠性。

十五、48V连接器采购时最容易出现哪些错误？

十六、建议按照什么顺序选择48V汽车连接器？

十七、询价48V汽车连接器时应该提供哪些信息？

为了减少反复确认，提高型号核对效率，建议询价时一次提供以下资料：

• 连接器品牌；
• 完整连接器料号；
• 公端还是母端；
• 回路数量；
• 系统标称电压；
• 持续工作电流；
• 峰值电流；
• 导线截面积；
• 导线绝缘外径；
• 是否需要防水；
• 使用位置；
• 环境温度范围；
• 端子镀层要求；
• 是否需要密封塞、堵塞件、TPA、CPA等附件；
• 样品数量和量产预计用量。

对于只有图片、旧样件或者部分料号的项目，南京千弘达建议优先核实壳体标识、端子结构、针位数量、Keying编码和线径信息，再进一步确认配套关系，这通常比单纯根据外观寻找“差不多”的型号更加可靠。

十八、48V连接器选型常见问题

十九、总结：48V连接器选型本质上是一个系统匹配问题

48V汽车电气架构并不是简单地把12V系统电压提高四倍，而是伴随着整车供配电方式、线束尺寸、功率负载以及连接系统设计方式的变化。连接器选型必须从整个电气回路出发，而不是只比较一个电压值或者端子尺寸。

比较可靠的选型逻辑可以概括为：

对于48V汽车连接器、端子、护套、密封件以及配套附件的现货采购或型号核对，南京千弘达建议尽量提供完整原厂料号、实际线径、持续电流、使用环境及配套要求。资料越完整，越有利于提前发现端子不匹配、密封件遗漏、编码错误以及12V/48V接口混用等问题。

在量产项目中，也不应仅以“可以插合”或者“初始可以导通”作为选型完成的判断标准。只有电压、电流、温升、机械锁止、防错、密封以及长期环境可靠性全部匹配，连接器系统才能真正适用于48V汽车电气架构。对于尚处于样品验证阶段的项目，南京千弘达也建议先完成小批配套和装配验证，再进入批量备货环节。
