AWG只描述导体尺寸体系，不能单独决定端子料号和允许电流。正确匹配还需要核对导体截面积、铜丝结构、绝缘外径、材料温度等级、端子压接翼范围和连接器温升条件。
选择连接器端子时，应先确认导体AWG或平方毫米数，再核对端子允许的导体截面积和绝缘外径。电流能力还受铜材、线长、环境温度、针位数量和连接器接触电阻影响，不能只按AWG表格直接确定。南京千弘达建议以端子规格书中的适配范围和压接参数为最终依据。
一 AWG线规是什么
AWG是常见的美制线规体系。AWG数字越小，导体直径和截面积通常越大。线规等级变化与导体尺寸并不是简单线性关系。
连接器选型中常同时出现AWG和平方毫米两种表示方式。二者可以进行近似换算，但端子匹配仍应以供应商规定的导体截面积范围为准。
| AWG | 近似导体截面积 | 常见用途 |
|---|---|---|
| 28 | 约0.081平方毫米 | 小信号 传感器和通信回路 |
| 26 | 约0.129平方毫米 | 小信号和控制线 |
| 24 | 约0.205平方毫米 | 信号和低电流供电 |
| 22 | 约0.326平方毫米 | 控制线和常规电子设备 |
| 20 | 约0.518平方毫米 | 设备供电和控制回路 |
| 18 | 约0.823平方毫米 | 汽车 工业和中等电流回路 |
| 16 | 约1.31平方毫米 | 电源 电机和线束主回路 |
| 14 | 约2.08平方毫米 | 较大电流供电 |
| 12 | 约3.31平方毫米 | 大电流设备和电源连接 |
| 10 | 约5.26平方毫米 | 高电流线束和功率回路 |
表中面积为常用近似值，具体导线结构和制造标准可能存在差异。
二 端子匹配不能只看AWG数字
1 导体截面积
端子的导体压接翼需要在规定范围内压紧铜丝。导体过小会造成填充不足和拉脱力下降，导体过大可能导致压接翼无法正确闭合或切伤铜丝。
2 绝缘外径
相同AWG的导线可能使用不同绝缘材料和壁厚，因此绝缘外径差异明显。绝缘压接翼过小会夹伤绝缘，过大则无法提供有效应力释放。
3 铜丝股数和单丝直径
细绞线柔软但压接时更容易散丝，粗绞线机械强度高但填充形态不同。端子压接参数需要与导体结构匹配。
4 导体材料
常规端子通常按照铜导体设计。铝导体、镀锡铜和特殊合金导体可能需要专用端子和工艺，不能直接沿用普通铜线参数。
5 温度等级
导线绝缘耐温和连接器材料耐温需要一致。高温线虽然AWG相同，但外径和柔软性可能不同，也会影响端子和密封塞匹配。
三 AWG与电流的关系怎么判断
线径越大，导体电阻通常越低，允许承载的电流能力通常越高。但实际允许电流取决于导线长度、绝缘温度等级、环境温度、线束捆扎方式、散热条件和允许温升。
连接器回路的允许电流还受到端子接触面积、接触电阻、针位密度和相邻回路热耦合影响。导线可以承受某个电流，并不代表对应连接器针位在相同条件下也可以长期承受。
允许电流应取导线、端子、连接器壳体、PCB铜箔和保护器件中最弱环节的限制值，并根据环境温度和同时通电针位进行降额。
四 端子压接范围应该怎么看
| 规格项目 | 含义 | 核对方法 |
|---|---|---|
| 导体范围 | 端子允许压接的铜导体截面积 | 核对AWG和平方毫米双重范围 |
| 绝缘外径范围 | 绝缘压接翼可夹持的线缆外径 | 使用实际导线测量值 |
| 压接高度 | 导体压接完成后的关键尺寸 | 按照端子和线径组合设定 |
| 剥线长度 | 裸露导体进入压接区的长度 | 避免铜丝不足或外露过长 |
| 拉脱力 | 压接后导线抵抗拉出的能力 | 按线径和工艺规范验证 |
| 适配模具 | 与端子结构匹配的压接工具 | 核对模具编号和设备状态 |
五 密封连接器还要匹配密封塞
防水连接器中的密封塞通常按照导线绝缘外径选择，而不是只按照AWG选择。相同AWG导线如果外径不同，可能需要不同颜色或不同规格的密封塞。
- 密封塞内径过大可能导致防水失效
- 密封塞内径过小会增加穿线难度并损伤密封唇
- 导线表面粗糙或椭圆会影响密封接触
- 绝缘压接翼需要正确夹持密封塞和导线
- 低温和高温会改变密封材料硬度
六 AWG端子匹配的标准流程
第一步 确认导线完整规格
记录AWG、平方毫米数、导体材料、股数、单丝直径、绝缘材料、绝缘外径和耐温等级。
第二步 筛选端子压接范围
选择导体范围和绝缘外径均覆盖实际导线的端子，不要只确认其中一个参数。

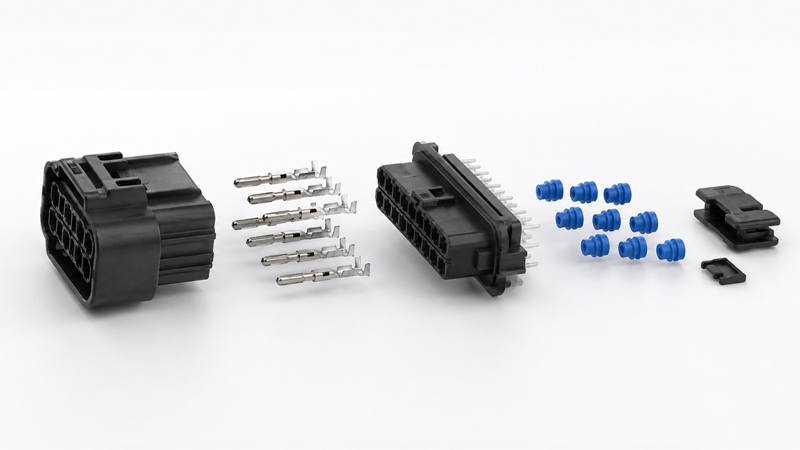

第三步 核对胶壳和密封件
端子必须与胶壳腔体、端子二次锁和密封塞形成完整配套。
第四步 确定压接参数
按照端子和线径组合设定剥线长度、压接高度、模具和设备参数。
第五步 完成样件验证
检查外观、压接剖面、拉脱力、接触电阻、端子装壳和密封性能。南京千弘达在端子选型中会将线径、绝缘外径和胶壳腔体同步核对。
七 AWG匹配常见误区
误区一 同样AWG的导线外径相同
绝缘材料和壁厚不同会导致外径差异，密封塞和绝缘压接翼可能无法共用。
误区二 导线能过电流就代表端子能过
连接器端子和接触界面可能先达到温升限制。
误区三 端子标注范围覆盖就一定能压好
还需要正确的模具、压接高度和导体结构。
误区四 多根细线可以随意并压
多线并压需要端子明确支持，并验证填充率、拉脱力和导线分布。
误区五 用焊锡补救压接不足
加锡可能掩盖压接缺陷并形成导线刚性区，不应替代正确压接。
常见问题
AWG数字越大线越粗吗
不是 AWG数字越大 导体通常越细 AWG数字越小 导体截面积通常越大
同一AWG可以使用同一个端子吗
不一定 还要比较导体结构和绝缘外径 不同电线可能需要不同绝缘压接范围或密封塞
端子标注18到22AWG能否压接20AWG
通常位于标称范围内 但仍需核对具体导线外径 压接高度 模具和拉脱力要求
AWG能否直接换算成允许电流
不能只按AWG确定 允许电流还受材料 温度 线长 捆扎 散热和连接器端子能力影响
AWG与连接器端子的匹配需要同时满足导体截面积、绝缘外径、压接工艺、电流和温度要求。表格换算只能用于初步筛选，最终应以端子规格书和样件验证为准。南京千弘达可根据导线完整参数匹配端子、胶壳和密封件。
