胶壳、端子、针座、密封塞怎么配套？连接器BOM选型方法
胶壳、端子、针座、密封塞怎么配套？连接器BOM选型方法
连接器不是单一零件，而是一套由胶壳、端子、针座、密封件、二次锁和附件组成的系统。任何一个料号选错，都可能造成装不进去、锁不住、接触不到位、密封失效或电流能力不足。
连接器BOM必须按照同一系列、针位、键位、端子规格、线径、镀层和密封体系逐项匹配。外形相似不代表能够配套，端子能够插入胶壳也不代表锁止和接触尺寸正确。南京千弘达建议先建立主配对关系，再展开线端零件和板端零件的完整BOM。

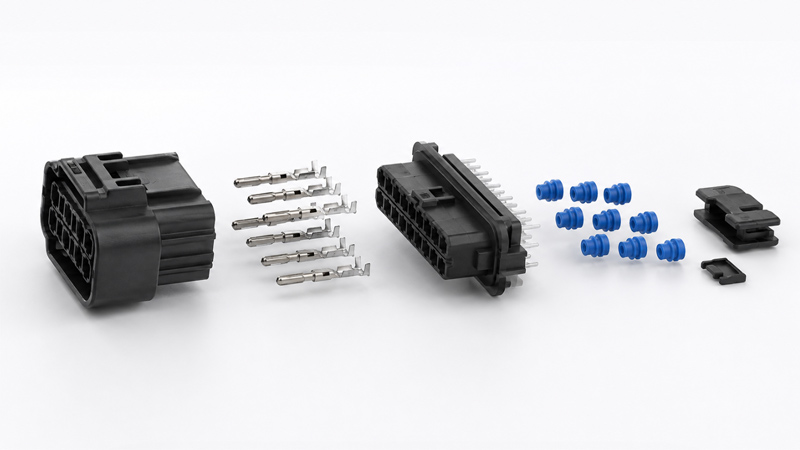

一 一套连接器BOM通常包含什么
| 零件类别 | 主要作用 | 常见选型错误 |
|---|---|---|
| 线端胶壳 | 固定端子 提供绝缘和锁止 | 针位或键位错误 |
| 线端端子 | 压接导线并形成电接触 | 公母错误 线径或镀层错误 |
| 板端针座 | 连接PCB并与线端胶壳对配 | 方向 高度 焊接方式错误 |
| 密封塞 | 密封单根导线出口 | 内径与导线外径不匹配 |
| 界面密封圈 | 密封插头与插座结合面 | 漏装 损伤或材料不适用 |
| TPA | 提高端子保持并识别未到位 | 与胶壳版本不匹配 |
| CPA | 防止主锁扣意外释放 | 无法在未完全插合时互锁 |
| 后盖和附件 | 应力释放 防护和固定线束 | 线束出口方向错误 |
二 先确定连接器的主配对关系
主配对关系是线端胶壳与板端针座或另一线端胶壳之间的对配关系。选型时首先确认系列、针位、排列、间距、键位、锁扣方向和公母端。
1 系列必须一致
同一品牌不同系列可能具有相似外观，但端子尺寸、锁扣位置和对配深度不同。不能仅凭图片或针位数量判断兼容性。
2 键位和颜色需要对应
同系列产品可能通过键位、凸筋或颜色区分不同回路。键位不一致时不应通过修剪壳体强行插合。
3 板端方向需要明确
针座可能分为直插、弯插、立式、卧式、贴片和通孔版本。还要确认锁扣朝向、PCB定位柱、焊脚长度和安装空间。
三 端子怎么与胶壳配套
1 确认端子公母属性
胶壳的插头和插座名称不一定等同于端子的公母。应根据接触件结构和供应商定义确认，避免出现胶壳选对但端子性别选错。
2 确认适配腔体
端子宽度、锁片位置、止挡结构和插入方向必须与胶壳腔体一致。不同镀层或不同线径端子可能共用腔体，也可能使用不同料号。
3 确认线径范围
端子需要同时覆盖导体截面积和绝缘外径。对于密封连接器，还要与密封塞规格共同匹配。
4 确认镀层
同一系列可能提供镀锡、局部镀金或其他镀层端子。对配双方的接触区域应按系列设计要求组合，不能随意混用。
四 密封塞怎么选
密封塞通常按照导线绝缘外径选择，并与胶壳腔体和端子绝缘压接翼配合。选择过大的密封塞会增加穿线和插入阻力，选择过小则可能无法形成稳定密封。
- 确认密封塞适配的导线外径范围
- 确认胶壳腔体尺寸和密封塞安装方向
- 确认端子绝缘压接翼是否夹持密封塞
- 确认密封材料耐温和耐油能力
- 未使用孔位应配置专用盲堵塞
- 装配后进行外观和气密或水密验证
五 针座选型需要核对哪些尺寸
| 项目 | 核对内容 | 常见风险 |
|---|---|---|
| 针位和排列 | 单排 双排 多排和位置编号 | 线路定义错误 |
| 安装方向 | 立式 卧式 直插 弯插 | 与结构空间冲突 |
| 焊接方式 | 通孔 贴片 压入式 | PCB工艺不兼容 |
| 板厚和焊脚 | 适配板厚 孔径和焊脚长度 | 焊接不良或装配不稳 |
| 定位结构 | 定位柱 金属固定脚和螺钉位 | 插拔力直接作用于焊点 |
| 额定电流 | 针位载流和温升条件 | 过热和接触失效 |
六 连接器BOM建立的标准步骤
第一步 定义接口需求
明确针位数量、电流、电压、信号类型、线径、环境温度、防护等级、插拔次数和安装空间。
第二步 选定主系列和对配件
先确定线端胶壳与板端针座或另一胶壳的对配关系，并锁定键位和安装方向。
第三步 展开端子料号
按照每个回路的线径、电流和信号要求选择端子，包括镀层和压接范围。
第四步 配置密封和锁止附件
根据导线外径选择密封塞，并确认TPA、CPA、后盖和盲堵塞。
第五步 建立料号与位号表
记录每个孔位使用的端子、导线、密封塞和回路功能，避免不同线径端子混装。
第六步 样件装配验证
南京千弘达建议完成实际压接、装壳、对配、锁止、拉力、导通和密封验证后再冻结BOM。
七 BOM管理中容易忽略的问题
1 同系列存在多个版本
产品升级后可能出现锁扣、端子或模具版本变化。旧端子不一定与新胶壳完全兼容。
2 料号后缀包含关键信息
颜色、包装方式、镀层、材料和键位可能通过后缀区分。BOM中不能省略后缀。
3 样品能插合不等于批量可用
强行插合、锁扣不到位或端子位置偏差可能在样品阶段未被发现，批量后会形成严重质量风险。
4 包装方式影响生产设备
散装、盘装和连带端子可能对应不同压接设备。采购料号需要与生产方式一致。
八 连接器BOM核对清单
- 胶壳和针座是否属于同一对配系列
- 针位 排列 键位和锁扣方向是否一致
- 端子公母 线径 镀层和包装方式是否正确
- 密封塞是否匹配实际导线外径
- 未使用孔位是否配置盲堵塞
- TPA和CPA是否与胶壳版本对应
- 针座安装方向 板厚和焊接工艺是否匹配
- 每个回路的电流和温升是否合格
- 压接模具和端子料号是否对应
- BOM是否保留完整后缀和版本信息
常见问题
胶壳和端子同品牌就一定能配套吗
不一定 同品牌内部有多个系列和端子规格 必须核对适配系列 腔体结构和具体料号
密封塞应该按AWG还是外径选择
通常主要按照导线绝缘外径选择 同一AWG可能因绝缘材料和壁厚不同使用不同密封塞
针座直插和弯插可以直接互换吗
通常不能直接互换 安装方向 焊脚 PCB孔位和结构空间都可能不同
BOM中为什么不能省略料号后缀
后缀可能代表颜色 镀层 材料 键位 包装方式和版本 省略后容易采购到不兼容零件
连接器BOM选型需要从主配对关系出发，逐步确认胶壳、端子、针座、密封塞、二次锁和生产工具。任何零件都不能只凭外观匹配。南京千弘达可根据回路、线径和环境要求整理完整配套料号并完成样件验证。
