连接器端子怎么压接才合格？压接高度、宽度与拉力要求

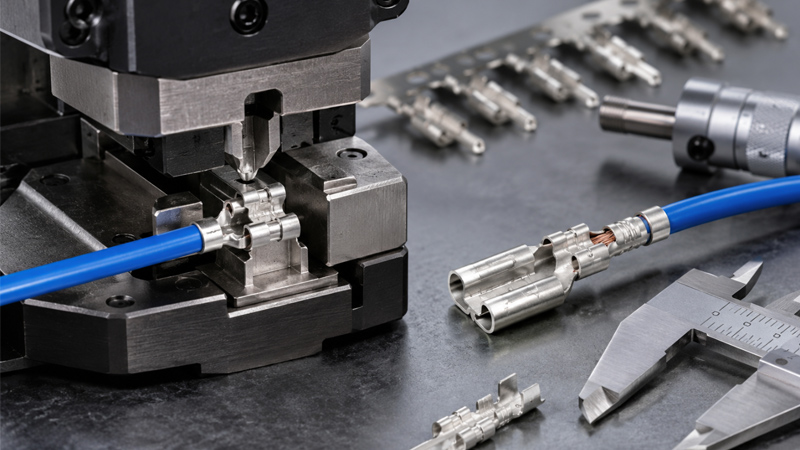

一 合格压接的基本原理

压接过程中，端子导体压接翼发生塑性变形，将多股铜丝压实并形成稳定接触。合理压接会破除部分表面膜层，使导体与端子之间形成低电阻、抗振动的连接区。

压接不足会造成铜丝填充不够和接触电阻升高。压接过度可能切伤铜丝、产生端子裂纹或降低有效导体截面积。

二 压接高度怎么控制

1 压接高度是核心过程参数

压接高度通常指导体压接完成后，在规定位置测得的垂直尺寸。它反映端子压接翼对铜丝的压缩程度。

2 不同端子和线径有不同目标值

不存在适用于所有端子的统一压接高度。每个端子料号、线径和导体结构组合都应使用对应的目标值和公差。

3 测量位置必须统一

测量应避开毛刺、接缝和喇叭口，并使用适合的测量工具。错误测量位置会导致数据无法反映真实压缩状态。

三 压接宽度应该怎么看

压接宽度是导体压接区完成后的横向尺寸。对于开放式压接端子，宽度通常主要由端子材料、压接翼长度和模具型腔决定。

实际质量控制中，压接宽度常用于识别模具磨损、端子变形和压接姿态异常。是否设置独立公差，应依据端子供应商规范和企业控制计划。

• 宽度异常增大可能与压接不足或端子张开有关
• 宽度异常减小可能与过压或模具尺寸异常有关
• 左右不对称可能与端子定位不正或模具偏移有关
• 边缘开裂可能与材料损伤或过度压缩有关

四 压接剖面应该检查什么

剖面分析是建立压接工艺窗口的重要方法。它能够发现外观和拉力测试不容易暴露的内部缺陷。

五 拉脱力要求怎么确定

拉脱力用于评价导线从端子压接区被拉出的机械强度。具体最低要求应依据端子规格、导线截面积、产品标准和客户规范确定，不同线径不能使用同一数值。

1 测试前处理要一致

是否去除绝缘压接、拉伸速度、夹持位置和样品长度都会影响结果。测试条件必须固定。

2 破坏模式同样重要

不仅要看最大力值，还要记录导线从压接区滑出、铜丝断裂、端子断裂或绝缘损伤等失效模式。

3 拉力不能替代电气验证

机械强度合格并不代表接触电阻一定稳定。高可靠项目还应验证电压降或接触电阻。

六 外观检查的关键点

南京千弘达在压接方案确认中，会将端子、线径、模具和胶壳装配一起验证，避免压接本身合格但端子无法顺利装壳。

七 批量生产如何保持压接稳定

• 建立首件压接高度和外观确认
• 定期进行剖面和拉力抽检
• 监控压接力曲线识别缺线和叠线
• 管理端子批次和导线批次
• 控制剥线刀状态和铜丝损伤
• 制定模具清洁 保养和更换周期
• 防止错用端子 模具和工艺参数

八 常见误区

误区一 拉不掉就代表合格

拉力只反映机械强度，不能覆盖压接高度、内部剖面和电气性能。

误区二 压得越紧电阻越低

过度压接会切伤铜丝和损伤端子，长期可靠性反而下降。

误区三 同线径可以共用同一压接高度

不同端子结构、材料和导体股数需要不同参数。

误区四 手动钳外观正常即可量产

量产需要稳定模具、过程参数和定期检验，不能只依赖操作经验。
