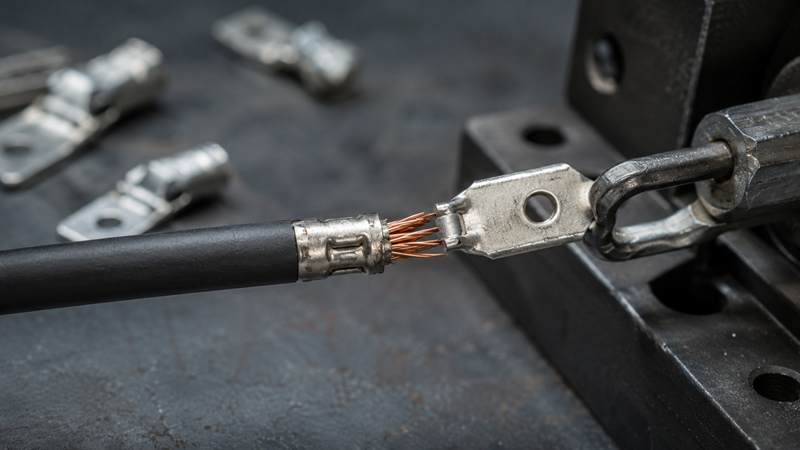

端子压接后容易脱落是什么原因？常见故障与解决方法

一 先判断脱落发生在哪里

不同破坏位置对应不同根因。只有先确认失效模式，才能避免盲目调整压接高度。

二 端子与线径不匹配

1 导体截面积过小

铜丝无法充分填充压接区，端子压接翼虽然闭合，但对导体的实际夹紧不足。

2 导体截面积过大

压接时铜丝被过度挤压或外溢，部分铜丝可能被切断，端子底部也可能发生裂纹。

3 绝缘外径不匹配

绝缘压接翼无法正确夹持导线，线束受到拉力和弯折时，载荷全部传递到导体压接区。

三 压接高度设置错误

1 压接高度过大

导体压缩不足，铜丝之间和铜丝与端子之间的接触不紧密，拉力和电气性能都会下降。

2 压接高度过小

铜丝可能被切断，端子材料可能过度变薄或开裂。短期拉力可能不低，但长期振动可靠性会下降。

3 测量方法不一致

测量位置、工具和操作方式不统一，会导致错误调整。应按照端子工艺文件规定的位置测量。

四 剥线和铜丝状态异常

• 剥线过短导致铜丝进入压接区不足
• 剥线过长导致裸铜外露和应力集中
• 剥线刀切伤铜丝降低有效截面积
• 铜丝散开导致部分导体未进入压接区
• 导体氧化或污染影响摩擦和电气接触
• 多股线扭绞状态异常造成填充不均

剥线质量是压接质量的前置条件。调整压接设备无法补偿严重的导体损伤。

五 模具和设备问题

1 模具磨损

上模、下模和送料定位件磨损会改变压接高度、宽度和对称性。

2 端子定位不正

端子未进入正确位置时，压接翼受力不均，容易出现单侧闭合和铜丝偏移。

3 送料和切断异常

端子切断毛刺、料带残留和送料长度异常会影响装壳和压接稳定性。

4 设备行程波动

设备松动、设定错误或维护不足会造成压接高度漂移，需要通过过程监控及时发现。

六 为什么绝缘压接也很重要

绝缘压接的主要作用是提供应力释放，而不是形成电气连接。绝缘夹持过松时，导线受到拉力后会直接作用于铜丝压接区。夹持过紧则可能切伤绝缘，使导线在压接后方疲劳断裂。

对于振动环境，还应考虑线束固定点与连接器之间的距离，避免端子长期承受线束摆动载荷。

七 标准排查步骤

南京千弘达在压接故障分析中，会优先保留原始样品和过程数据，避免返工后失去判断根因的证据。

八 不建议采用的临时处理

1 在压接区补焊锡

补焊可能掩盖压接不足，并产生焊锡爬升和导线刚性区。

2 对成品再次压接

二次受压可能损伤端子和铜丝，无法保证尺寸和剖面。

3 随意降低压接高度

未经剖面和规范确认直接加大压缩，可能从压接不足变成过度压接。

4 只提高拉力抽检频率

抽检能够发现问题，但不能代替工艺根因纠正。
