连接器端子退针怎么办？保持力不足的原因与处理方法

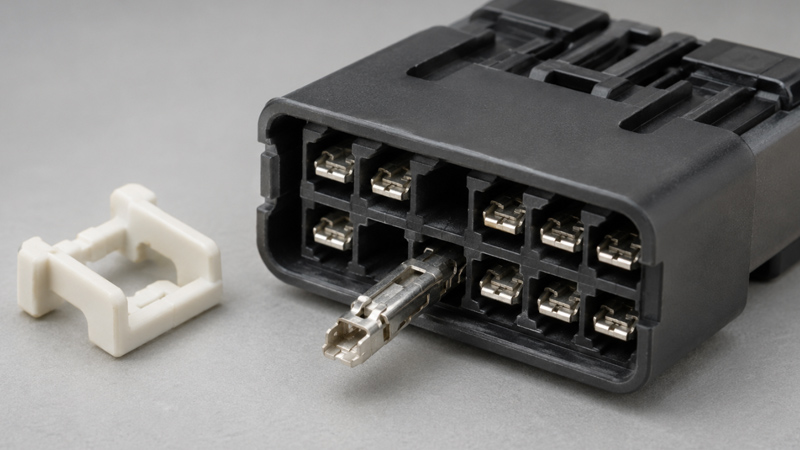

一 什么是端子退针

端子退针是指端子在胶壳腔体中从设计位置向后移动。退针可能发生在装配过程中、连接器对插时、线束运输时或设备振动后。

端子后退会使公母接触件无法达到规定接触深度。轻微退针可能静态导通正常，但在振动、温度变化或线束移动时出现断续故障。

二 端子保持力来自哪些结构

三 端子未完全装入

1 插入行程不足

操作人员没有将端子推到锁止位置，端子锁片未越过胶壳台阶。对配时，针座会把端子进一步向后顶出。

2 导线弯曲影响施力

大线径、短线和密封塞阻力会使装壳操作困难。操作者可能误以为已经到位。

3 端子插入方向错误

部分端子外观近似对称，但锁片方向固定。错误方向可能勉强插入，却无法锁止。

4 缺少到位检测

只凭手感判断容易漏装。批量生产可通过回拉确认、视觉检测或TPA互锁提高识别能力。

四 端子锁片为什么会失效

• 压接模具或搬运造成锁片压平
• 端子装壳前被挤压和碰撞
• 使用错误退针工具损伤锁片
• 端子重复拆装导致弹性下降
• 端子与胶壳并非同一适配系列
• 镀层或毛刺增加装壳阻力并使锁片变形

端子拆出后不应默认可以重复使用。若锁片、接触区或压接区受到损伤，应更换新端子。

五 胶壳和TPA问题

1 胶壳腔体损伤

强行插入错误端子、使用尖锐工具或多次拆装可能损伤锁止台阶。即使更换新端子，保持力仍可能不足。

2 TPA型号不匹配

相似胶壳可能使用不同版本的二次锁。错误TPA可能看似装入，但无法有效阻挡端子后退。

3 TPA未完全闭合

部分设计只有在所有端子到位后才能闭合。如果强行压入，可能损伤端子或胶壳。

4 材料和温度老化

高温、化学介质和长期载荷可能使塑胶保持结构变形，需要结合使用环境评估。

六 线束拉力和振动影响

线束过短、布线方向不合理或固定点距离过远，会持续向端子施加轴向和侧向载荷。即使初始保持力合格，长期振动后也可能发生退针。

七 退针故障排查步骤

南京千弘达在退针分析中，会区分装配未到位、零件不匹配和使用载荷三类原因，避免只更换端子后问题再次出现。

八 端子退针怎么处理

1 单件维修

使用指定退针工具拆除异常端子，检查胶壳腔体。若胶壳锁止位置损伤，应同时更换胶壳。

2 批量异常

暂停生产并隔离批次，检查端子料号、装壳设备、视觉检测、TPA装配和线束拉力。

3 设计性问题

增加二次锁、优化线束固定、调整腔体结构或更换保持力更合适的端子系统。

4 禁止做法

不应使用胶水固定端子，也不应通过折弯导线或破坏胶壳来阻止后退。这些方法会掩盖故障并影响维修。
