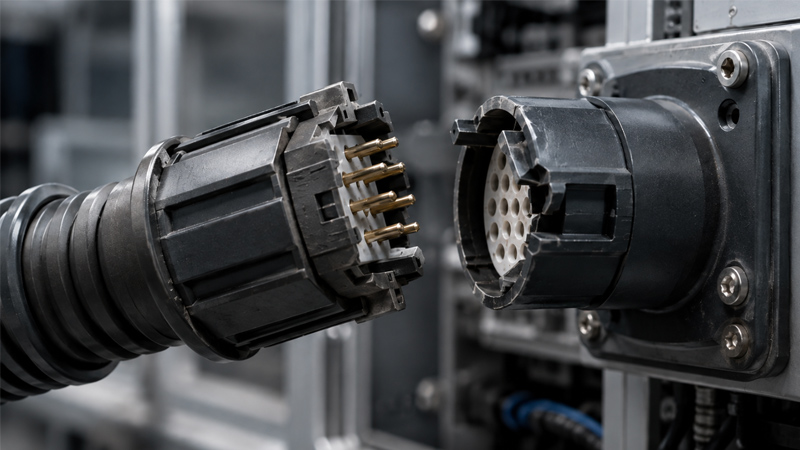

正常设计的连接器通常具有极性键、防呆筋、锁扣、定位柱或颜色编码，用于避免反插和错配。但是，防呆结构并不等于连接器在任何误操作下都不会损坏。当操作人员使用过大推力、选错对配型号、端子未到位或塑壳已经磨损时，错误方向仍可能被强行插入，并留下不易发现的潜在故障。
连接器插错方向是否会损坏，取决于防呆结构强度、施加力量、端子状态和错插深度。轻微接触后立即停止，通常不会产生明显损伤；如果继续强压，可能造成防呆筋削伤、锁扣断裂、插针弯曲、端子退针、密封圈翻转或镀层划伤。即使连接器后来能够正常插合，也应进行检查后再使用。
一、连接器常见防呆结构有哪些
1. 外壳极性键
通过不对称外形、凸筋、凹槽或不同角度限制插入方向。正确方向可以顺畅对准，错误方向会在插合初期受到阻挡。
2. 机械编码结构
同一系列可能通过不同键位、颜色或接口编码区分不同功能，防止外形相近的连接器互相错配。汽车电子、高速数据和安全相关回路中较常见。
3. 主锁扣和CPA结构
主锁扣用于保持两端连接器处于完全插合状态，CPA连接器位置保证结构则用于确认主锁扣已经到位，并降低使用过程中意外松脱的风险。
4. 端子一次锁定和TPA结构
端子插入胶壳后，依靠一次锁定结构固定。TPA端子位置保证或二次锁结构用于进一步确认端子已经进入正确位置，降低端子退出或未插到位的概率。
5. PCB定位柱和安装方向限制
板端连接器可通过定位柱、固定脚、焊盘布局和不对称结构限制安装方向，防止生产过程中将针座反向焊接。
二、为什么有防呆结构仍然可能插错
| 失效原因 | 具体表现 | 潜在后果 |
|---|---|---|
| 使用过大装配力 | 操作人员发现阻力后继续推压 | 防呆筋变形、锁扣断裂或插针弯曲 |
| 对配型号选错 | 回路数相同但键位、代次或极性不同 | 局部可以进入但无法正常锁止 |
| 胶壳磨损或破损 | 多次插拔后定位边缘被磨平 | 错误方向的阻挡能力下降 |
| 端子未完全到位 | 端子前端突出或位置偏斜 | 插合时顶针、退针或短路 |
| 盲插空间不足 | 操作人员无法直接观察接口方向 | 斜插、错位或局部受力 |
| 非原配零件混用 | 外观相似但尺寸公差不同 | 防呆配合不足或插拔力异常 |
南京千弘达在处理连接器错配问题时，通常会先核对双方完整料号，而不是只根据照片判断。很多所谓的“反插”，实际是不同键位、不同代次或不同公差体系的零件被错误配套。
三、连接器插错方向可能造成哪些损坏
1. 防呆筋和导向槽受损
错误方向强行插入时，凸起的极性键可能被削平、挤压或产生白化裂纹。此类损伤会降低后续防错能力，使连接器更容易发生再次错插。
2. 插针弯曲或偏移
板端插针受到侧向力后可能弯曲。轻微弯曲有时肉眼不明显，但会改变触点接触位置和正压力，造成接触电阻增大、间歇断路或插拔力异常。
3. 端子退针
当公母端子没有正确对准时，接触端可能将线端端子向后顶出。若一次锁定或TPA没有完全到位，退针风险会进一步增加。
4. 锁扣断裂或永久变形
主锁扣和CPA区域通常具有明确的受力方向。反向挤压可能造成锁扣根部开裂，使连接器表面看似已经插合，实际却缺少可靠保持力。
5. 密封结构失效
防水连接器错位插入时，界面密封圈可能被卷起、切伤或挤出，单线密封塞也可能因端子后退而失去正确压缩量。连接器即使能够导通，其防水性能也可能已经下降。
6. 镀层划伤和接触区污染
端子接触区域发生异常刮擦后，镀层可能损坏。长期处于潮湿、盐雾、油污或温度循环环境时，受损区域更容易产生氧化和接触电阻变化。
7. 针位错误导致电气损坏
部分错配连接器可能在错误位置形成导通，使电源、接地或信号针位发生交叉。通电后可能损坏控制器、传感器、保险器件或PCB线路。
四、连接器错插后应该如何检查
- 立即停止插合并切断相关电源。
- 记录错插方向、施加力量和大致插入深度。
- 检查胶壳是否存在裂纹、白化、缺口和防呆筋损伤。
- 检查锁扣、CPA、TPA或二次锁是否变形。
- 使用放大设备检查插针是否弯曲、扭转或高度不一致。
- 轻拉每根导线，检查端子是否后退或保持力不足。
- 检查密封圈和密封塞是否卷边、破损或脱位。
- 核对针位并进行导通、绝缘和耐压检查。
- 对于较大电流回路，重新进行接触电阻和温升测试。
不要因为重新插合后能够导通，就直接判定连接器完好。连接器错插造成的风险往往是潜在性的，例如接触正压力下降、锁扣保持力不足或密封件受伤，这些问题可能在振动、温度循环或长时间通电后才出现。
对于安全回路、汽车线束、医疗设备和高电流电源接口，南京千弘达建议对明显受力或已经出现结构损伤的胶壳和端子直接更换，不建议通过掰直插针或修削塑壳继续使用。
五、如何从设计和生产端预防连接器错插
1. 不同功能接口使用不同键位
相邻接口如果采用相同回路数和相同外形，应使用不同机械编码、颜色或回路数量，避免装配人员将两组线束互换。
2. 优化盲插导向
连接器位于设备内部或视线受阻区域时，应预留足够的手部操作空间，并设计导向框、定位面或浮动结构，减少斜插风险。
3. 设置插入力上限
量产工位可以使用带压力监控的装配设备。插入力超出正常窗口时自动报警，防止操作人员依靠经验继续施力。
4. 完善工装防错
测试治具、定位夹具和线束导通板应按照正确方向设计，确保错误接口无法放入工装。相比单纯依赖作业指导书，机械防错更稳定。
5. 检查端子和二次锁状态
连接器插合前，应确认端子齐平、线封到位、TPA或二次锁处于规定位置。端子没有完全插入时，不应通过强行对插将其顶到位。
6. 控制供应商和物料版本
外观相近的连接器不能混放。采购时应核对制造商完整料号、版本、颜色、键位和对配关系。通过南京千弘达进行现货核对时，可同步提交实物照片、原始BOM和对配端料号，提高识别准确性。
| 生产阶段 | 推荐防错措施 |
|---|---|
| 来料检验 | 核对料号、键位、颜色、回路数及包装标签 |
| 端子压接 | 检查压接高度、拉脱力和端子外观 |
| 穿线装配 | 使用针位图、颜色标识和端子到位检查 |
| 二次锁装配 | 确认TPA或二次锁完全闭合 |
| 连接器对插 | 监控插入力并确认锁扣声音或位置 |
| 成品检测 | 实施导通、错线、短路和锁扣保持检查 |
南京千弘达提醒，防呆结构是降低误操作概率的设计措施，不是允许强行装配的保护装置。任何明显阻力都应被视为型号、方向、端子状态或装配位置异常的信号。
六、连接器错插常见问题
连接器反插了一点但没有用力，还能继续使用吗
如果只发生轻微接触且没有明显受力，可以先检查防呆结构、端子和插针。确认没有划伤、弯曲或退针后，再按正确方向缓慢插合。
插针弯曲后掰直还能用吗
不建议直接用于量产或高可靠性设备。掰直过程可能造成金属疲劳、镀层开裂和接触位置变化。安全相关、高电流或振动环境应更换连接器。
锁扣断了但连接器很紧，可以继续使用吗
不建议。摩擦力不能替代锁扣保持力，振动、拉扯和温度变化可能使连接器逐渐松脱。
错插后导通测试正常，是否说明没有问题
不能完全说明。导通测试只能证明当前存在电气连接，无法排除保持力下降、接触电阻偏大、密封损坏和间歇性故障。
如何判断是反插还是型号不匹配
应核对双方制造商完整料号、键位图、接口图和对配关系。若正确方向仍无法顺畅插合，可能是零件型号、版本、端子位置或公差存在问题。
