连接器端子压接后为什么要做拉力测试？
连接器端子压接后为什么要做拉力测试？
连接器端子压接是线束生产中最关键的工序之一。压接外观看起来正常，并不代表导体与端子之间已经形成可靠连接。某些压接缺陷在静态导通测试中不会立即暴露，却可能在振动、温度变化、线束拉扯或长期通电后产生接触电阻升高、端子脱落和局部发热。
南京千弘达在进行连接器端子和线束配套确认时，通常会提醒客户同时关注压接高度、拉脱力、压接截面、端子保持力和电气性能，避免仅凭肉眼检查判断压接是否合格。
一、什么是端子压接拉力测试

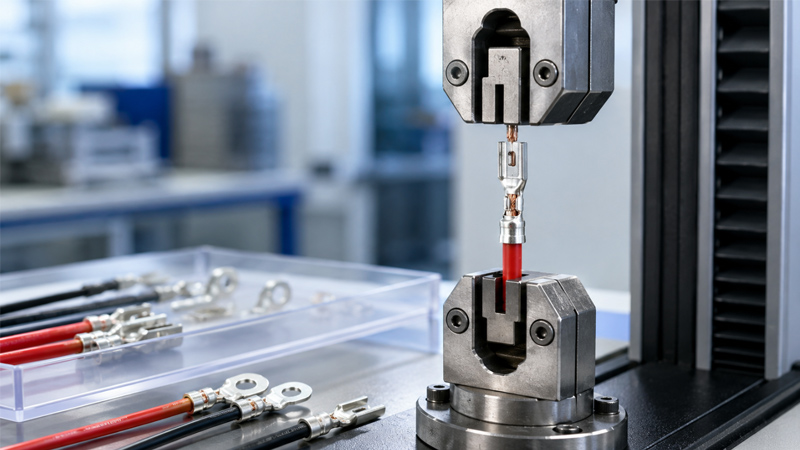

端子拉力测试通常是将压接完成的端子与导线分别固定在拉力测试设备两端，沿导线轴向以规定速度施加拉力，直到导线从端子中脱出、导体断裂或压接区域发生破坏，并记录测试过程中的最大拉力。
测试所得数值通常称为拉脱力、拉拔力或压接拉力。其主要作用是评价导体压接区域的机械连接强度，而不是直接测量连接器胶壳对端子的保持力。
二、端子压接后为什么必须做拉力测试
1. 验证导体压接区是否具备足够机械强度
压接过程中，端子压接翼需要按照规定形状包裹并压缩导体，使端子与铜丝之间形成稳定的机械结合。如果压接量不足，铜丝之间和铜丝与端子之间可能存在空隙，导线容易被拉出；如果压接过度，则可能压伤或切断部分铜丝，导致实际承载能力下降。
2. 发现肉眼不容易识别的压接缺陷
部分缺陷从外观上并不明显，例如：
- 导体压接区混入绝缘皮；
- 部分铜丝在送线或剥线过程中被切断；
- 铜丝没有全部进入导体压接区；
- 压接位置偏前或偏后；
- 端子压接翼没有对称闭合；
- 压接模具磨损导致压接轮廓变化；
- 实际线径与端子适配范围不一致。
这些问题可能暂时不影响导通，却会明显降低拉脱力，因此拉力测试可以作为快速发现工艺异常的重要手段。
3. 监控压接设备和模具状态
连续生产过程中，压接刀具、底模、送料机构和端子定位机构会逐渐磨损。设备参数也可能因维修、换模、振动或人员调整发生变化。定期进行拉力测试，有助于识别设备状态是否偏离正常工艺窗口。
4. 降低线束装配和使用过程中的脱落风险
线束在装配、搬运、扎带固定、插拔连接器和车辆运行过程中会受到不同程度的拉力与振动。如果压接强度不足，导线可能从端子中逐渐松脱，最终造成断路、间歇性接触或端子发热。
5. 为批量生产提供可量化的质量数据
仅使用“外观良好”作为判定依据，容易受到人员经验和主观判断影响。拉力数据可以记录、统计和追溯，便于建立首件确认、过程抽检、异常预警和设备维护规则。
三、拉力不足通常说明哪些问题
| 可能原因 | 典型表现 | 建议检查项目 |
|---|---|---|
| 压接高度过大 | 端子对导体压缩不足，导线容易整体滑出 | 测量压接高度，检查模具闭合位置和设备参数 |
| 压接高度过小 | 铜丝被过度压缩、切伤或断裂 | 检查压接截面、铜丝损伤和模具轮廓 |
| 剥线长度错误 | 导体未完全进入压接区，或绝缘皮进入导体压接区 | 测量剥线长度并检查送线位置 |
| 导体散丝或缺丝 | 有效压接铜丝数量减少 | 检查剥线刀状态、导线切口和送线过程 |
| 端子与线径不匹配 | 压接后外观异常，拉力波动较大 | 核对端子适用线径、导体截面积和导体结构 |
| 压接位置偏移 | 压接翼未包裹在正确区域 | 检查端子送料、定位和压接中心位置 |
| 模具磨损或污染 | 压接轮廓不稳定，批次数据逐渐下降 | 清洁模具，检查磨损并执行维护或更换 |
四、拉力越大是否代表压接越好
拉力并不是越大越好。压接过紧时，导体可能被严重压薄或切伤，拉力测试数值有时仍然较高，但端子的导电截面积、疲劳寿命和耐振动性能可能已经受到影响。
理想的压接状态应同时满足以下条件：
- 拉力达到端子制造商、客户规范或适用标准要求；
- 压接高度处于规定公差范围内；
- 压接宽度和压接轮廓正常；
- 导体没有明显断丝、缺丝或被切伤；
- 绝缘皮没有进入导体压接区；
- 压接截面中铜丝分布和压缩状态合理；
- 回路电阻和温升满足使用要求。
因此，拉力测试只能回答“机械连接强度是否达到要求”，不能单独证明压接的电气性能和长期可靠性。
五、拉力测试与压接高度有什么区别
| 检测项目 | 主要作用 | 特点 |
|---|---|---|
| 拉力测试 | 验证端子与导线的机械连接强度 | 通常属于破坏性测试，适合首件和过程抽检 |
| 压接高度 | 监控导体压缩程度和压接设备稳定性 | 检测速度快，适合高频过程控制 |
| 压接外观 | 识别错位、飞丝、变形和绝缘压接异常 | 操作方便，但存在一定主观性 |
| 压接截面分析 | 观察铜丝分布、压缩率、毛刺和底部厚度 | 信息较全面，但制样和分析时间较长 |
| 电阻或温升测试 | 评价压接连接的电气性能 | 更接近实际工作状态，但测试条件要求较高 |
批量生产中通常需要将多种检测方式组合使用。压接高度用于持续监控工艺状态，拉力测试用于验证机械强度，截面分析用于确认内部结构，电气测试则用于评价实际导电性能。
六、端子拉力测试应该怎么做
1. 明确测试对象
首先应确定测试目的是评价导体压接区，还是评价包含绝缘压接区在内的整体连接强度。不同测试目的可能需要不同的样品处理方式，测试记录中应明确说明。
2. 使用适合的夹具
端子端应稳定夹持，避免夹具压坏压接区域或使端子在测试过程中滑动。导线端应沿轴向夹紧，不得因夹具打滑而影响结果。
3. 保持拉伸方向与导线轴线一致
如果导线与端子之间存在明显夹角，测试结果会混入弯曲或剪切作用，无法准确反映轴向拉脱力。
4. 采用规定的拉伸速度
拉伸速度会影响测试结果。速度过快可能产生冲击载荷，速度过慢则可能增加材料缓慢变形的影响。具体速度应按照客户规范、端子供应商要求或企业作业标准执行。
5. 记录最大拉力和失效模式
除了记录最大拉力值，还应记录样品最终如何失效，例如导线整体滑出、铜丝在压接区域断裂、导线在压接区外断裂或端子本体变形。失效模式往往比单一数值更有助于判断问题来源。
七、拉力标准应该从哪里获得
不同端子、线径、导体材质和应用行业的最低拉力要求并不相同。不能为所有连接器端子设置一个统一数值。通常应按照以下优先顺序确定：
- 客户图纸、技术协议或线束质量标准；
- 端子制造商提供的压接规范和应用标准；
- 汽车、工业、家电或电子行业适用规范；
- 企业内部经过验证的控制标准。
当不同文件中的要求不一致时，应在项目启动阶段完成技术澄清，并在检验文件中明确最终判定依据。
八、生产过程中什么时候需要做拉力测试
拉力测试通常不是只在产品开发阶段进行。以下情形建议纳入测试或重新确认：
- 每天或每个班次开始生产时；
- 更换端子、导线或物料批次后；
- 更换压接模具、压接设备或工装后；
- 设备维修、调整或异常停机后；
- 压接高度出现趋势性变化时；
- 首件确认和换线生产时；
- 出现端子脱落、接触不良或客户投诉时；
- 按照控制计划规定的周期进行过程抽检时。
对于安全相关、高电流、高振动或返修成本较高的线束，应提高过程监控等级，并结合压接力监控、压接高度自动检测和批次追溯系统进行管理。
九、如何建立完整的压接质量控制方案
完整的压接质量控制不应只包含一台拉力测试仪，而应覆盖物料、设备、工艺、检测和追溯全过程。
| 控制环节 | 建议内容 |
|---|---|
| 来料确认 | 核对端子型号、镀层、线径范围、导线规格和批次状态 |
| 工装确认 | 确认压接机、模具、送线机构和检测量具状态 |
| 首件检验 | 检查外观、压接高度、拉力和必要的截面结构 |
| 过程监控 | 按照频次检测压接高度和拉力，并分析数据趋势 |
| 异常隔离 | 发现数据超限后立即停止生产，隔离风险批次并追溯起始点 |
| 记录保存 | 保存设备编号、模具编号、操作人员、物料批次和检测结果 |
在选择端子及配套压接方案时，南京千弘达建议优先获取原厂压接参数、适配线径和推荐模具信息。对于替代端子或跨品牌替代方案，应重新进行压接高度、拉力、截面和电气性能验证，不能直接沿用原型号工艺参数。
十、拉力不合格后应该如何处理
- 立即停止相关工序，防止继续生产风险产品；
- 隔离从上一次合格检测至本次不合格之间的产品；
- 复核端子型号、导线规格和压接模具是否匹配；
- 检查剥线长度、送线位置、压接高度和设备状态；
- 进行压接截面分析，确认内部铜丝压缩和损伤情况；
- 调整后重新制作样品，并完成外观、尺寸和拉力复验；
- 根据追溯结果决定返工、筛选或报废范围；
- 记录原因和纠正措施，防止同类问题重复发生。
十一、常见问题解答
1. 拉力测试合格就能证明压接完全合格吗？
不能。拉力合格只能证明机械连接强度达到相应要求，还需要结合压接高度、外观、截面结构和电气性能判断。
2. 每个压接端子都要做破坏性拉力测试吗？
通常不需要对每个产品进行破坏性测试。企业一般根据产品风险、客户要求和控制计划设置首件、换线及过程抽检频次。
3. 导线被拉断是否一定代表压接良好？
需要结合断裂位置判断。若导线在压接区域外断裂且拉力达到要求，通常说明压接机械强度较好；若铜丝在压接区域内因过度压缩而断裂，则需要检查压接是否过紧。
4. 不同线径可以使用同一个拉力标准吗？
通常不可以。导体截面积、材料、端子结构和应用行业不同，最低拉力要求也会不同，应按照对应规范确定。
结语
连接器端子压接后的拉力测试，是判断机械连接强度和监控压接工艺稳定性的重要方法。它可以快速暴露欠压、过压、缺丝、错位、线径不匹配和模具磨损等问题，但不能替代压接高度、截面分析和电气性能测试。南京千弘达建议企业建立以原厂压接规范为基础的过程控制方案，将端子、导线、模具、设备和检测数据统一纳入追溯，才能持续保证线束产品的可靠性。
