TE AMP SUPERSEAL 1.5系列是一类常见的密封型连接器系统，主要用于汽车、商用车辆、农业机械、工程机械以及其他需要应对水汽、灰尘和振动环境的电气连接位置。根据TE Connectivity公开资料，该系列采用1.5 mm接触系统，常见壳体覆盖1至6个回路，导线截面积范围可覆盖约0.35至2.5 mm²。
实际采购中，最容易出现的问题并不是找不到SUPERSEAL 1.5，而是“系列找对了，配套却配错了”。南京千弘达在连接器询价和BOM核对过程中，通常会把壳体、端子、线径和密封件作为一个完整系统进行确认，而不是单独依据胶壳外观判断。

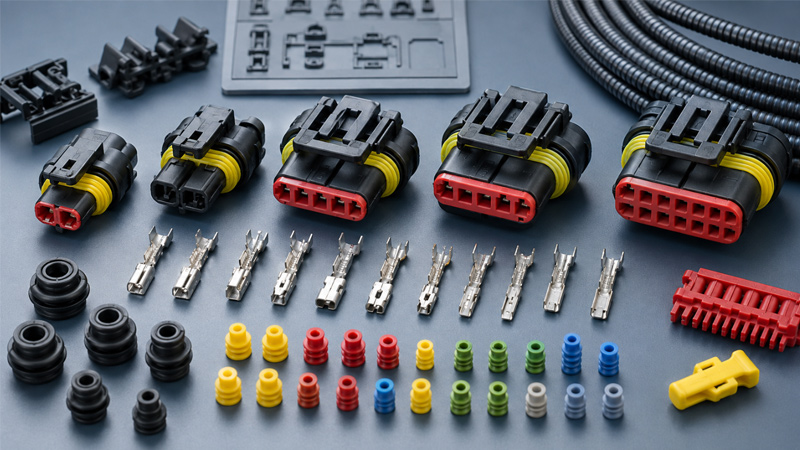

一、先理解SUPERSEAL 1.5到底要选哪些零件
一套典型的线对线SUPERSEAL 1.5连接系统，通常可以拆分为以下几个部分：
- Plug Housing：通常用于装配Receptacle母端子。
- Cap Housing：通常用于装配Tab公端子。
- Receptacle Contact：母端子，与对应公端子形成电气接触。
- Tab Contact：公端子。
- Single Wire Seal：安装在每根导线位置，用于形成线端密封。
- Cavity Plug：当某个孔位不装导线和端子时，用于封堵空腔。
- Secondary Lock：用于辅助确认端子安装到位，并提高装配可靠性。
二、SUPERSEAL 1.5针数怎么选？
该系列常见配置覆盖1P、2P、3P、4P、5P和6P。针数应根据实际电路数量确定，而不能为了未来扩展盲目增加孔位。
| 针数 | 常见应用思路 | 选型重点 |
|---|---|---|
| 1P | 单路电源、传感器或控制回路 | 重点确认公母壳方向及密封 |
| 2P | 正负电源、简单传感器 | 汽车附件和设备线束中较常见 |
| 3P | 传感器、电源加信号 | 注意针位定义和线序 |
| 4P | 执行器、控制模块、小型设备 | 确认全部孔位是否实际使用 |
| 5P | 多信号组合线束 | 重点核对线径和端子规格 |
| 6P | 多回路控制及设备连接 | 注意整体线束空间与插拔操作空间 |
如果使用6P壳体但只接4根线，剩余孔位不能简单空着。对于需要保持密封能力的应用，应按照产品结构和装配要求使用匹配的Cavity Plug封堵未使用孔位。
三、Plug和Cap为什么不能只看“公母头”？
连接器行业中的“公头、母头”很容易产生歧义，因为有人按照胶壳外形判断，也有人按照内部金属端子的接触形式判断。
在SUPERSEAL 1.5选型时，更稳妥的方法是同时确认：
- Housing属于Plug还是Cap。
- Housing内部安装的是Tab还是Receptacle Contact。
- 与之配合的另一侧壳体具体料号是什么。
- 键位、防呆结构和二次锁是否一致。
因此，采购人员最好不要只在询价单中写“公头一套、母头一套”，而应提供原厂料号、实物照片、针数、线径和配对端信息。
四、端子不能只按1.5 mm选择
“1.5”主要描述接触系统规格，并不意味着所有SUPERSEAL 1.5端子都完全相同。端子还需要根据导线截面积、绝缘外径、端子类型以及镀层等条件继续筛选。
TE官方资料显示，该系列常见端子线径范围约为0.35至2.5 mm²，可按照线径划分为不同端子规格。典型选择关系如下：
| 导线截面积 | 典型端子选择方向 | 需要同步确认 |
|---|---|---|
| 0.35-0.50 mm² | 小线径端子规格 | 绝缘外径、压接模具 |
| 0.75-1.50 mm² | 中等线径端子规格 | 导体压接与绝缘支撑区域 |
| 1.50-2.50 mm² | 较大线径端子规格 | 载流、温升及压接参数 |
五、密封件怎么选？关键不是颜色，而是线径
SUPERSEAL 1.5采用独立单线密封结构。密封件最终是否匹配，核心参数之一是导线的绝缘外径，而不仅仅是导体截面积。
TE公开目录中可见的典型单线密封件覆盖范围如下：
| 绝缘外径范围 | 典型识别颜色 | 目录参考料号 |
|---|---|---|
| 1.2-1.6 mm | 绿色 | 281934-4 |
| 1.7-2.4 mm | 黄色 | 281934-2 |
| 2.5-3.3 mm | 红色 | 281934-3 |
| 空孔封堵 | 红色 | 282081-1 Cavity Plug |
颜色可以辅助仓库和生产人员识别，但正式选型仍应以料号、产品图纸以及导线绝缘外径为准，不能简单形成“红色一定配某种线径”的经验式采购习惯。
六、为什么导体截面积正确，密封件仍可能选错？
因为相同0.5 mm²导体可以使用不同厚度的绝缘材料，其成品线外径并不一定相同。例如薄壁汽车线、普通PVC线以及特殊耐高温线，即便导体截面积相同，绝缘外径也可能存在明显差别。
所以SUPERSEAL选型最好同时提供两个数据：
- 导体截面积：用于选择端子压接范围。
- 成品线绝缘外径：用于选择密封件并核对端子绝缘压接区域。
这也是南京千弘达在核对汽车连接器BOM时，会同时询问线径和线外径的原因之一。
七、端子压接与密封件装配有什么关系？
SUPERSEAL 1.5的单线密封件并不是装完端子以后随意套在线上的附件。按照该系列典型装配方式，密封件位于导线外部，并与端子尾部压接区域形成配合。
如果出现以下问题，即使胶壳本身没有损坏，也可能削弱整个连接系统的可靠性：
- 密封件尺寸过大，在线材表面无法形成合理密封。
- 密封件尺寸过小，装配困难或受到过度拉伸。
- 端子绝缘压接翼压坏密封件。
- 剥线长度不正确，导体进入接触区域位置异常。
- 端子没有完全插入Housing并被一次锁止结构固定。
- Secondary Lock未完全锁定。
八、选SUPERSEAL 1.5时，IP67应该怎么理解？
TE对SUPERSEAL 1.5的公开产品资料将其定位为适用于密封环境的连接系统，并标示IP67级别的密封能力。需要注意的是，连接器系统达到预期防护效果通常建立在正确零件组合和规范装配的前提下。
实际项目中不能认为“买到一个防水胶壳就自动等于IP67”。端子、密封件、空孔塞、线径、压接状态、壳体锁止以及配合状态都会影响最终连接系统。
九、采购时建议一次性提供哪些信息？
| 信息项目 | 建议提供内容 | 作用 |
|---|---|---|
| 品牌系列 | TE AMP SUPERSEAL 1.5 | 确定产品平台 |
| 针数 | 1P-6P | 确定Housing规格 |
| 原厂料号 | 完整PN及后缀 | 降低系列内错配风险 |
| 线径 | mm²或AWG | 选择端子 |
| 绝缘外径 | 实测或线材规格书数据 | 选择密封件 |
| 使用孔位 | 例如6P实际使用4P | 判断是否需要Cavity Plug |
| 数量 | 样品、试产、量产需求 | 确认包装与供货方式 |
十、常见选型错误有哪些？
1. 只购买胶壳，没有核对端子
胶壳型号正确，但端子线径范围不匹配，最终仍然无法正常生产。
2. 只看线径，没有测量绝缘外径
会直接增加密封件选择错误的概率。
3. 空余针位没有封堵
在需要密封的工况中，未使用孔位同样属于需要处理的密封路径。
4. 把相似外观产品当作同型号
汽车连接器外观接近并不代表键位、锁止、端子和尺寸完全兼容。
5. 根据图片确定料号
照片只能用于辅助识别。正式采购应优先依据完整原厂料号、产品图纸和线材参数。
十一、SUPERSEAL 1.5完整BOM应该怎么建立？
推荐使用“壳体+端子+密封件+空孔塞+线材参数”的方式建立BOM。例如：
如果某侧4个孔位中只使用3个，还应根据产品设计要求考虑未使用孔位的封堵。这样建立BOM的好处，是采购、仓库、工程和生产看到的是同一套配套逻辑，可以减少“胶壳到了、端子没到”或者“端子有货、密封件不匹配”等问题。
如果企业同时使用TE、Molex、JST、YAZAKI、SUMITOMO等多个品牌连接器，建议对高频料建立品牌、系列、胶壳、端子、附件、线径和配对关系表。南京千弘达在现货匹配和配套询价中，也更建议客户按照完整BOM核对，而不是把每个物料孤立采购。
十二、常见问题FAQ
A：该系列本身面向汽车及严苛环境应用，但具体项目仍需结合温度、振动、载流、电线和整车技术要求判断。
A：TE公开资料给出了最高14A等级，但不能把14A理解成所有线径和所有环境条件下的固定持续工作电流。设计阶段应进行温升和降额核算。
A：不建议。端子需要匹配导线截面积，密封件需要匹配绝缘外径，并同时满足对应壳体的产品要求。
A：可以先根据品牌标识、针数、壳体结构、尺寸、端子形式、键位和线径进行初步识别，再通过原厂图纸进行二次确认。
结语
TE AMP SUPERSEAL 1.5系列选型的核心不是单独确认“几针”，而是把针数、Housing方向、Tab/Receptacle端子、线径、绝缘外径、Single Wire Seal和空孔封堵作为一套完整连接系统进行核对。对于量产项目，建议在正式采购前进一步核对原厂最新图纸、端子压接要求以及实际应用条件，避免因为一个附件选错导致整套物料无法上线。
对于型号较多、BOM配套复杂或需要现货匹配的项目，南京千弘达建议优先提供完整料号、线材规格和实际需求数量，以提高连接器识别、询价和配套效率。
