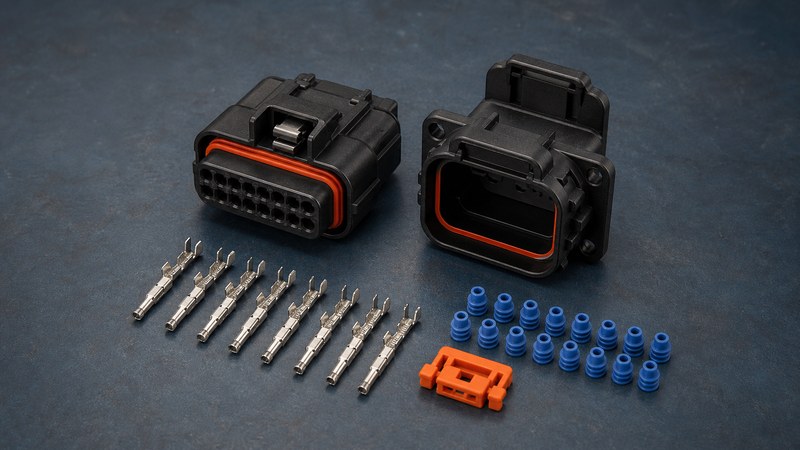

TE Connectivity将AMPSEAL 16定位为面向商用车辆、工程机械、农业设备及其他严苛环境的密封连接器系统。该系列采用Size 16接触系统，公开规格包括2至12位、最高13 A/回路和最高250 V DC；实际可用电流仍取决于导线、回路负载与热环境。南京千弘达根据TE官方系列页、产品目录与装配资料，将采购时最容易遗漏的条件整理为一套可执行的核对方法。
一、先确定连接关系：线对线、线对设备还是面板安装
AMPSEAL 16可用于线对线、线对设备及线对面板等结构。选型的第一步不是先找外观相近的胶壳，而是确认连接界面两端各是什么：
- Plug Housing：需要与对应Cap或设备端接口配合，不能只凭“公头、母头”的口语判断。
- Cap Housing：包括在线式、面板式或反向安装等不同形态，安装空间和固定方式不同。
- 端子类型：HDSF冲压成形Size 16端子与DEUTSCH实心端子属于不同选项，应按具体壳体、导线与图纸确认。
- 后部防护：需要更高防护或线束出口保护时，还要核对Backshell及其出线方向。
二、针位数量怎么选：不是越多越保险
TE官方资料列出的常规针位为2、3、4、6、8和12位。针位应从实际回路数、预留策略、插入力、线束出口空间和装配防错共同判断。
| 核对项目 | 判断方法 | 容易忽略的风险 |
|---|---|---|
| 实际回路数 | 按电源、信号、接地及备用回路逐项统计 | 把屏蔽、诊断或备用回路漏掉 |
| 空余孔位 | 确认是否需要匹配的Sealing Plug封堵 | 空腔未处理会破坏预期密封路径 |
| 总电流与发热 | 结合各回路电流、同时加载比例和环境温度评估 | 把“单回路最高值”直接当成整套长期载流能力 |
| 插拔空间 | 核对连接器外形、线束弯曲半径和解锁操作空间 | 针位增加后壳体、出线和维护空间同步增大 |
如果项目当前使用5个回路，不能想当然地在4位和6位之间只按价格决定。通常需要选择6位并处理未使用孔位，同时确认键位不会与附近其他相似接口混插。
三、温度等级：标准125°C与高温150°C不能混为一谈
AMPSEAL 16标准版本的公开工作温度为-40°C至+125°C；高温版本可扩展至+150°C，并采用更高的UL94 V-0阻燃等级。高温版本面向发动机、后处理和动力总成附近等热负荷更高的区域，但“最高150°C”不等于所有端子、导线、密封件和负载组合都能在150°C下满电流长期工作。
| 项目 | 标准版本 | 高温版本 | 选型提醒 |
|---|---|---|---|
| 公开温度范围 | -40°C至+125°C | -40°C至+150°C | 以具体完整料号的数据页为最终依据 |
| 阻燃等级 | 典型UL94 HB | UL94 V-0 | 不要仅按壳体颜色替代料号核对 |
| 典型位置 | 底盘、驾驶室、一般设备连接 | 发动机、后处理、动力总成邻近区域 | 还需评估热循环、线束温升和热源距离 |
四、CPA结构核对：它锁的是连接器，不是单个端子
CPA是Connector Position Assurance，即连接器位置保证结构。AMPSEAL 16的CPA与主锁扣协同工作：两端完全插合后，CPA才能进入最终锁定位置，从机械上降低主锁扣意外释放的概率。它尤其适合振动和冲击明显的车辆与机械环境。
检查CPA时建议观察三个状态：
- 预锁位置：连接器尚未插合时，CPA应处在允许主锁扣动作的位置。
- 完全插合：两端壳体到达设计止挡，主锁扣已经啮合，不应存在明显间隙。
- 最终锁定：CPA沿规定方向推入到位，不能靠蛮力跨越未啮合的主锁扣。
如果CPA推不动，应先检查键位、端子退位、密封圈卷曲、异物或壳体未完全插合，而不是加大外力。强行锁入可能掩盖半插合或造成塑胶锁止结构损伤。
五、键位与颜色：A/B/C/D必须成对确认
AMPSEAL 16提供A、B、C、D机械键位，并辅以颜色识别。机械键位才是防误插的核心，颜色只应作为生产与仓储的辅助识别信号。相同针位、相近外形的两只壳体，如果键位不同，通常不能正常配对。
- 询价时提供完整料号及后缀，不要只写颜色。
- 样品阶段保存配对端实物和图纸，记录键位代码。
- 同一设备存在多个相同针位接口时，提前规划不同键位，避免现场混插。
- 仓库收货时同时核对标签料号、壳体颜色和机械键位，不以其中任何一项单独放行。
六、导线、端子与密封必须作为一个系统选
官方公开范围为14–20 AWG，约0.50–2.50 mm²。端子选择至少涉及导体截面积、端子公母、材料与镀层、压接参数；密封选择还要看导线绝缘外径。相同导体截面积的薄壁线和普通绝缘线，外径可能不同，因此密封件不能只按“0.5平方”决定。
| BOM层级 | 必须提供的信息 | 验证目标 |
|---|---|---|
| Housing | 完整料号、针位、Plug/Cap、键位、温度版本 | 确认两端机械配合与环境等级 |
| Contact | Pin/Socket、线径、镀层、包装方式 | 确认接触系统、压接与生产方式 |
| Seal/Plug | 导线绝缘外径、空余孔位数量 | 确认线端密封与空腔封堵 |
| Backshell | 防护目标、出线方向、空间限制 | 确认后部防护与线束应力管理 |
七、防护等级怎么理解
TE资料给出AMPSEAL 16的IP67能力，并说明搭配后部防护件时可达到IP68和IP6K9K配置。防护等级针对正确配套并规范装配后的系统，不是单只空壳的永久属性。界面密封、单线密封、空孔塞、端子入位、CPA锁止与后部防护均会影响结果。
量产前应结合实际线材、压接设备、装配工艺和测试条件完成样件验证。对长期浸水、高压冲洗、泥沙或油液环境，还要确认项目标准与TE具体料号的适用边界。
八、询价前的最小信息清单
向南京千弘达提交AMPSEAL 16需求时，建议至少一次性提供以下信息：
- 完整原厂料号；如果未知，提供清晰六面照片、尺寸和配对端信息。
- 针位数量、Plug/Cap形态、A/B/C/D键位及标准/高温版本。
- 每根导线的导体截面积、绝缘外径、工作电流与环境温度。
- 端子、密封件、空孔塞、Backshell是否需要整套配齐。
- 样品、试产或量产阶段，需求数量、目标到货时间和可接受包装。
九、常见问题FAQ
A：不能据此简单判断。系列采用Size 16接触系统，但端子仍需按Pin/Socket、线径、镀层、包装和具体壳体要求确认。
A：不能。CPA主要确认连接器插合锁止；端子入位由Housing内部的端子保持和TPA/PLR结构负责，两个层级需要分别检查。
A：需要重新核对完整料号、键位、材料、配对端、端子、密封件及项目验证要求，不能只因温度上限更高就直接替换。
A：南京千弘达可依据外形、针位、键位、尺寸、端子和线材信息做初步识别，但正式采购前仍应以原厂图纸和完整料号确认。
结语
AMPSEAL 16的正确选型是一套系统核对：先定连接关系和针位，再定键位与温度等级，随后把Housing、端子、密封、空孔塞、CPA和Backshell放在同一张BOM中验证。南京千弘达建议样品阶段就记录配对料号、线径、绝缘外径、装配状态和测试结果，避免量产时才发现“壳体能买到但整套不能装”的问题。
资料依据：TE Connectivity AMPSEAL 16系列页；TE AMPSEAL 16官方目录。具体规格可能随产品版本更新，最终以对应完整料号的最新图纸和规格书为准。
