汽车和工业连接器的锁止并不是一个动作。AMPSEAL 16把端子保持与连接器插合分成两个验证层级，目的是把“端子退针”和“壳体脱开”两类风险分别控制。南京千弘达依据TE Connectivity官方FAQ、系列目录和应用资料，拆解CPA、TPA及PLR之间的关系，并给出可用于样品和量产现场的装配判断顺序。

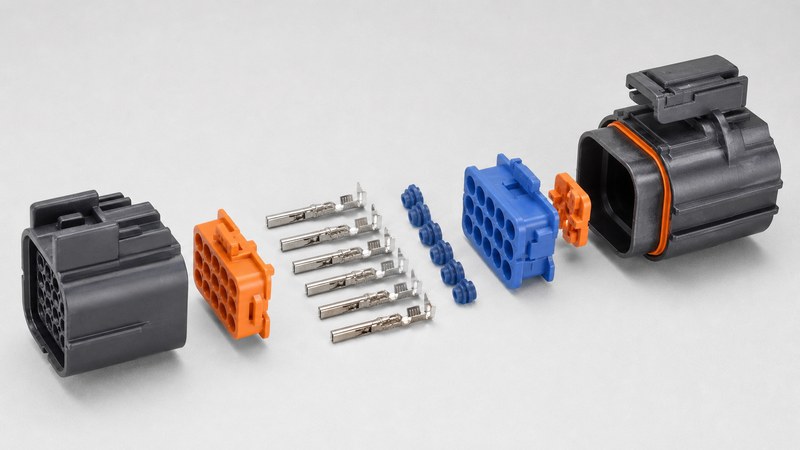

一、先分清三个概念：主锁扣、TPA与CPA
| 结构 | 英文含义 | 主要对象 | 主要目的 |
|---|---|---|---|
| Primary Latch | 主锁扣 | Plug与Cap壳体 | 提供第一次机械啮合 |
| TPA/PLR | Terminal Position Assurance / Primary Latch Reinforcement | 单个端子及其一次锁止 | 辅助确认端子完全入位并降低退针风险 |
| CPA | Connector Position Assurance | 已经对插的连接器两半 | 对主锁扣增加二次机械保障，降低意外解锁 |
判断问题时必须先问：当前异常发生在“端子—壳体”层级，还是“壳体—壳体”层级。端子能被拉出或对插后退针，多数应先查端子入位、压接变形与TPA；连接器在振动中分离，则要查主锁扣、CPA和配对状态。
二、TPA在AMPSEAL 16中具体做什么
TPA即Terminal Position Assurance。TE在AMPSEAL 16资料中将其描述为集成在Housing中的端子位置保证功能，并与Primary Latch Reinforcement概念关联。端子首先由壳体内部的一次锁止结构保持，TPA/PLR随后进入最终位置，对端子是否充分插入增加一道结构性确认。
- 端子完全插入时，端子肩部与壳体保持结构处于正确相对位置，TPA能够按规定行程锁定。
- 端子未插到底、方向错误或压接翼严重变形时，TPA可能受到干涉，无法正常进入最终位置。
- TPA锁定后可以提高端子保持的稳定性，但不能修复损坏的一次锁舌，也不能替代合格压接。
三、CPA在AMPSEAL 16中具体做什么
CPA即Connector Position Assurance。它在Plug与Cap完成主锁扣啮合后进入锁定位置，形成对连接器插合状态的二次保障。其价值不是把两个未插到位的壳体“强行拉到一起”，而是在已经正确对插的基础上降低主锁扣因冲击、振动或误操作而释放的概率。
TE官方资料强调AMPSEAL 16采用集成CPA的一体式Housing。装配时应关注：
- CPA在对插前处于预装/解锁位置，不阻碍主锁扣动作。
- Plug与Cap的机械键位一致，接口方向正确。
- 壳体推到设计止挡并听到或感受到主锁扣啮合。
- 轻拉确认主锁扣已保持，再将CPA推入最终位置。
- 若CPA不能按正常力到位，立即停止并排查，不以工具敲击。
四、为什么“CPA能锁”与“TPA能锁”是两项检查
两者检查对象不同。一个端子可能没有完全入位，但两只壳体仍可能在外观上接近插合；反过来，端子全部锁好，也不意味着配对壳体的键位、密封界面和主锁扣已经完全啮合。
| 现场现象 | 优先检查 | 原因逻辑 |
|---|---|---|
| 端子从线端被推出或对插时后退 | 端子一次锁止、TPA、压接外形 | 属于端子—壳体保持问题 |
| CPA无法推入 | 壳体是否完全插合、键位、密封圈、异物 | CPA通常要求主锁扣先到位 |
| TPA无法锁定 | 逐孔检查端子方向、插入深度、密封件和压接翼 | 未到位端子会干涉TPA行程 |
| 连接器振动后松脱 | 主锁扣、CPA、安装应力与配对料号 | 属于壳体—壳体保持问题 |
| 外观锁好但回路开路 | 端子入位、对插端接触、线序与压接 | 机械外壳锁止不能替代电气连续性检查 |
五、推荐装配顺序：从导线端到连接器端逐层闭环
步骤1：确认BOM与线材
核对Housing、Pin/Socket端子、线封、空孔塞、导体截面积、绝缘外径、键位和温度版本。不要等端子压接完成后才发现密封件或对配壳体不一致。
步骤2：完成剥线、密封件与端子压接
按端子应用规范控制剥线长度、导体压接高度、绝缘支撑和密封件位置。检查是否有散丝、压接翼卷曲、端子本体变形或密封件破损。
步骤3：端子按孔位插入Housing
依据线序表逐一插入，保持端子方向正确。达到最终位置后进行轻拉确认；不能用持续大力拉拽代替规定的保持力验证。
步骤4：检查并锁定TPA/PLR
确认所有使用孔位的端子已经到位，未使用孔位按设计装入密封塞，再把TPA推至最终锁定位置。如果行程异常，返回逐孔排查。
步骤5：对插连接器
确认A/B/C/D键位、方向与密封界面清洁，沿连接轴线施力，避免拉着导线斜向插入。
步骤6：主锁扣确认后锁CPA
壳体到达止挡、主锁扣啮合后，再将CPA推入最终位置。最后执行外观、轻拉、电气连续性及项目要求的密封检查。
六、装配顺序错误会带来什么后果
- TPA提前强行锁定：端子无法插到底，或端子/壳体被划伤。
- 未锁TPA就对插：对配端可能把未到位端子向后顶出，产生间歇开路。
- 壳体未完全插合就推CPA：CPA受损，半插合状态被外观遮蔽。
- 拉线代替拉壳检查：把装配检查变成对压接和线封的额外破坏载荷。
- 忽略空孔塞：端子锁止看似正常，但密封系统留下未封闭路径。
七、现场检验建议：外观、机械与电气不能只选一项
| 检验层级 | 建议项目 | 不能替代的内容 |
|---|---|---|
| 外观 | 端子方向、线封位置、TPA/CPA最终位置、壳体间隙 | 不能证明接触电阻与压接截面合格 |
| 机械 | 端子轻拉、主锁扣保持、CPA操作力、线束应力 | 不能证明线序和回路连续性正确 |
| 电气 | 导通、绝缘、接触电阻及项目规定测试 | 不能证明长期振动与密封寿命 |
| 环境 | 密封、振动、热循环及应用标准验证 | 不能用单只目检样品替代量产过程控制 |
对首次使用或更换线材、端子、模具的项目，建议保留合格样件、压接截面和装配照片。南京千弘达在协助核对连接器BOM时，也建议把锁止状态和线材参数与料号一起记录，减少后续批次仅凭外观复核的误差。
八、常见问题FAQ
A：不同连接器系列的二次锁结构不同。AMPSEAL 16采用一体式Housing和集成的TPA/PLR功能，不应照搬其他系列“另装Wedgelock”的经验。
A：应先按规定释放CPA，再操作主锁扣。强行拉开可能损伤锁扣、壳体或线束。
A：声音只是辅助信号。仍需确认TPA、主锁扣与CPA位置，检查壳体间隙，并按工艺要求完成轻拉与电气测试。
A：不建议。南京千弘达建议先退回检查端子入位、压接外形、密封件和孔位方向，避免把装配异常转化为不可见损伤。
结语
理解AMPSEAL 16锁止逻辑的关键，是把端子保持和连接器插合分开验证：TPA/PLR负责端子层级，主锁扣与CPA负责壳体层级。南京千弘达建议将“压接—插端子—锁TPA—对插—主锁扣—锁CPA—检测”固化为工艺顺序，并在任何锁止件操作力异常时停止排查，而不是依靠更大外力完成装配。
资料依据：TE Connectivity AMPSEAL 16官方FAQ；TE AMPSEAL 16官方目录。装配尺寸、工具和操作力应以对应完整料号的最新应用规范为准。
