因此，AMPSEAL 板端连接器选型不能简单理解为“找一个针数相同的型号”。南京千弘达在处理 TE 连接器询价与配套需求时，通常会把完整料号、针位数量、安装方向、对配壳体及PCB结构同时核对，以降低仅凭外观或简称采购造成的错料风险。
一、先弄清楚：AMPSEAL板端连接器是什么？

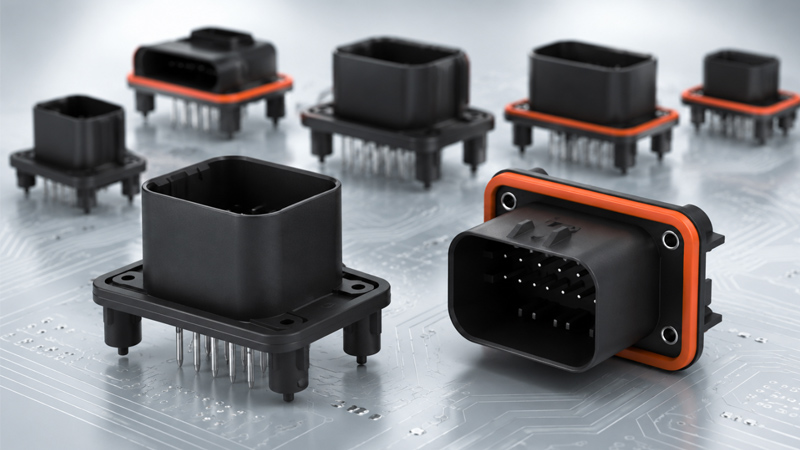

AMPSEAL 系列既包含线束侧连接器，也包含用于 PCB 的 Header。对于控制器生产企业而言，板端 Header 通常焊接并固定在 PCB 上，再与线束侧插头完成连接，从而形成线束与电子控制模块之间的接口。
AMPSEAL PCB Header 的典型特点包括：
- 采用适合恶劣环境应用的矩形密封连接结构；
- 常见针位包括8位、14位、23位和35位；
- 具有Vertical（垂直）和Right-Angle（直角）等PCB安装方向；
- 采用约1.3 mm等级的触点系统；
- 可提供不同键位、颜色、镀层及密封相关配置；
- 适用于线对板连接，并强调振动、灰尘、水汽等复杂环境下的连接可靠性。
二、AMPSEAL直插和弯插到底有什么区别？
国内采购沟通中常说的“直插”和“弯插”，在板端连接器场景下，本质上主要是在描述连接器对插方向相对于PCB的空间关系。
1. 直插：Vertical PCB Header
所谓AMPSEAL“直插”，一般对应 Vertical Header。连接器的对插方向与 PCB 平面形成垂直关系，线束插头通常从PCB正面上方或外壳开口对应方向插入。
这种结构比较适合以下设计：
- PCB上方有足够高度空间；
- 产品外壳开孔正对PCB表面；
- 线束可以沿垂直方向进入控制器；
- 希望减少PCB边缘横向占用。
2. 弯插：Right-Angle PCB Header
所谓“弯插”通常指 Right-Angle Header，也就是90°方向的板端结构。连接器对插方向更多是沿PCB平面方向展开，因此常用于线束需要从控制器侧面进入的场景。
比较典型的使用条件包括：
- PCB上方高度受限；
- 控制器壳体侧面开口；
- 线束需要横向布置；
- 板边接口较多，希望统一从设备侧面完成插拔。
3. 直插与弯插对照
| 对比项目 | 直插 / Vertical | 弯插 / Right-Angle |
|---|---|---|
| 对插方向 | 主要沿PCB垂直方向 | 主要沿PCB平面方向 |
| 空间重点 | 更关注PCB上方高度 | 更关注PCB边缘及侧向空间 |
| 典型壳体开口 | 顶部或正面对应接口 | 设备侧面接口较常见 |
| 线束走向 | 更适合垂直引出 | 更适合水平、侧向引出 |
| PCB布局重点 | 关注高度、插拔空间和器件避让 | 关注板边距离、侧向插拔及壳体干涉 |
| 是否可以直接互换 | 通常不能仅凭针数直接互换，PCB孔位、机械尺寸和安装方向均需要重新核对。 | |
三、AMPSEAL有多少针？8位、14位、23位、35位怎么选？
AMPSEAL PCB Header 常见的核心针位组合为8、14、23和35位。针位越多，能够集成的信号、电源或控制回路通常越多，但连接器尺寸、PCB占用和布线复杂度也会随之变化。
| 针位数量 | Vertical直插 | Right-Angle弯插 | 一般选型思路 |
|---|---|---|---|
| 8位 | 可选 | 可选 | 接口数量较少、控制回路较简单或需要紧凑布局的模块 |
| 14位 | 可选 | 可选 | 中等数量信号与供电回路，兼顾接口容量和体积 |
| 23位 | 可选 | 可选 | 控制信号较多，需要在单一接口中集成更多线路 |
| 35位 | 可选 | 可选 | 较高密度ECU、控制单元或多功能电子模块 |
需要强调的是，针位数量并不是越多越好。正确方法应当先统计实际I/O需求，再考虑后续平台升级、诊断回路、电源与地线分配以及PCB空间。
例如一个控制器当前只有18条线路，并不意味着一定要选择23位或35位中的某一个固定方案，而是需要继续判断未来是否需要增加传感器、CAN/LIN等通讯回路、诊断线路或冗余接地。如果平台后期存在扩展计划，可以合理保留部分空腔位，但没有必要为了“备用”无限增加针位。
四、8针、14针、23针、35针并不是型号的全部信息
这是 AMPSEAL 采购中非常容易出现错误的一点。
例如采购人员只提供“TE AMPSEAL 23针弯插”，从技术选型角度看，这仍然可能不足以唯一确定一个产品，因为同样的针数和安装方向下，还可能存在不同：
- Keying / Polarization：机械防错键位不同；
- Housing Color：颜色可能用于区分不同配置或键位；
- Contact Plating：触点镀层配置可能不同；
- Seal Configuration：是否带相关密封结构或密封配置不同；
- PCB Mounting Structure：板端固定及机械安装结构可能不同；
- Mating Interface：需要与对应的线端壳体正确匹配。
五、为什么同样针数，插头却可能插不上？
汽车及工业连接器通常会通过机械键位、防错结构和颜色配置降低错插风险。因此，即使两个AMPSEAL连接器都是相同的23位或35位，外观也非常接近，如果键位定义不同，正常情况下仍可能无法完成对插。
这类设计本身是一种防错机制。例如同一台设备可能存在多个外形相似的接口，如果完全依靠针数区分，生产线或者维修人员就存在插错接口的风险。通过不同键位，可以在机械结构层面阻止错误连接。
因此，南京千弘达建议在核对AMPSEAL板端型号时，至少同时获取原厂完整料号、板端照片、对配插头料号中的两项以上信息。对于没有完整料号的旧设备维修项目，则还应结合PCB安装尺寸和接口键位进一步确认。
六、镀锡8A、镀金17A应该怎么理解？
TE官方AMPSEAL产品资料针对1.3 mm触点体系给出了不同镀层条件下的最大电流能力参考，其中部分产品页面列出的参考值为镀锡最高8A、镀金最高17A。
但是工程设计中不能把这个数字直接理解成“每一个针脚都可以长期按照8A或17A满负荷工作”。连接器真实允许的工作电流还会受到很多因素影响：
- 环境温度；
- 实际通电回路数量；
- 线径与导体材料；
- PCB铜箔宽度和铜厚；
- 端子及板端触点接触电阻；
- 连接器内部温升；
- 设备散热条件；
- 振动、污染及长期老化环境。
尤其是在35位等高针位连接器中，如果大量回路同时承载较高电流，热量会在连接器和PCB局部区域累积。因此量产设计应依据具体型号的产品规范、温升曲线和整机测试结果完成降额，而不是只看产品页面中的“最大电流”数字。
七、板端连接器选型还必须检查PCB孔位
对研发工程师而言，AMPSEAL Header 的真正选型终点不是找到一个看起来正确的料号，而是确认产品图纸能够直接进入PCB设计。
重点至少包括以下内容：
- PCB推荐开孔位置；
- 针脚排列和Pin 1方向；
- 安装孔、定位柱或固定结构位置；
- 连接器本体最大外形尺寸；
- 对插后所需要的空间；
- PCB边缘与连接器之间的距离；
- 周围高器件、散热器和外壳是否发生机械干涉。
对于弯插结构尤其要注意板边空间。如果Header距离PCB边缘、机壳壁面或者其他器件太近，即使焊接没有问题，也可能出现线端插头没有足够空间完成插拔的情况。
对于直插结构，则应重点检查连接器上方净空高度以及插拔过程中线束和操作空间是否充足。
八、AMPSEAL需要做密封时，不能只看板端
很多项目选择AMPSEAL，是因为设备本身处于车辆、工程机械、农业机械或者户外工业设备等复杂环境，对灰尘、水汽、泥水和振动具有更高要求。
但是连接器的环境密封能力是一套完整系统共同实现的，不能理解为“购买一个防水Header就自动防水”。实际项目还需要核对：
- 板端Header具体密封配置；
- 对配线端壳体是否正确；
- 端子是否压接到位；
- 未使用孔位是否需要正确封堵；
- 插头是否完全锁止；
- 密封件是否损伤、污染或装配错位；
- 控制器外壳与连接器安装界面的密封是否可靠。
因此，在有明确IP等级或整机防水要求的项目中，应根据具体料号的TE技术资料和整机测试条件进行验证，而不能仅凭“AMPSEAL系列”名称推断所有型号拥有完全相同的防护能力。
九、板端和线端为什么一定要一起核对？
AMPSEAL是一套连接系统。PCB Header选对以后，还必须找到正确的线束侧壳体、端子以及相关附件。
一个完整的线对板BOM通常至少需要关注：
| 组成 | 需要核对的内容 |
|---|---|
| PCB Header | 针数、方向、键位、镀层、密封及安装结构 |
| 线端壳体 | 必须与板端接口及键位相匹配 |
| 压接端子 | 线径、镀层、材料及适用壳体 |
| 密封相关部件 | 根据具体结构核对密封及未用孔位处理 |
| 附件 | 根据项目需要核对后盖、线束保护及辅助锁止配置 |
如果只购买Header而没有核实对配件，后续最常见的问题就是板子已经生产，才发现原有线束插头无法匹配。对于新项目，南京千弘达通常更建议按照“板端Header + 对配壳体 + 端子 + 密封/附件”的方式一次性建立配套关系。
十、AMPSEAL板端连接器建议按照这7步选
- 确定所需线路数量：确认8、14、23、35位中哪一种能够满足当前及后续接口需求。
- 确定安装方向：根据PCB位置和线束走向选择Vertical直插或者Right-Angle弯插。
- 确定键位：特别是设备存在多个相似接口时，必须核对防错结构。
- 确认对配壳体：不能等到PCB已经打样后再寻找线端插头。
- 核对电流与镀层：结合真实负载、工作温度、线径及温升要求确定。
- 核对密封与机械安装：根据设备防护等级、振动及安装环境选择具体配置。
- 最后核对原厂图纸：把PCB孔位、外形尺寸、Pin编号和安装空间确认完成后再进入样品及批量采购。
如果线束需要从PCB正上方或垂直方向插入，优先查看AMPSEAL Vertical Header；如果线束需要沿PCB侧面进入，则优先查看Right-Angle Header。随后再从8、14、23、35针中确定针位，并继续核对键位、镀层、密封配置和完整原厂料号。
十一、AMPSEAL采购中最常见的5个错误
错误1：只报“23针AMPSEAL”
针数只能确定产品范围的一部分，方向、键位及具体配置仍可能不同。
错误2：把直插和弯插理解成端子形状
在PCB Header采购场景中，更重要的是确认连接器与PCB之间的安装和对插方向，而不是仅通过照片判断“针脚有没有弯”。
错误3：针数相同就认为可以对插
机械键位不同的产品即使针位数量一致，也可能无法配合。
错误4：看到17A就按照17A设计所有回路
原厂最大额定能力不能替代系统温升和降额设计，尤其需要关注多回路同时通电时的热累积。
错误5：没有确认图纸就直接画PCB
这一错误的返工成本最高。产品样品最好与正式PCB Footprint同时核对，确认实物方向、Pin 1和机械固定位置。
十二、常见问题FAQ
Q1：TE AMPSEAL板端连接器常见有多少针？
A：AMPSEAL PCB Header常见针位包括8位、14位、23位和35位。具体选哪一种，应按照实际I/O数量、接口扩展需求及PCB空间综合确定。
Q2：AMPSEAL直插和弯插可以互换吗？
A：不能简单互换。Vertical和Right-Angle在安装方向、PCB布局以及机械空间方面存在明显差异，更换方向通常意味着PCB及机壳结构也需要重新检查。
Q3：同样是23针AMPSEAL，为什么两个型号不一样？
A：除针数之外，还可能存在键位、颜色、镀层、密封方式以及机械安装结构等差异，因此最终应以TE完整原厂料号和产品图纸为准。
Q4：AMPSEAL板端型号确定后，还要核对什么？
A：还应核对对配线端壳体、压接端子、线径、键位、密封相关部件以及PCB推荐孔位，最好把整套连接系统一次确认。
Q5：没有完整料号，只有连接器照片能不能找型号？
A：可以用于初步缩小范围，但照片通常不足以完成最终确认。最好补充针位数量、直插/弯插方向、连接器正反面照片、PCB尺寸、线端插头料号以及设备原BOM信息。
十三、总结：AMPSEAL板端选型，先确定方向，再锁定针数和完整料号
TE AMPSEAL系列板端连接器的选型逻辑可以概括为：先确认Vertical直插还是Right-Angle弯插，再确定8、14、23或35位针数，随后核对键位、镀层、密封结构、PCB安装尺寸以及对配线端零件。
对于新项目，研发阶段就应把Header与线束端连接系统同步确定；对于维修、替换和紧急采购项目，则应尽量提供完整原厂料号以及实物照片，避免仅根据“多少针、什么颜色”判断。南京千弘达可围绕TE AMPSEAL等进口连接器需求协助进行完整料号、配套关系和采购信息核对，帮助采购与工程人员减少错料、漏配和重复确认带来的时间成本。
