Molex MX150汽车连接器怎么选？针数、密封、线径与板端配置一次看懂
Molex MX150汽车连接器怎么选？针数、密封、线径与板端配置一次看懂
Molex MX150属于汽车及交通运输领域常见的紧凑型连接器系列。实际选型时，应同时确认 回路数量、插头/插座方向、密封形式、线径与绝缘外径、端子规格、镀层、板端或线对线结构、CPA/TPA配置以及工作电流和环境条件。
如果只根据“4针MX150”“8针MX150”采购，即使针数完全一样，也可能因为键位、颜色、端子、密封、板端方向或者系列版本不同而无法互配。
一、Molex MX150到底是什么类型的汽车连接器？

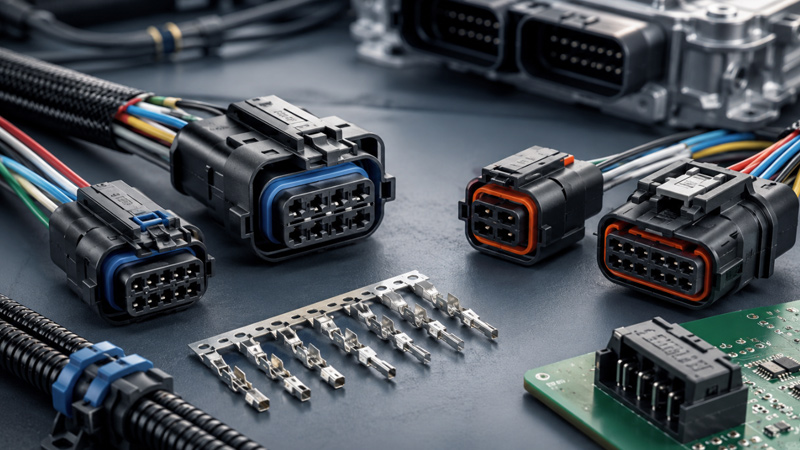

MX150并不是一个单独的连接器料号，而是一套包含连接器壳体、端子、密封结构、二次锁、线对线产品以及板端Header等多个部件的连接系统。 Molex官方MX150产品系列覆盖多种汽车和商用车辆应用，可用于车身线束、灯具、传感器、ECU、电机控制、雨刮、车门、座椅以及底盘等位置。
对采购和工程人员而言，理解这一点非常重要：客户询问“MX150有没有现货”时，首先需要把需求拆分成具体组成部分， 而不是直接按照系列名称报价。
| 选型项目 | 需要确认什么 | 常见风险 |
|---|---|---|
| 针数/回路数 | 实际使用回路、预留回路、单双排结构 | 针数相同但结构或键位不同 |
| 公母端 | Receptacle、Blade、Header及实际配对关系 | 只凭“公头、母头”口头描述容易混淆 |
| 密封 | Mat Seal、Cable Seal、接口密封及附件 | 壳体有密封不代表整套系统自动达到目标等级 |
| 线径 | AWG/mm²、绝缘外径、导体类型 | 只看平方数，不核对绝缘外径 |
| 端子 | 规格、Grip Code、镀层、适用线径 | 端子能插进去，但压接并不合格 |
| 板端 | 方向、针数、安装方式、PCB孔位 | 把线对线连接器误认为都有对应板端 |
| 锁止附件 | TPA、CPA、Backshell等 | 漏采购附件导致无法完成装配 |
二、MX150针数怎么选？先区分“系列范围”和“具体产品”
从MX150整个产品家族来看，可提供从较少回路到最高20回路的多种方案。 但“2～20回路”代表的是产品家族覆盖范围，并不意味着每一种壳体结构都连续提供2针、3针、4针一直到20针所有规格。
1. 双排MX150常见配置
典型双排密封结构中，可以看到2×2、2×3、2×4、2×6、2×8、2×10等配置， 对应4、6、8、12、16和20个回路。不同产品世代、密封方式及应用系列仍应以具体Molex料号和工程图为准。
2. 不要把“针数一样”理解成“可以互换”
汽车连接器为了防止线束装配错误，通常会设计不同的机械键位、颜色、锁止结构和接口编码。 因此两个同为8回路的MX150连接器，也可能因为Keying不同而无法插合。
3. 是否需要预留空位？
如果项目后期可能增加传感器、电源或者控制信号，可以在空间和成本允许的情况下预留少量回路。 但空腔是否需要堵塞、如何保证密封以及是否存在专用堵头，需要根据具体连接器设计确认， 不能简单把未使用孔位长期裸露在外。
三、MX150密封结构怎么选？Mat Seal是理解重点
MX150的重要特点之一，是在部分1.50mm端子系统中采用整体式Mat Seal密封结构。 与每根导线分别安装独立线封的传统结构相比，整体密封可以减少零件数量，同时有利于连接器小型化和装配效率提升。
1. Mat Seal整体密封
Mat Seal通常位于连接器后部，导线和端子经过对应孔位穿过整体密封件。 这种设计的优点是零件数量少，但对导线绝缘外径、端子压接状态和导线表面更加敏感。
如果导线外径明显偏小，密封孔可能无法获得足够压缩量；如果绝缘外径过大， 又可能出现穿线困难、密封件翻卷或者装配阻力过大的情况。
2. Cable Seal独立线封
MX150产品家族中也存在使用独立Cable Seal的结构。 此时必须同时核对线封型号、颜色、适配线径以及端子型号。 不能把其它汽车连接器上尺寸相近的防水栓直接代用。
3. IP67和IPx9K不能脱离完整配置理解
部分MX150双排密封系统的官方规格可以达到IP67；在满足指定配置和附件条件时， 还可满足更高压力冲洗相关的IPx9K要求。 但实际防护能力来自连接器壳体、Mat Seal、接口密封、导线外径、CPA、Backshell及装配工艺等多个因素共同作用。
四、MX150线径怎么选？22～14 AWG只是第一层条件
Molex MX150 1.50mm端子系统覆盖的典型导线范围可达到22～14 AWG， 适合汽车信号线路以及一定功率等级的供电线路。 但是工程选型时不能只问“这根线是多少平方”。
真正需要同时确认以下四项：
- 导体截面积：例如AWG或mm²。
- 绝缘层外径：决定导线与Mat Seal或Cable Seal能否正确密封。
- 端子Grip Code：必须与导线范围对应。
- 线材标准：不同汽车导线的绝缘材料和外径并不完全相同。
以部分MX150双排Mat Seal规格为例，ISO汽车导线绝缘外径范围可涉及约1.20～2.40mm， SAE导线对应的适用范围又有所区别。因此，同样是0.5mm²或者1.0mm²导线， 如果采用不同绝缘材料，最终外径不同，也不能直接认为一定适用同一套端子和密封结构。
端子为什么还要区分22、18、14等Grip Code？
Grip Code可以理解为端子压接区域针对不同导线尺寸设计的规格。 使用错误规格可能造成导体压接不足、绝缘支撑异常、拉脱力不足或者压接变形。
南京千弘达在处理MX150类汽车连接器询价时，通常更建议客户同时提供 “连接器壳体料号 + 端子料号 + 线径 + 导线外径”，这样比单独按照壳体寻找配件更容易避免错配。
五、MX150电流最高22A，是不是每一针都能跑22A？
不是。
Molex对MX150系列给出的产品能力可达到最高22A，但这个数字不能理解为： 任意MX150端子、任意线径、任意环境温度下，每一个回路都能够长期连续通过22A。
实际允许电流至少受以下因素影响：
- 导线截面积；
- 端子规格和镀层；
- 连接器回路数量；
- 同时加载的回路数量；
- 环境温度；
- 线束散热条件；
- 端子压接电阻；
- 使用寿命及插拔次数。
例如20回路连接器中只有少数回路带较大负载，与20个回路同时承担高负载， 连接器内部温升完全不同。因此正式设计时应结合Molex对应端子的Derating Curve、电流测试条件及整车温升要求进行确认。
六、MX150端子镀锡、镀金、镀银应该怎么选？
MX150端子存在Tin（锡）、Gold（金）以及Silver（银）等不同镀层方案。 不同镀层主要是为了适应不同电气性能、温度、环境和寿命要求，并不是简单按照“越贵越好”选择。
| 判断因素 | 选型关注点 |
|---|---|
| 普通车身电路 | 结合原厂推荐规格判断，不能仅因成本选择镀层 |
| 小信号线路 | 重点关注长期接触稳定性和低电平电气性能 |
| 较高温环境 | 确认端子镀层是否满足对应Temperature Class |
| 较高电流 | 同时核对温升、线径及端子Derating数据 |
| 维修替换 | 优先保持原设计端子规格和镀层一致 |
尤其是发动机舱或者高温区域，不能仅根据连接器外壳耐温判断整套连接系统是否适用， 因为高温等级往往还会对端子镀层以及具体部件提出额外要求。
七、MX150板端连接器怎么选？不要只看3.50mm间距
除了线对线方案，MX150还提供Wire-to-Board板端连接方式。 这也是很多ECU、灯具控制板、执行器模块和汽车电子PCB设计中容易选错的部分。
部分MX150双排密封Header采用约3.50mm Pitch结构，并提供例如8回路和20回路等板端方案， 同时存在不同的端接和安装形式。
板端Header至少需要确认六个参数
部分MX150双排板端Header的官方规格对焊接工艺有明确限制，例如特定Solder Tail产品采用波峰焊， 并不适合直接按照普通SMT连接器的思路进行回流焊。因此在设计PCB之前，应先把完整Molex料号确定下来。
八、低压MX150与60V MX150为什么不能混为一谈？
MX150系列目前既存在传统汽车低压应用，也存在面向48V架构等场景的Mid-Voltage方案。 Molex产品家族资料显示，部分MX150中压连接方案工作电压可以达到60V。
但这里最容易出现一个误解： “MX150系列最高60V”不等于“任何一个MX150料号都是60V连接器”。
一些传统MX150具体系列的规格仍按照14V DC低压汽车系统定义，而中压版本需要满足相应结构、端子、绝缘和污染等级条件。 因此涉及48V平台时，采购和工程人员应核对具体Series Number及产品规格书，而不能沿用传统12V/14V系统的旧料号直接判断。
九、TPA和CPA分别有什么作用？为什么不能漏掉？
TPA：Terminal Position Assurance
TPA主要用于确认端子已经正确插入并锁定在连接器内部。 MX150部分产品会将TPA结构预装在壳体中，可以降低线束装配过程中端子未完全到位的风险。
CPA：Connector Position Assurance
CPA主要用于进一步确认两个连接器已经完成正确插合和锁止， 并降低振动环境下意外松脱的可能。
在汽车连接器BOM中，这些部件有时被采购人员误认为“可有可无的小塑料件”， 实际上它们可能属于连接可靠性设计的重要组成部分。
因此南京千弘达建议，在核对MX150完整BOM时，不仅要检查Housing和Terminal， 还应同时核对TPA、CPA、Seal、Backshell及其它指定附件。
十、MX150完整选型建议按照这8步进行
十一、采购MX150最常见的7个错误
- 只提供“MX150 + 针数”，没有完整料号。
- 只买Housing，没有同时确认Terminal。
- 只按线径选端子，不核对绝缘外径。
- 忽略Keying和颜色编码，导致同针数产品无法插合。
- 漏掉TPA、CPA、Seal或Backshell等附件。
- 看到22A参数，就直接按每个回路22A设计。
- 把60V产品家族能力错误套用到普通低压MX150型号。
十二、询价MX150时，最好一次提供哪些资料？
- □ Molex完整原厂料号；
- □ 需求数量；
- □ 公端、母端或配对端信息；
- □ 回路数量；
- □ Wire-to-Wire或Wire-to-Board；
- □ 导线截面积/AWG；
- □ 导线绝缘外径；
- □ 端子料号及镀层要求；
- □ 是否需要密封；
- □ TPA、CPA、Seal、Backshell等附件；
- □ 板端Header方向和安装方式；
- □ 工作电流、电压及环境温度；
- □ 样品、试产还是批量采购；
- □ 目标交期。
如果客户暂时没有完整料号，也可以提供产品照片、现有连接器标签、针数、线径、配对端以及设备应用信息辅助识别。 对于汽车连接器而言，前期多核对几个参数，通常比物料到货后发现无法装配的成本低得多。
十三、常见问题 FAQ
Q1：Molex MX150一般有多少针？
MX150整个产品家族覆盖2～20回路的多种连接方案，但具体针数取决于对应产品结构。 双排产品中可见4、6、8、12、16、20回路等配置，选型时仍应以完整Molex料号为准。
Q2：MX150是不是防水连接器？
MX150有密封和不同结构版本。部分双排密封系统可以达到IP67， 但最终密封性能取决于连接器、密封件、导线外径、端子装配和附件等完整系统，不能只看壳体名称判断。
Q3：MX150适合多粗的线？
MX150 1.50mm端子系统典型覆盖22～14 AWG范围。 但正式选型还要检查导线绝缘外径以及对应端子Grip Code，不能只按AWG或平方数判断。
Q4：MX150最大电流是多少？
Molex产品家族资料给出的能力最高可达22A，但实际可用电流受到端子、线径、环境温度、 回路加载数量和散热条件等因素影响，因此不能理解为所有针脚均可长期固定通过22A。
Q5：MX150有板端连接器吗？
有。MX150提供Wire-to-Board配置，部分双排密封Header包含8回路、20回路等方案， 同时需要根据PCB设计确认方向、端接方式、孔位、键位以及与线束端的配对关系。
Q6：MX150可以用于48V汽车系统吗？
MX150系列已有面向Mid-Voltage应用的产品，可支持部分48V系统需求， 但必须选择对应中压型号。传统低压MX150料号不能因为属于同一产品家族就直接按照60V使用。
十四、总结：MX150选型本质上是整套连接系统匹配
Molex MX150汽车连接器的选型并不复杂，真正容易出问题的是只看一个参数。 正确方法应该把针数、Keying、密封、线径、绝缘外径、端子、镀层、TPA、CPA、板端Header、电流、电压和环境条件 放在同一个BOM体系中核对。
对于已有明确Molex完整料号的项目，可以直接按照料号核对供应； 对于只有样品、照片或者部分参数的项目，则应先完成型号识别和配套关系确认，再进入样品和批量采购阶段。
南京千弘达在汽车连接器供应与配套过程中，更重视完整料号、配对关系和端子线径的一致性。 尤其面对MX150这类系列化程度较高的汽车连接器，前期把技术参数确认完整， 才能减少样品错配、生产停线和批量退换料风险。
对线束厂、汽车电子制造企业以及维修备件采购而言， 南京千弘达建议将“连接器壳体 + 端子 + 密封件 + 锁止附件 + 配对端” 作为一个完整连接系统进行管理，而不是分别独立采购，这样更有利于后续试产、批量供货和质量追溯。
