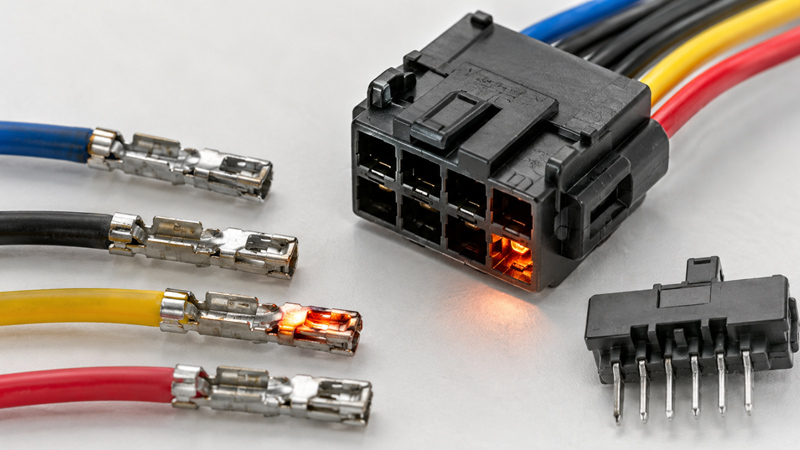

Molex Micro-Fit 3.0属于3.00mm间距的小型电源及信号连接器系统，在工业设备、服务器、控制器、电源模块、家电和紧凑型电子设备中较为常见。由于尺寸较小，在有限空间内承担一定电流时，端子压接质量、线径以及散热条件都会对温升产生明显影响。

在实际询价、选型及异常分析过程中，南京千弘达经常遇到一种情况：连接器型号本身没有选错，端子也能正常插入，但设备运行一段时间以后，线端、壳体或者板端焊针附近出现温度明显升高。此时如果只更换端子而不检查电流和压接工艺，问题往往还会重复出现。

一、Micro-Fit 3.0为什么会发热？先理解I²R

连接器本身并不是理想的零电阻导体。导线、压接区、端子接触界面、板端引脚、焊点以及PCB铜箔都会形成一定电阻。

其中，P代表产生的热功率，I代表通过连接点的电流，R代表该位置的电阻。

这个公式最重要的信息是：电流是平方关系。例如，在电阻没有变化的情况下，电流增加到原来的2倍，理论发热功率会增加到原来的4倍。

反过来，如果电流没有变化，但由于压接不足、端子氧化、插合不到位或端子弹片失效导致接触电阻增加，同样可能出现局部高温。

二、不要把“最高10.5A”理解成每个Micro-Fit 3.0端子都能跑10.5A

Molex公开的Micro-Fit系列资料中会看到“最高可达10.5A”一类参数，但这里的关键词是“最高”。它代表产品系列在特定结构及测试条件下能够达到的能力，并不等于所有Micro-Fit 3.0端子、所有针位以及所有线径都能够长期承受相同电流。

例如，不同Micro-Fit 3.0端子料号本身就可能具有不同的单触点电流参数。同时，Molex产品规范明确要求根据回路数量、环境温度、PCB铜箔、线材结构和压接质量等因素考虑电流降额。

因此，工程人员遇到发热时首先要问的不是：

“Micro-Fit 3.0能不能过这个电流？”

而应该问：

“我现在这个完整BOM组合，在当前温度、线径、针位数量和通电方式下，是否适合持续承载这个电流？”

三、第一项排查：实际电流是否过高

建议同时记录启动电流、稳定运行电流和峰值电流，而不是只看电源铭牌或者设备的平均功率。

尤其是在双排、多针位连接器中，如果多个相邻回路同时承担较大电流，单独测试某一Pin得到的结果不能简单等同于整机实际运行状态。

四、第二项排查：线径是否真的匹配

Micro-Fit 3.0产品体系可覆盖多种线径，但“连接器支持某个AWG范围”和“当前端子料号适配这个线径”是两个不同概念。

选线时至少应同时检查：

• 导体AWG或平方毫米数；
• 导体实际股数和单丝直径；
• 裸铜还是镀锡铜；
• 绝缘外径；
• 端子对应的线径范围；
• 压接模具对应的线径档位；
• 线束长度及允许压降。

需要特别提醒：AWG只描述导体尺寸，并不能完全代表线材的载流能力。绝缘耐温等级、线束捆扎方式、环境温度和散热条件都会影响最终结果。

五、第三项排查：压接是否“看起来正常，实际上电阻偏大”

压接后的Micro-Fit 3.0端子，即使外观没有明显变形，也可能存在压接质量问题。

1. 导体压接高度不合适

压接高度过大，可能意味着压接不足，导体和端子之间没有形成足够紧密的机械与电气连接；压接高度过小，则可能导致铜丝损伤、端子材料过度变形甚至降低机械强度。

不同端子和线径对应不同压接高度要求，不能用一个固定数值处理所有Micro-Fit 3.0端子。

2. 剥线长度不正确

剥线太短时，导体没有充分进入导体压接区域；剥线过长时，又可能导致裸铜暴露过多，甚至进入不应该进入的位置。

3. 铜丝被切断或散丝

如果剥线时切断部分铜丝，实际有效截面积就会降低。在线径本身已经偏小或者电流较高的情况下，这种问题很容易转化为局部发热。

4. 绝缘压接位置错误

绝缘翼主要负责机械固定和应力释放，不应该取代导体压接。若导体位置错误，即使外观牢固，也不代表电气连接可靠。

5. 模具或压接工具不匹配

不同端子、线径和包装形式应使用匹配的应用工具。使用通用钳、磨损模具或者错误档位，都可能造成压接截面不稳定。

六、拉力测试合格，为什么仍然可能发热？

这是实际生产中非常容易产生误判的一点。

拉力测试主要反映端子与导线之间的机械保持能力。机械强度合格当然很重要，但它并不能百分之百替代电气性能检查。

某些压接虽然能够通过拉力测试，但如果存在导体表面异常、污染、压接区域接触状态不理想等问题，仍然有可能表现出较高的微欧级或毫欧级电阻。

所以针对“通大电流后发热”的故障，建议至少同时观察三个指标：

• 压接高度是否符合对应工艺要求；
• 拉力是否满足要求；
• 压接区电压降或低电阻测试结果是否异常。

七、第四项排查：接触电阻到底发生在哪一段

很多人测出“连接器发热”以后，就直接认定是公母端子的接触电阻过大。实际上，一个完整回路中至少包括以下几个可能产生电阻的位置：

1. 导线本身；
2. 导线与压接端子的连接区域；
3. 公端子与母端子的接触界面；
4. 端子与板端针脚或焊接结构；
5. PCB焊点；
6. PCB铜箔和过孔。

因此，排查的关键不是简单测一个“总电阻”，而是要尽量将不同区域分段测量。

八、为什么普通万用表不适合直接测Micro-Fit接触电阻？

Micro-Fit 3.0正常接触电阻通常属于毫欧级。普通数字万用表表笔自身电阻、接触压力以及测试线电阻，就可能与被测对象处于同一个数量级。

因此，直接把万用表调到电阻档测量连接器，很容易得到波动很大的结果。

更合适的方法是：

• 采用四线制低电阻测试仪；
• 或者在稳定工作电流下测试连接点两端的毫伏压降；
• 保证测试点和测试压力一致；
• 使用合格样品作为基准进行对比。

例如，同样通过稳定电流时，如果某一个端子的压降明显高于其他正常端子，通常意味着该位置存在额外电阻。

九、Molex规范中的10mΩ和5mΩ应该怎么理解？

在Micro-Fit 3.0相关产品规范的低电平测试中，可以看到两个非常值得关注的指标：

这里必须强调：这些指标来自规定的实验测试条件，不能简单理解成“现场只要测到9.9mΩ就一定安全，10.1mΩ就一定故障”。

工程现场更有效的方法，是在相同测试条件下，将正常样品、异常样品和重新压接样品进行对比。如果异常端子的压降或电阻明显高于正常组，就可以进一步定位问题。

十、第五项排查：端子是否完全插到位

压接完成并不等于连接完成。端子压接正常，但如果插入塑壳时没有完全到位，也可能导致接触区域不足。

重点检查：

• 端子锁止弹片是否完全进入塑壳定位位置；
• 从连接器前端观察端子位置是否整齐；
• 轻拉导线时端子是否发生后退；
• 公母壳体是否完全锁合；
• 是否存在端子退针、歪针或插合深度不足；
• 如果使用TPA结构，TPA是否正确锁定。

端子未完全到位时，实际有效接触面积可能下降，从而造成局部接触电阻升高。

十一、第六项排查：端子镀层、污染和插拔损伤

如果设备早期正常，使用一段时间后才开始发热，应重点关注接触界面是否发生变化。

常见情况包括：

• 端子表面存在油污、粉尘或其他污染物；
• 长期处于潮湿或腐蚀性环境；
• 异常插拔导致接触区域刮伤；
• 重复插拔超过设计使用条件；
• 公母端子镀层或结构搭配错误；
• 使用来源不明或规格不一致的替代端子。

尤其是发生过明显过热的端子，不建议仅仅冷却后继续使用。过热可能已经改变端子的弹性、镀层状态或塑壳结构，应进一步判断是否需要整体更换。

十二、从发热位置，快速判断问题大致在哪

十三、温升多少算异常？不要只看绝对温度

判断连接器是否过热时，建议同时记录环境温度和连接器温度，而不是只说“摸起来很烫”。

温升可表示为：

Molex相关产品规范的额定电流验证采用不超过约+30℃温升的测试思路。但这一数值属于规定条件下的产品资格测试依据，实际设备仍应结合最终产品安全标准、连接器具体料号、线材、周边热源以及使用寿命要求进行评价。

例如：

• 环境温度25℃，连接器50℃，温升约25℃；
• 环境温度55℃，连接器80℃，同样也是约25℃温升；

两种情况下温升相似，但材料长期承受的绝对温度完全不同，因此工程判断必须同时考虑绝对温度 + 温升。

十四、推荐的Micro-Fit 3.0发热排查流程

十五、出现发热以后，常见的错误处理方式

错误一：直接换更粗的线

如果真正的问题是压接不良或者端子接触界面异常，仅仅加粗导线并不能解决接触点高电阻。

错误二：看到系列写着10.5A，就认为所有配置都可以跑10.5A

连接器额定能力必须落实到具体端子、线径、回路数量和环境条件。

错误三：只用红外测温枪测塑壳表面

内部端子温度可能高于塑壳表面，而且不同材料表面发射率会影响红外测量结果。需要尽量建立一致的测量方法。

错误四：压接后用力拉不掉，就认为压接肯定合格

机械保持力和电气接触性能有关联，但不是完全等价关系。

错误五：发现一个端子烧蚀后继续反复插拔测试

已经过热或烧蚀的接触面可能发生永久性变化，继续使用会干扰故障判断。

十六、批量生产时怎样预防Micro-Fit 3.0压接发热？

相比出现异常以后逐个返修，更有效的方法是在生产端建立过程控制。

对于持续大电流、密集多回路或者设备内部环境温度较高的产品，南京千弘达建议在样机阶段就做实际线束长度、实际PCB和实际负载条件下的温升测试，而不是仅依据连接器目录上的最大额定值确定设计。

十七、FAQ：Micro-Fit 3.0端子发热常见问题

十八、选型和排查时需要准备哪些信息？

如果需要判断Micro-Fit 3.0端子是否适合某一负载，建议一次性准备以下信息：

• 连接器完整料号；
• 公端和母端端子完整料号；
• 针位数量以及实际通电Pin数量；
• 每个Pin持续电流和峰值电流；
• 导线AWG或mm²；
• 导线绝缘外径；
• 环境最高温度；
• 线束长度；
• 是否Wire-to-Wire或Wire-to-Board；
• 板端PCB铜厚、线宽及过孔结构；
• 目前测得的温度和发热位置。
