在电子设备、家电控制板、小型电源、工业设备以及各种线束组件中，JST XH与PH都是非常常见的线对板连接器系列。实际采购和维修过程中，经常有人把两种连接器放在一起比较，甚至提出：“尺寸看起来差不多，端子是不是可以共用？”

这种判断方式存在较大风险。连接器端子的兼容性并不是只看宽度和外观，而是由端子、塑壳、板端针座、导线以及压接工艺共同决定。南京千弘达在连接器配套和料号核对过程中，也经常遇到客户只提供实物照片，却没有完整Housing、Terminal和Header料号的情况，而XH与PH正是容易被混淆的典型系列之一。

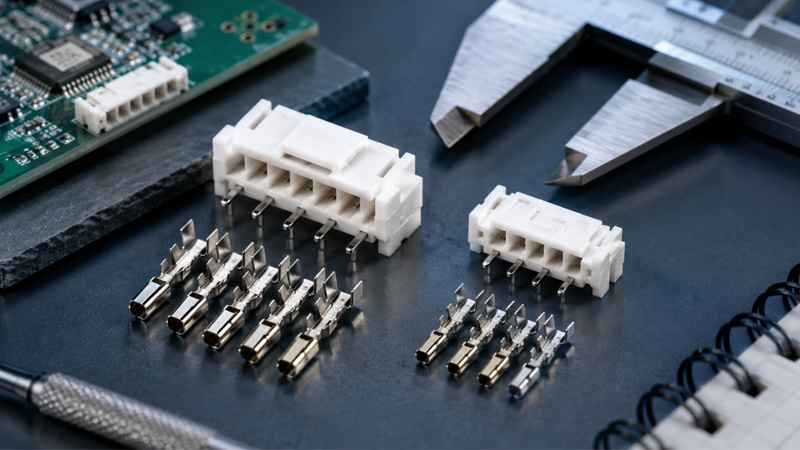

一、JST XH和PH首先就不是同一个间距体系

区分XH和PH，最直观的参数就是Pitch，也就是相邻两个回路中心之间的距离。

2.5mm和2.0mm看起来只相差0.5mm，但对于小型连接器来说，0.5mm已经足以改变整个端子腔、针座排列以及塑壳宽度。

例如两芯连接器可能因为整体尺寸较小而让人感觉差异不明显；当针数增加到6Pin、8Pin甚至更多时，累计的中心距差异会越来越明显。因此，“间距接近”实际上并不是连接器可以兼容的技术依据。

二、为什么XH端子不能直接装进PH塑壳？

1. 端子本体尺寸不同

压接端子并不是一片简单的金属片。一个完整端子通常包含导体压接区、绝缘压接区、止退结构、接触弹片以及与板端针配合的接触区域。

XH与PH属于不同系列，其端子本体的宽度、高度、长度以及局部结构并不是按照同一个尺寸体系设计。因此，即使将端子从料带上剪下来后肉眼观察比较接近，也不能据此认为两者可以共用。

2. Housing内部端子腔尺寸不同

塑壳内部并不是简单的方形通孔。每一个端子腔都有与对应端子相匹配的导向结构和定位尺寸。

如果把XH端子强行插入PH Housing，可能出现：

• 端子尺寸偏大，根本无法插入；
• 插入过程中刮伤端子或塑壳；
• 看似进入Housing，但没有到达规定位置；
• 端子位置发生偏移，无法与板端针准确接触；
• 端子被塑壳挤压后发生永久变形。

3. 端子的止退锁止位置不同

压接端子装入Housing之后，必须依靠端子与塑壳内部的锁止结构固定。如果锁止位置不匹配，即使端子能够进入塑壳，也可能无法可靠锁住。

这种问题在线束初检时未必马上暴露。真正装机后，在插拔、运输或者振动过程中，导线一旦受到向后的拉力，端子可能发生退针。

三、XH和PH的接触结构不同，同样影响可靠性

连接器最终需要依靠端子接触弹片与Header中的金属针形成稳定接触。

端子接触区域需要同时满足多个条件：

• 接触位置正确；
• 接触压力处于设计范围；
• 插入力不能过大；
• 保持力不能过低；
• 接触电阻必须稳定；
• 经过一定次数插拔后仍能维持可靠连接。

如果使用非对应系列端子，即使板端针能够勉强进入端子的接触区域，也可能因为接触弹片位置、包覆范围或预紧力不同而造成接触压力异常。

接触压力不足时，长期使用可能导致接触电阻上升；压力过大则可能造成针座或端子变形。因此，连接器可靠性不能只用“通电测试能够导通”来判断。

四、两种系列适用导线和压接条件也有差异

XH系列整体尺寸比PH系列更大，因此能够覆盖的部分导线规格也有所不同。以JST公开系列参数来看，XH能够覆盖到相对更大的导线规格，而PH更加偏向小型化和高密度布线。

端子与导线匹配时，至少要确认以下参数：

• 导体截面积或AWG线规；
• 绝缘外径；
• 导体压接高度；
• 绝缘压接高度；
• 压接翼成形状态；
• 拉脱力；
• 端子压接后的整体高度和宽度。

如果把原本用于另一系列的端子强行压接到现有导线上，即使压线钳能够完成机械动作，也不等于形成了合格压接。

五、额定电流和额定电压不同，更不能简单替代

除了机械尺寸，XH和PH的电气规格也并不完全相同。

XH系列典型规格可以达到3A级电流和250V AC/DC级电压；PH系列则更偏向小型化应用，其典型规格为2A级和100V AC/DC级。实际允许值还需要结合具体端子、线径、回路数、工作温度和设备设计判断。

因此，如果原设计使用XH，而维修时仅因为“PH看起来更小、也能接上线”就直接替代，可能改变原系统的电流余量、绝缘设计以及温升表现。

六、为什么市场上经常有人把XH和PH搞混？

其中一个重要原因，是市场上大量连接器只以“几Pin、几毫米间距”进行描述，而没有完整标注制造商和系列。

另外，还有部分非原厂兼容连接器采用类似外观设计，进一步增加了识别难度。

常见错误包括：

• 把2.5mm和2.54mm连接器笼统称为同一规格；
• 把2.0mm连接器只按针数判断系列；
• 只测量塑壳外宽，没有测量Pin中心距；
• 只看板端针座外观，没有核对针座料号；
• 认为同样是JST品牌，端子就可以跨系列共用。

实际上，即使属于同一个品牌，不同系列之间也不存在天然的互换关系。是否能够共享端子，必须由制造商的产品资料明确说明。

七、XH与PH常见料号应该怎样理解？

在实际询价过程中，最好不要只写“JST XH端子”或者“JST PH端子”，而应该提供完整料号。

需要注意，同一个系列内部还可能因为线径、端子结构、表面处理、包装方式以及设备压接要求不同而存在多个Terminal料号。因此，确认到“XH系列”这一级通常还不够。

八、只有塑壳和实物，没有料号时怎么判断？

九、采购JST端子时，建议一次核对这6项信息

如果需要采购XH、PH或者其他JST系列连接器，为避免拿到“看起来一样但实际上装不上”的物料，询价时建议一次提供以下信息：

1. 制造商品牌，例如JST；
2. 完整端子料号；
3. Housing完整料号；
4. 板端Header完整料号；
5. 使用导线的AWG或平方数以及绝缘外径；
6. 需求数量、包装方式及交期要求。

对于只有样品、照片或者旧线束，没有完整料号的情况，可以先根据间距、Pin数、Housing结构、端子尺寸和线径逐步排查。南京千弘达在处理JST、Molex、TE等进口连接器询价时，也建议客户尽可能同时提供正面、侧面、端子面以及包装标签照片，从而降低识别错误的概率。

十、如果已经把XH与PH端子混用了，应该怎么办？

如果已经进行了试装，不建议因为暂时能够导通就继续批量生产。

可以重点检查以下项目：

• 端子是否能够完全插入Housing；
• 是否能够听到或感受到正常锁止；
• 轻拉导线后端子是否发生退针；
• 从Housing前端观察端子位置是否一致；
• 与Header插合时是否出现异常阻力；
• 插合后是否存在明显松动；
• 通电负载下是否产生异常温升；
• 是否已经按照对应端子要求完成拉力和压接尺寸检查。

如果确认端子与Housing并非原厂规定组合，更稳妥的处理方式通常是重新使用正确Terminal进行压接，而不是继续把错误组合投入使用。

十一、常见问题 FAQ

十二、结论：连接器端子能否互换，不能只看“像不像”

JST XH和PH虽然都是常见的小型线对板连接器，但两者属于完全不同的尺寸体系。XH采用2.5mm间距，PH采用2.0mm间距，同时在端子结构、塑壳端子腔、锁止位置、适用导线以及额定电气参数方面存在明显差异。

因此，XH端子与PH端子原则上不能直接互换，更不建议通过强行插装的方式混用。

实际选型时，应建立“Terminal + Housing + Header + Wire”的完整配套关系。如果遇到停产料、缺货料或者现有库存需要替代，也应先完成尺寸、电气参数和可靠性核验，而不是只依据Pitch和外观寻找替代。对于JST及其他进口连接器型号识别、端子配套和现货需求，南京千弘达建议优先提供完整原厂料号；如果无法确认料号，则可以结合实物尺寸和照片进一步排查。
