先说结论：Mini-Fit端子为什么会退针？
Molex Mini-Fit端子退针，常见原因主要包括：端子没有完全插入到位、端子锁止弹片变形、塑壳内部锁止结构受损、压接后端子发生弯曲或鼓包、线径或绝缘外径不匹配、端子方向装反、公母端对插阻力异常，以及带二次锁止结构的型号未完成最终锁止。因此发现退针后，不应简单地继续向塑壳内推端子，而应同时检查端子、压接、壳体和对插端。
一、什么叫Mini-Fit端子“退针”？
连接器端子正常装入塑壳后，应由端子自身的保持结构与塑壳内部卡位共同限制轴向移动。当线束受到拉力，或者公母连接器进行对插时，端子在设计允许范围内不应明显向线端方向移动。
所谓退针，通常是指端子在完成装壳后，由于没有形成可靠锁止，或者锁止结构承受不了后续产生的轴向力，导致端子向线束方向回缩。
现场常见表现包括：
- 端子插入塑壳时没有明显的锁止手感；
- 轻拉导线，端子就会从塑壳中向后移动；
- 单独检查线束正常，但公母连接器对插后端子向后退出；
- 连接器外观已经完全插合，但某一路出现开路或接触不稳定；
- 线束晃动后电气测试时通时断；
- 退针位置集中在固定的一个或几个孔位；
- 装入二次锁后仍然无法完全闭合。
二、原因一：端子锁片没有真正进入塑壳卡位

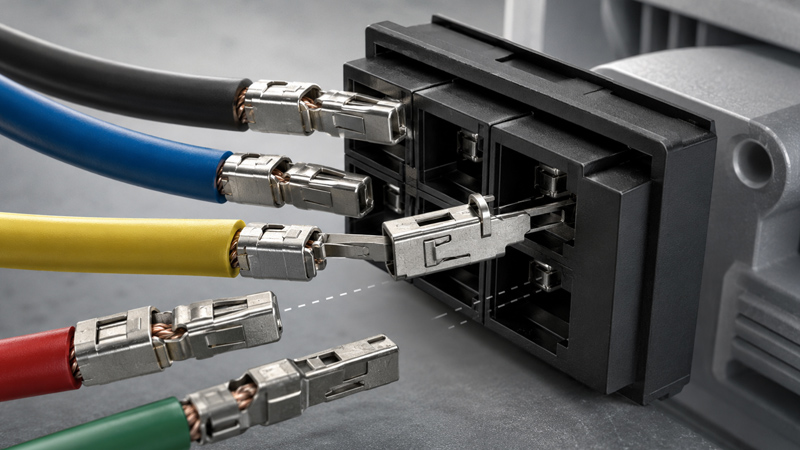

Mini-Fit端子装入壳体后，需要依靠端子的保持特征与塑壳内部结构形成机械锁止。如果端子只是“看起来已经推进去了”，实际上保持结构尚未越过塑壳卡位，那么端子仍然处于半插入状态。
1. 插入深度不足
这是非常典型的退针原因。端子向前推进时需要克服壳体导向以及保持结构产生的阻力。如果操作人员在阻力突然增加时停止施力，端子可能停留在锁止点之前。
这种情况下端子从连接器正面看起来与其他端子位置接近，但实际锁止结构尚未完成啮合。随后只要受到轻微拉力或对插反作用力，就可能向后退出。
2. 端子锁止结构已经变形
端子在运输、分切、压接、返工或者人工取端子过程中，如果局部保持结构受到挤压或变形，即使端子被推到正确位置，也可能无法获得原有的锁止效果。
容易造成变形的情况包括：
- 端子散装储存，相互挤压；
- 使用不合适的工具夹持端子功能区域；
- 端子压接位置偏移；
- 返工拆针时强行拉出；
- 重复插入已经发生变形的端子；
- 使用结构相似但并非该壳体配套的端子。
3. 塑壳内部锁止结构受损
有些退针并不是端子的问题，而是塑壳内部卡位已经损伤。尤其是在端子曾经装错方向、强行插入或者多次拆针返修之后，塑料保持结构可能出现白化、磨损甚至局部断裂。
如果同一端子换到另一只新壳体后可以正常锁止，而原壳体相同孔位仍容易退出，就应重点怀疑壳体内部保持结构。
三、原因二：压接形态异常，让端子无法正常进入锁止位置
很多人遇到退针时只看端子头部，却忽略了后端的压接区域。实际上，压接后的端子几何形态会直接影响端子是否能够沿着塑壳内部导向顺利移动到最终位置。
1. 端子压接后发生上下弯曲
理想情况下，压接后的端子功能区域、导体压接区和绝缘支撑区域应保持在设计允许的轴线上。如果压接设备送料位置、端子支撑、模具状态或操作方式异常，端子可能出现向上或向下弯曲。
轻微弯曲肉眼可能并不明显，但在进入尺寸较紧的壳体通道后，就会增加摩擦阻力，导致端子无法继续前进至锁止位置。
2. 绝缘压接区域过大
如果所使用导线绝缘外径偏大，或者绝缘压接翼闭合后的轮廓超过合理范围，端子后部可能与塑壳腔体发生干涉。
操作人员会感觉“端子已经推不动”，于是误认为已经到底。实际上，此时真正阻止端子继续前进的可能并不是锁止结构，而是压接区域与壳体发生机械干涉。
3. 导体压接翼或绝缘压接翼异常张开
模具磨损、压接高度设置异常、端子送料偏移或者线材位置不正确，都可能使压接后的外形出现不对称。局部突出部分在进入塑壳时容易刮擦内壁。
4. 芯线或绝缘层伸出位置异常
剥线长度过长、过短，或者导线在压接时定位不正确，也会改变端子后部形态。严重时可能进一步影响：
- 导体压接可靠性；
- 绝缘支撑效果；
- 端子直线度；
- 端子装壳顺畅程度；
- 长期振动条件下的线束可靠性。
四、原因三：线径和绝缘外径虽然接近，但并不一定真正匹配
连接器端子的选型不能只看“能不能把铜线压住”。同一个系列通常可能存在不同适用线径、镀层、结构或配套要求的端子版本，因此需要按照完整料号及对应技术文件核对。
尤其容易被忽略的是导体截面积与绝缘外径是两个参数。例如两种导线导体规格相同，但由于绝缘材料不同，其外径可能存在明显差异。
绝缘外径过大可能造成：
- 绝缘压接区域尺寸偏大；
- 端子进入塑壳阻力增加；
- 导线在壳体尾部发生偏斜；
- 多回路装配时相邻导线相互挤压；
- 端子无法完全前进至一次锁止位置。
因此，当某一批线束突然集中出现退针，而连接器及端子料号没有变化时，应同时核查该批次线材的实际导体规格和绝缘外径是否发生变化。
五、原因四：端子插入力过大，导致“假到位”
正常装壳并不意味着端子完全没有阻力。端子在进入塑壳时需要经过导向区域和锁止结构，因此会存在一定插入力。
真正需要警惕的是插入力明显高于正常批次，或者不同孔位之间手感差异异常。
哪些问题会让插入力异常增加？
| 异常因素 | 可能出现的现象 | 与退针的关系 |
|---|---|---|
| 端子方向错误 | 刚进入壳体就明显阻滞 | 无法进入正确锁止轨道 |
| 端子弯曲 | 推进过程中持续摩擦 | 容易停留在半插位置 |
| 压接区域过大 | 后半段突然难以继续推进 | 端子保持结构尚未到位 |
| 壳体孔位变形 | 固定孔位反复出现异常 | 影响导向及锁止 |
| 端子料号不匹配 | 外观相似但装配手感异常 | 锁止位置可能无法对应 |
| 导线绝缘外径过大 | 端子尾部阻力明显增加 | 导致假到位或半锁止 |
生产现场如果只规定“端子推进去即可”，而没有建立完全入位检查，就很容易把高插入力造成的半插入误认为已经完成装配。
六、原因五：公母连接器对插阻力过大，把端子反向顶出来
还有一种情况非常具有迷惑性：端子在线束单体状态下完全正常，轻拉也不会退出，但只要连接器一对插，个别端子就向后移动。
这种情况下应把重点转向公母端接触界面。
1. 公母端没有正常同轴进入
如果某个公端针发生偏斜，而母端接触件位置也存在偏差，两者对插时可能不是正常进入接触区域，而是直接发生端面顶撞。产生的轴向力最终传递给端子保持结构，就可能造成退针。
2. 对插端针位偏斜或损伤
板端针座运输、装配、PCB加工或人工处理过程中，都有可能出现针脚位置异常。特别是多回路连接器，只需要其中一个针位偏斜，就可能造成局部异常。
3. 接触件变形导致插入力异常
如果端子接触区域已经被不正确的探针、治具或其他物体撑开、挤压或损伤，公母端对插过程中的力学状态可能发生变化。
4. 连接器没有保持平行对插
斜插、边推边摆动或者通过拉拽线束完成插合，都可能让个别针位先承受过大的局部载荷。因此装配连接器时，应尽可能沿设计插合方向平稳施力，而不是依靠导线拉拽壳体。
七、一次锁止与二次锁止：为什么TPA结构很重要？
部分 Mini-Fit 产品结构会采用 TPA（Terminal Position Assurance，端子位置保证）或类似的二次锁止设计。其目的并不是取代端子本身的一次保持结构，而是在端子正确装入后进一步确认位置并增强装配可靠性。
可以把它理解为两个阶段：
- 一次锁止：端子正确装入壳体并由自身保持结构与塑壳卡位结合；
- 二次锁止：在确认所有端子到位后，将TPA等二次锁止件推入最终位置。
如果某只端子没有完全到位，二次锁止件通常可能出现无法正常进入、闭合阻力异常等情况。因此二次锁止件不仅承担保持作用，也可以成为判断端子是否正确就位的重要装配检查点。
南京千弘达建议，对于带有二次锁止设计的连接器，不要采用“强行压入锁片”的装配方式。如果二次锁止无法顺利进入最终位置，应先检查是否存在单个端子半插、方向错误或压接外形干涉。
八、为什么“用力往里推一下”不能真正解决退针？
现场出现退针后，一个常见处理方法是把端子再次推入壳体。对于单纯因首次装配不到位导致的问题，这种方法可能暂时有效，但如果根本原因来自端子保持结构损坏、壳体卡位受损或压接形态异常，重新推入并不能恢复原有可靠性。
尤其需要避免以下返工方式：
- 使用尖锐工具直接顶端子接触区域；
- 端子退出后未经检查直接重复装入；
- 为了让二次锁止闭合而强行压入；
- 使用钳子修整功能区域后继续使用；
- 没有确认公母端状态就不断更换线端端子。
返工后的端子即使短时间内能够导通，也可能在振动、温度循环或多次插拔后重新暴露问题。
九、Mini-Fit端子退针怎么排查？推荐按照这个顺序
如果继续强行插拔，原本轻微的端子或针脚偏差可能进一步发展为永久变形。
这是区分“端子保持问题”和“对插反作用力问题”的关键。
不要仅根据外形、颜色或者“同样是Mini-Fit”判断兼容性。
比较正常孔位与异常孔位端子前端位置，并检查轻拉保持状态。
重点检查上下弯曲、左右偏斜、压接翼异常和绝缘压接尺寸。
不仅要核对AWG或截面积，还需要核对实际绝缘外径以及线材结构。
如果端子曾经反复拆装，应特别检查塑壳内部是否已经出现磨损或损伤。
确认是否存在弯针、偏针、异物或者接触件变形。
如果产品带TPA或类似结构，应确认所有端子正确到位后再进行最终锁止。
十、通过退针发生时机，可以快速缩小故障范围
| 退针发生时机 | 优先怀疑 | 建议检查 |
|---|---|---|
| 刚装壳就退出 | 端子未到位、型号错误、锁止结构异常 | 料号、插入方向、端子锁止位置 |
| 轻拉导线就退出 | 一次锁止未形成 | 端子保持结构、塑壳卡位 |
| 只有压接后难装 | 压接外形或线材尺寸问题 | 压接高度、直线度、绝缘外径 |
| 对插后才退针 | 对插阻力异常 | 弯针、端子变形、同轴度 |
| 固定孔位重复出现 | 塑壳孔位或对插针位异常 | 换壳交叉验证、检查板端针 |
| 随机多个孔位出现 | 工艺或物料批次问题 | 压接设备、端子批次、线材批次 |
| 二次锁止无法闭合 | 存在未完全入位端子 | 逐孔检查端子位置 |
十一、量产时如何预防Mini-Fit端子退针？
退针问题如果只依靠最终电测拦截，成本通常较高。更合理的方式是在压接和装配过程中建立过程控制。
- 端子完整料号与塑壳配套关系；
- 导线AWG或截面积范围；
- 导线实际绝缘外径；
- 剥线长度；
- 导体压接形态；
- 绝缘压接形态；
- 端子压接后的直线度；
- 端子装壳方向；
- 端子是否完全到位；
- 轻拉确认是否有效；
- TPA等二次锁止是否完全闭合；
- 对插端是否存在弯针或偏针；
- 异常批次是否进行了隔离和追溯。
十二、端子退针时，为什么必须核对完整料号？
“Mini-Fit”描述的是一个产品系列，而不是一只具体连接器。不同具体产品在回路数量、材料、镀层、线径适用范围、结构以及配套端子方面可能存在区别。
采购和生产过程中，如果只提供类似“Mini-Fit 4P端子”“Mini-Fit母端”等简称，很容易遗漏真正决定配套关系的信息。
因此出现退针问题时，最好同时准备：
- 塑壳完整料号；
- 端子完整料号；
- 对插端完整料号；
- 导线规格及绝缘外径；
- 压接后端子照片；
- 发生退针的孔位；
- 退针是在装壳、拉线还是对插后发生；
- 涉及的物料批次和生产批次。
南京千弘达在协助客户核对连接器配套关系时，也会优先确认这些信息，因为只有确定了完整料号和实际使用条件，才能进一步判断问题究竟来自物料选型、压接工艺还是装配过程。
十三、Mini-Fit退针常见误判
误判1：端子能够插进去，就说明型号正确
不一定。外形接近的端子有时也可能进入塑壳部分距离，但保持结构的位置、尺寸或接触结构并不一定匹配。
误判2：压接拉力合格，就不会退针
压接拉力主要反映导线与端子压接连接的机械可靠性，而退针主要涉及端子在壳体中的保持状态，两者属于不同的失效位置。
误判3：对插很紧代表接触可靠
异常大的插入力并不是可靠性的证明。插入力突然增大反而可能意味着针位偏斜、端子变形、装配偏心或者其他机械干涉。
误判4：锁上TPA就一定不会退针
二次锁止应建立在端子已经正确一次锁止的基础上。端子本身没有到位时，强制闭合二次锁止件并不是正确解决方案。
十四、FAQ：Molex Mini-Fit端子退针常见问题
Q1：Mini-Fit端子插进去没有“咔哒”声，是不是就没锁住？
不能只依赖声音判断。不同规格、装配环境和操作方式下听感可能不同，更可靠的方法是确认端子最终位置、进行适当的轻拉检查，并检查二次锁止结构是否能够正常完成。
Q2：端子轻拉不退，但连接器对插后退针，是什么原因？
这种情况应重点检查对插端。常见因素包括板端针偏斜、公母端未正确同轴、接触件变形或者局部插入力异常。对插产生的反向轴向力超过端子保持能力后，就可能将端子向后顶出。
Q3：退针端子重新插回去还能继续使用吗？
应先查明退针原因。如果端子保持结构、接触区域或塑壳锁止位置已经损伤，简单重新插回并不能证明恢复可靠性。对于要求较高的设备，应按照相应质量规范判断是否需要更换端子或塑壳。
Q4：为什么同样的端子以前没问题，换了一批线就开始难插？
需要检查新批次导线的实际绝缘外径、导体结构及压接后的轮廓。即使标称线径相同，不同线材的绝缘结构也可能不同，从而改变端子压接后的外形和装壳阻力。
Q5：如何区分塑壳问题还是端子问题？
可以在确保物料正确的前提下进行交叉验证。例如将正常端子装入疑似异常壳体，或者将疑似异常端子装入新的合格壳体。通过对比可以帮助判断异常是否跟随端子或跟随孔位变化。
Q6：采购Mini-Fit端子时最应该确认什么？
应优先确认完整料号、配套塑壳、端子公母属性、线径范围、导线绝缘外径、镀层及包装形式，并结合具体应用核对制造商最新技术文件，而不能只根据外观或系列名称替代。
十五、总结：退针不是单一零件问题，而是一条装配链的问题
Molex Mini-Fit端子出现退针时，真正需要解决的不是“怎样把端子重新塞回去”，而是找到为什么端子保持力没有抵抗住后续轴向作用力。
排查时建议沿着料号匹配 → 压接形态 → 端子直线度 → 装壳深度 → 一次锁止 → 二次锁止 → 公母端对插状态逐级检查。
对于批量线束，更应关注退针是否集中在同一孔位、同一线材批次、同一压接设备或同一生产时间段。南京千弘达认为，把物料匹配和压接工艺同时纳入排查，比单纯更换端子更有利于定位真正的失效根因，也能降低问题在后续批量生产中再次发生的概率。
提示：Mini-Fit系列具体端子结构、线径范围、压接参数、保持要求及二次锁止配置可能因具体料号而不同，实际选型和生产应以对应Molex官方最新产品规格、应用规范及工程图纸为准。
