JST PH系列适合哪些线对板场景？2.0mm间距下的针位与线径选择
JST PH系列适合哪些线对板场景？2.0mm间距下的针位与线径选择
南京千弘达在实际连接器选型和询价过程中发现，PH系列出现错料的原因往往并不是不知道产品系列，而是只确认了“JST PH”几个字，却忽略了针位、端子适配范围以及顶插/侧插结构。对于量产项目而言，这些细节都会直接影响PCB布局、线束加工和最终装配。

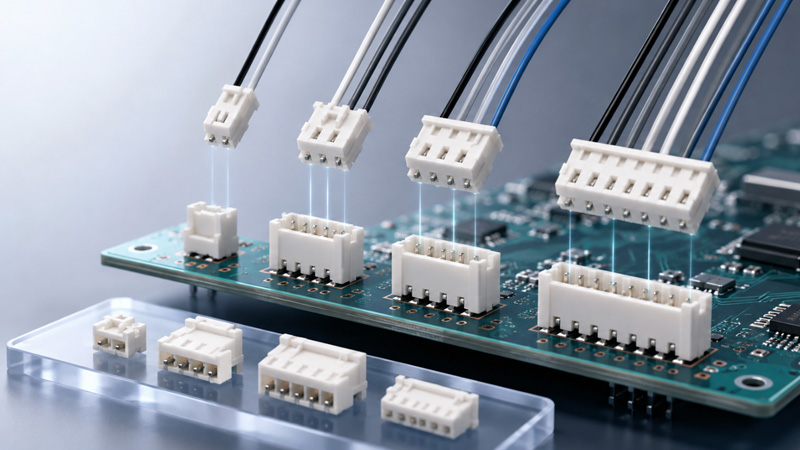

一、先认识JST PH系列：它解决的核心问题是什么？
PH系列的定位可以概括为：在有限PCB空间内，实现较紧凑、可插拔的低压线对板连接。
根据JST官方产品资料，常规PH系列采用2.0mm间距、单排结构，提供2至16位配置，支持通孔和SMT板端，同时具有顶插与侧插两种主要嵌合方向。其常规产品导体适用范围覆盖AWG 32至AWG 24，约为0.032mm²至0.22mm²。
| 关键项目 | JST PH系列典型规格 | 选型意义 |
|---|---|---|
| 连接方式 | 线对板、压接式 | 适合设备内部线束连接PCB |
| 间距 | 2.0mm | 比传统2.54mm方案更节省PCB空间 |
| 排列 | 单排 | 结构简单，适合中低针位信号和低压供电 |
| 针位 | 2～16位 | 可根据电源、信号及预留回路数量选择 |
| 导体范围 | AWG 32～24，约0.032～0.22mm² | 必须与具体端子型号同时确认 |
| 额定电流 | 2A AC/DC（AWG 24条件） | 不能简单理解为所有线径均可长期承载2A |
| 额定电压 | 100V AC/DC | 更偏向设备内部低压连接 |
| PCB安装 | 通孔、SMT | 需要结合生产工艺及PCB结构选择 |
| 嵌合方向 | Top Entry、Side Entry | 决定线束出线方向和结构空间 |
二、JST PH系列比较适合哪些线对板场景？
判断PH系列是否适合某个项目，不能只看连接器体积，还要考虑电流、线径、插拔频率、环境振动和结构空间。总体来看，PH更适合低压、小电流、设备内部、空间受限且需要线束可拆卸的连接。
1. 小型控制板与功能模块
例如控制器内部主板与按键板、显示板、功能子板之间的连接。2.0mm间距能够减少板端横向占用，2～6位PH通常已经可以完成电源加少量控制信号的传输。
2. 传感器及检测模块
温度、位置、光学及其他低压传感器通常只需要电源、地线和少量信号线，3位、4位、5位等PH连接器具有较高的应用灵活性。
3. 小型显示屏与人机界面
设备中的显示模组、指示灯板、按键板等通常需要多路低电流信号，同时又希望线束可以单独拆装，PH的4～10位配置比较容易进行回路规划。
4. 小功率电源与电池辅助连接
PH可以用于部分低压、较小电流的电源连接，但需要结合线径、回路电流和温升确认，不能因为官方标称2A就直接把它当成大功率电源连接器使用。
5. 消费电子和小型智能硬件
智能家居、便携设备、控制器、仪表、小型家电内部通常要求体积小、成本可控并方便装配，PH系列在这些应用中具有较好的综合平衡。
6. 设备内部辅助线束
例如风扇控制、蜂鸣器、指示灯、开关检测、低功率执行机构等内部连接。只要工作电流、环境条件及插拔要求合适，都可以作为候选方案。
三、2.0mm间距不等于PH系列：不要仅凭间距判断能否互换
连接器选型中非常常见的错误，就是看到两个产品同为2.0mm间距，就认为能够互插。
实际上，间距只是连接器的一个尺寸参数。即使同样为2.0mm，不同系列在塑壳外形、定位结构、端子形状、插入深度、针脚尺寸、防呆方式及锁定结构方面都可能完全不同。
因此，确认JST PH系列时至少应同时核对：
- 完整系列名称；
- 针位数量；
- 塑壳完整料号；
- 压接端子料号；
- 板端Header料号；
- 顶插还是侧插；
- 通孔还是SMT；
- 线材AWG及绝缘外径。
如果只向供应商描述“我要一个2.0mm、4P的JST插头”，仍然存在较大的错料风险。
四、PH系列的针位应该怎么选择？
常规PH系列提供2～16位。针位数量看似简单，但工程设计时不宜简单按照“目前用了几根线，就选择几P”的方法确定。
| 针位范围 | 常见用途 | 选型思路 |
|---|---|---|
| 2P | 正负电源、开关、蜂鸣器等 | 回路最简单，适合两线连接 |
| 3P | 电源+地+信号 | 常见于传感器、小型风扇、控制接口 |
| 4P | 电源+多路信号、串行通信 | 应用范围较广，应确认定义顺序 |
| 5～6P | 控制板、显示板、传感模块 | 适合增加控制线及备用回路 |
| 7～10P | 功能子板、多路检测及控制 | 需关注线束整理和插入力变化 |
| 11～16P | 多信号内部连接 | 需要综合考虑PCB宽度、线束密度和装配空间 |
不要忽略“预留针位”
如果产品后续存在升级可能，可以根据实际情况预留1～2个回路。例如当前需要5根线，如果结构空间允许，可以评估6P方案，为后续增加检测或控制功能留下空间。
但预留也不是越多越好。针位增加会同步增加塑壳宽度、Header长度、PCB占用和物料成本。因此应结合产品生命周期进行判断。
五、AWG 32～24应该怎么选？PH线径并不是越粗越好
按照JST当前公开的常规PH系列规格，导体范围可以覆盖AWG 32、30、28、26和24，约0.032～0.22mm²。但这并不意味着任意一款PH端子都覆盖整个范围。
在PH系列中，端子会根据适用线径进一步区分。例如常见端子型号体系中，不同规格对应不同AWG区间。因此采购时应当采用“线材规格→端子→塑壳→板端”的顺序进行匹配，而不是先买端子以后再考虑使用什么线。
| 线径 | 约对应截面积 | 典型考虑方向 | 选型关注点 |
|---|---|---|---|
| AWG 32 | 约0.032mm² | 微小信号、低电流检测 | 线材较细，对剥线和压接稳定性要求较高 |
| AWG 30 | 约0.05mm² | 传感器、控制信号 | 适合低电流、小空间线束 |
| AWG 28 | 约0.08mm² | 控制、通信及一般信号 | 信号连接中较常见 |
| AWG 26 | 约0.13mm² | 信号及较低功率供电 | 机械强度和载流能力相对更均衡 |
| AWG 24 | 约0.20～0.22mm² | 低压供电及较高电流回路 | 需同步确认端子压接规格、温升和绝缘外径 |
为什么不能简单认为AWG 24一定最好？
线越粗，理论上的导体电阻通常越低，但连接器选型并不是单纯追求最大线径。
如果实际只是毫安级信号，却全部采用较粗线材，可能导致线束刚度增加、弯曲半径变大，狭小设备内部反而不容易布线。同时，粗线产生的机械拉力更容易传递到小型连接器和PCB焊点。
合理方法是根据工作电流、允许压降、线长、温升、机械强度和装配空间综合确定线径。
六、为什么PH标称2A，却不能直接理解为“每一针都可以跑2A”？
这是PH系列选型中非常关键的一点。
JST公开规格中的额定电流为2A AC/DC（AWG 24条件）。这里明确包含了线径条件，因此不能脱离测试条件单独理解“2A”。
实际项目中的允许工作电流还会受到以下因素影响：
- 实际使用的导体截面积；
- 同时载流的回路数量；
- 连接器附近环境温度；
- PCB铜箔宽度和厚度；
- 端子压接质量；
- 接触电阻；
- 线束长度及散热条件；
- 长期连续工作还是间歇工作。
七、顶插还是侧插？先看设备内部的出线方向
JST PH板端具有Top Entry和Side Entry等配置。二者最大的区别，不是电气性能，而是线束插入PCB的方向。
Top Entry：从PCB上方向下插入
顶插结构比较适合PCB上方空间充足的设备。线束连接和拆卸相对直观，维修人员可以从板面方向操作。
Side Entry：从PCB侧面插入
如果设备高度比较受限，而PCB边缘存在横向空间，侧插往往更容易布置。例如控制板紧贴上盖时，从顶部插线可能与外壳干涉，此时侧插结构更合理。
常见通孔板端料号中，类似B2B-PH-K-S表示2位顶插形式，而S2B-PH-K-S则对应2位侧插形式；随着针位变化，料号中的数字也会相应变化。因此在BOM中只填写“JST PH 2P”是不够完整的。
八、通孔还是SMT？需要与PCB生产工艺一起决定
常规PH系列同时存在通孔和SMT板端方案。
| 对比项目 | 通孔型 | SMT型 |
|---|---|---|
| PCB固定 | 引脚穿过PCB焊接 | 焊接在PCB表面焊盘 |
| 机械固定感 | 通常较好 | 需要结合焊盘和结构设计 |
| 生产方式 | 适合波峰焊、选择焊等工艺 | 更容易进入SMT贴片流程 |
| PCB开孔 | 需要 | 通常不需要信号引脚通孔 |
| 选型重点 | 孔径、板厚、焊接工艺 | 焊盘、回流工艺、包装方式 |
如果项目已经全面采用SMT自动化生产，选择对应SMT Header可以降低额外插件工序；如果产品更重视连接器在PCB上的机械固定，通孔方案仍然具有较高应用价值。
九、一个完整PH连接方案不能只采购“塑壳”
一套典型PH线对板连接通常至少包括三部分：
- Housing塑壳：例如PHR系列，根据2P、3P、4P等确定针位；
- Crimp Contact压接端子：根据AWG线径、端子版本和加工要求选择；
- PCB Header板端：根据针位、顶插/侧插、通孔/SMT确定。
因此，南京千弘达在处理PH系列询价时，更建议客户一次提供塑壳料号、端子料号、板端料号、针位、线径和需求数量。如果只有一个塑壳型号，也应说明计划使用的线材规格以及PCB端结构，这样更容易提前发现配套错误。
十、JST PH选型可以按照这5步完成
统计电源、地线、通信、传感器以及控制信号，决定2P～16P中的具体针位。
不要只看整机总功率，需要分析连接器每一根线路实际承载的电流。
在AWG 32～24范围内结合实际应用选择，并进一步匹配对应压接端子。
根据结构决定Top Entry还是Side Entry，再选择通孔还是SMT。
确认Housing、Contact、Header能够配套，同时核验包装、后缀、环保要求及量产加工方式。
十一、PH系列选型中最容易出现的6个错误
- 只认2.0mm间距：忽略系列结构和防呆设计；
- 只采购塑壳：没有同步确认端子和板端；
- 看到2A就直接按2A设计：忽略AWG 24条件及实际温升；
- 线径正确但端子错误：没有核对具体Contact适用范围；
- 针位一样就认为板端一样：忽略顶插、侧插和SMT/通孔差异；
- 样品能插就直接量产：没有进行拉力、导通、温升及实际装机验证。
十二、PH和PHD不要混淆：同为2.0mm但定位不同
JST还有PHD系列，同样采用2.0mm间距，但PHD属于双排结构，并不是PH的简单“更多针版本”。
当PH单排16位已经不能满足回路数量，同时PCB横向宽度又受到限制时，可以评估双排方案。但不能因为PH和PHD都写着2.0mm，就直接认为塑壳、端子和Header可以互换。
这再次说明：连接器间距相同，只代表相邻触点中心距离相同，不代表产品属于同一机械接口。
十三、采购PH系列时还应核验哪些信息？
除了电气选型，采购环节还应该对以下内容进行确认：
- JST完整制造商料号是否一致；
- Housing、Contact、Header是否属于正确配套关系；
- 针位数量是否与BOM及PCB一致；
- 端子是否适配当前AWG线径；
- 板端是否为Top Entry或Side Entry；
- 板端为通孔还是SMT；
- 包装方式是否适合自动化生产；
- 批次、标签及环保信息是否满足项目要求；
- 样品、试产和批量阶段物料是否保持一致。
尤其对于已经进入量产阶段的项目，不建议因为某一个配套件临时缺货，就仅凭外观相似寻找替代。南京千弘达建议先锁定完整BOM，再判断是否存在同系列不同包装、同系列兼容方案或者需要重新进行工程替代验证。
十四、常见问题FAQ
Q1：JST PH系列的标准间距是多少？
A：常规PH系列为2.0mm间距，属于单排线对板压接连接器。
Q2：JST PH系列有多少针？
A：常规PH系列提供2～16位，可以根据实际电源及信号回路数量选择。
Q3：PH系列可以使用AWG 24线吗？
A：可以。JST官方常规PH系列导体范围覆盖至AWG 24，但仍需选择与AWG 24匹配的具体压接端子，并确认线材绝缘外径。
Q4：PH连接器最大电流就是2A吗？
A：官方规格标称2A AC/DC时带有AWG 24条件。实际设备设计还需要结合环境温度、同时载流回路、端子压接、PCB铜箔和温升等因素综合验证。
Q5：2.0mm间距的其他连接器可以直接替代PH吗？
A：不能仅凭间距判断。塑壳、防呆、端子、针脚尺寸和嵌合深度均可能不同，必须根据完整机械和电气参数进行验证。
Q6：PH系列顶插和侧插应该怎么选？
A：主要取决于PCB周围结构空间和线束出线方向。板面上方空间充足可考虑顶插；设备高度受限、PCB侧边空间较大时可以考虑侧插。
十五、总结：PH的核心不是“2.0mm”，而是完整配套
JST PH系列之所以能够广泛用于小型电子设备内部，并不只是因为2.0mm间距，而是因为它在PCB空间、针位覆盖、线径范围、压接加工以及板端安装方式之间取得了较好的平衡。
对于工程选型而言，可以先记住一个基本逻辑：先看应用和电流，再确定针位与线径，之后确定端子，最后确认Header方向和PCB安装方式。只有Housing、Contact、Header以及线材形成完整匹配，才算真正完成PH系列选型。
如果进入样品、试产或者批量采购阶段，还应进一步核对完整制造商料号、包装、批次和供应情况。南京千弘达可根据具体PH系列料号、针位、端子以及板端需求进行配套核对，减少因为只确认间距或外观而产生的错料风险。
