在汽车线束、车身控制、灯具、传感器、电机、执行器以及新能源汽车低压系统中，连接器选型并不是简单确认“几芯”和“公母端”就可以完成。对于TE Connectivity MCON系列而言，端子尺寸、导线截面积、绝缘外径、端子镀层、密封方式、壳体结构以及实际工作电流之间存在明显的系统匹配关系。
实际采购中，同样标注为MCON的产品，也可能因为端子规格、线径区间或者密封结构不同而无法直接互换。南京千弘达在处理汽车连接器询价及配套需求时，通常会优先核对完整料号、线径、密封要求和应用位置，而不是只根据连接器外观进行判断。
一、先理解MCON：它并不是单一规格的汽车连接器

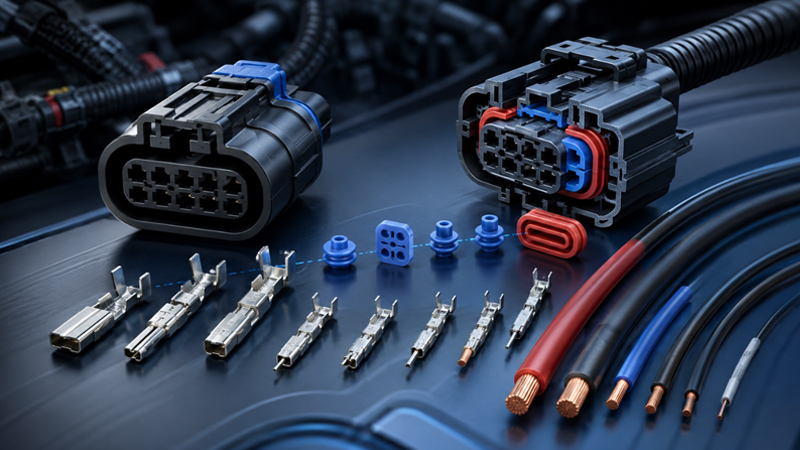

MCON是TE Connectivity面向汽车及交通运输应用开发的一类汽车端子与连接系统。实际项目中所说的“MCON连接器”，通常包含端子、插头或插座壳体、二次锁止结构、单线密封圈、端盖或其他附件等多个组成部分。
因此，不能把“MCON”简单理解成一种固定尺寸的连接器。不同MCON产品的端子尺寸、允许线径、载流能力、密封形式以及适配壳体均可能不同。
| 需要确认的项目 | 主要作用 | 选错后的典型问题 |
|---|---|---|
| 端子接触尺寸 | 决定电气接口、接触结构和壳体腔体匹配 | 端子无法装入、无法对插或接触压力异常 |
| 导线截面积 | 决定导体压接区域是否匹配 | 压接不足、线芯损伤、接触电阻升高 |
| 绝缘外径 | 决定绝缘压接及密封圈匹配 | 密封不足、密封圈损伤或线束装配困难 |
| 密封/非密封结构 | 决定连接器环境防护能力 | 进水、腐蚀、端子氧化或接触不稳定 |
| 端子镀层 | 影响接触性能、温度能力及使用环境 | 长期接触可靠性降低或材料体系不匹配 |
| 壳体与二次锁 | 保证端子定位及抗退针能力 | 端子未完全锁止、振动后退针 |
换句话说，MCON选型实际上是一套“接触系统+导线系统+密封系统+壳体系统”的组合设计。
二、MCON端子尺寸怎么选？不要把尺寸简单理解成线径
汽车连接器资料中的MCON 1.2等名称，首先描述的是接触系统的接口尺寸，而不是导线直径。
以常见的MCON 1.2为例，其接触系统采用约1.2mm宽的配合端子接口。TE官方资料显示，MCON产品家族还覆盖其他不同尺寸等级，因此项目选型时必须先确定当前连接器平台使用的是哪一种接触系统。
1. 小尺寸端子不等于一定只能走小电流
端子的实际载流能力由多项条件共同决定，包括：
- 接触件材料及导电性能；
- 端子接触面积与接触压力；
- 镀层材料；
- 导线截面积；
- 连接器腔体数量以及同时通电的回路数；
- 环境温度；
- 允许温升；
- 壳体散热条件。
因此，不建议通过“端子看起来比较大”或者“以前类似产品能过10A”等经验直接决定载流能力。
2. MCON 1.2为什么在汽车线束中比较常见？
MCON 1.2在紧凑尺寸与电气性能之间具有较好的平衡，适合许多车身电子、控制系统、传感与中低功率连接场景。TE公开资料中，MCON 1.2接触系统可以提供密封及非密封方案，并根据具体端子版本覆盖多种导线截面积。
三、端子尺寸与线径怎么匹配？真正要看的是压接窗口
汽车连接器选型中最容易出现的错误之一，就是找到“可以插进壳体”的端子后直接使用，却忽略了端子的Wire Size Range（适用导线截面积）。
例如，TE官方MCON 1.2产品资料中可以看到，不同端子分别对应0.25～0.35mm²、0.50～0.75mm²、1.0～1.5mm²等不同线径窗口；部分MCON 1.2产品体系还可以覆盖更小的导线规格。也就是说，同样属于MCON 1.2，端子的压接区域仍然可能完全不同。
| 匹配对象 | 需要重点检查 | 原因 |
|---|---|---|
| 导体与端子 | 导线截面积mm²或AWG | 决定导体压接翼能否形成稳定压缩 |
| 绝缘层与端子 | 导线绝缘外径 | 影响绝缘压接翼的机械固定效果 |
| 导线与密封圈 | 绝缘外径范围 | 决定Single Wire Seal能否形成可靠密封 |
| 端子与壳体 | 端子系列及锁止结构 | 决定端子是否能够正确进入并锁止 |
为什么线径太小不行？
如果实际导线明显小于端子的设计压接范围，压接翼无法形成正确的压缩状态，可能出现线芯夹持不足、拉脱力不足以及接触电阻升高等问题。
为什么线径太大也不行？
如果导线超过端子设计范围，则可能出现导体压接高度异常、铜丝切伤、压接翼无法正常包覆甚至端子结构变形。
在量产线束中，这些问题不一定在装配当天就表现为开路，更危险的是在车辆长期振动、冷热循环或高电流运行之后逐渐演变为间歇性故障。
四、防水结构怎么匹配？线径正确仍不代表密封一定正确
对于发动机舱、底盘、车外灯具、轮速传感、泵阀、电机附近以及容易接触水汽的区域，通常需要考虑密封型汽车连接器。
MCON系列具有密封和非密封应用方案。密封系统中常见的关键组成包括：
- 连接器壳体本身的界面密封结构；
- 导线后端的Single Wire Seal单线密封圈；
- 适配密封端子的压接结构；
- 壳体后盖、TPA或二次锁止附件；
- 未使用孔位需要配置的堵孔件。
1. 为什么防水选型不能只告诉供应商“我要IP67”？
因为连接器最终防护能力并不只由壳体决定。
一个原本设计为密封型的连接器，如果使用了错误尺寸的密封圈，或者密封圈与导线绝缘外径不匹配，即使壳体型号完全正确，也可能无法达到设计中的防护效果。
2. 单线密封圈为什么要看绝缘外径，而不是只看线径？
0.5mm²描述的是导体截面积，但不同线材因为绝缘材料和壁厚不同，其实际外径可能存在明显差异。
例如，同样是0.5mm²汽车导线，不同标准、耐温等级和绝缘材料的外径并不一定完全相同。因此：
- 端子选择主要关注导体截面积；
- 密封圈选择则必须重点关注导线绝缘外径。
这是很多防水汽车连接器采购过程中非常容易忽略的一点。
3. 密封圈过大或者过小分别会发生什么？
密封孔径偏大：可能无法形成足够的径向压缩，水汽可能沿导线进入连接器内部。
密封孔径偏小：可能造成穿线困难、密封圈翻边、损伤或装配不到位，同时还可能影响端子最终插入位置。
五、端子、线径与工作电流应该怎么一起判断？
汽车连接器载流选型不能只看端子的一个“最大电流”数字。
TE公开资料中，MCON 1.2在特定测试与环境条件下具有较高的载流能力，但这并不意味着任意MCON 1.2端子、任意线径以及任意多芯壳体在整车应用中都可以直接按照同一个电流值设计。
工程上至少应该同时考虑以下因素：
| 因素 | 对连接器的影响 |
|---|---|
| 持续工作电流 | 决定长期温升与接触点发热水平 |
| 峰值电流 | 需要判断持续时间及重复频率 |
| 导线截面积 | 影响导线自身温升和压接区域温升 |
| 环境温度 | 环境越高，可允许的额外温升空间通常越小 |
| 同时通电回路 | 多回路同时载流可能产生热量叠加 |
| 端子镀层 | 影响接触性能、耐温及长期可靠性 |
| 振动等级 | 影响长期接触稳定性及锁止可靠性 |
因此，如果设计输入只有“12V、10A”，实际上还不足以完成可靠选型。至少还应该知道10A是持续电流还是短时峰值、电线规格是多少、连接器附近环境温度多高以及一个壳体内有多少回路同时工作。
六、端子镀层也属于选型的一部分
MCON端子可以根据产品型号提供不同接触界面镀层，例如锡、银或金等体系。不同镀层的选择通常与电流、环境、温度、接触稳定性和接口配对要求相关。
实际项目中，不建议仅因为外观相近就混用不同镀层端子，更不能只根据“金色端子更好”这样的简单判断进行替换。
需要特别核对：
- 原厂图纸规定的镀层；
- 公端与母端接触界面的材料体系；
- 工作温度；
- 微动磨损风险；
- 长期振动环境；
- 车辆平台或客户标准。
七、为什么还要关注Primary Lock和Secondary Lock？
汽车连接器除了导电，还必须长期承受振动和机械载荷，因此端子在壳体中的锁止结构非常关键。
端子插入壳体后通常依靠Primary Lock完成第一次定位，部分连接系统还通过TPA、CPA或其他形式的二次锁止结构提高装配可靠性。
如果端子没有完全插到底，即便开始阶段可以导通，也可能在后续对插或者车辆振动中发生：
- 端子后退；
- 接触深度不足；
- 瞬时断路；
- 接触电阻波动；
- 局部发热；
- 最终形成间歇性电气故障。
因此，正确选型不仅要求端子“能放进孔里”，还必须确认其锁止窗口、锁片位置以及二次锁结构与Housing完全匹配。
八、TE MCON汽车连接器推荐按照这8步选型
- 确定应用位置：车内、发动机舱、底盘还是外部设备，先判断是否需要密封和高振动等级。
- 确定电气需求：记录工作电压、持续电流、峰值电流以及同时通电回路数量。
- 确定导线规格：明确导线截面积，例如0.35mm²、0.5mm²、0.75mm²或1.5mm²等。
- 确认绝缘外径：如果使用Single Wire Seal，必须取得线材实际绝缘外径。
- 确定MCON接触系统：根据原设计或电流、空间及接口需求确认MCON端子尺寸。
- 匹配具体端子：核对线径、密封形式、镀层、公母端及端子锁止结构。
- 匹配壳体与附件：确认Housing、二次锁、密封圈、堵孔件及对配连接器。
- 核对完整TE料号：在量产采购前再次核对后缀、包装方式、图纸版本及原厂技术文件。
九、实际采购中最常见的6种MCON选型错误
错误一：只根据连接器针数找型号
“我要一个4PIN MCON”并不能准确锁定产品。相同针位数量可能对应不同编码、不同接口方向、不同密封结构甚至不同端子系统。
错误二：只确认端子是MCON 1.2，不确认线径
MCON 1.2内部仍有多个线径规格。选错之后最直接的后果就是压接参数无法满足要求。
错误三：0.5mm²导线就随便配一个0.5mm²密封圈
密封圈的关键参数是导线绝缘外径，而不仅仅是导体截面积。
错误四：密封端子和非密封端子直接互换
不同版本端子的后端结构可能服务于不同的压接与密封系统，即便前端接触区看起来类似，也不能由此判断可以直接替换。
错误五：忽略料号后缀
汽车连接器完整料号中的后缀可能关联镀层、版本、颜色、包装或其他产品属性。询价和BOM维护时应尽量使用完整料号。
错误六：只核对端子，不核对Housing和对插件
连接器最终是成套工作的。端子型号正确，不代表Housing、对配端、密封附件和二次锁就一定正确。
十、采购MCON连接器时建议提供哪些信息？
为了减少反复确认和错误报价，向供应商询价时建议尽可能提供以下信息：
| 资料 | 建议程度 | 用途 |
|---|---|---|
| TE完整料号 | 强烈建议 | 最快锁定准确产品 |
| 产品照片或原标签 | 建议 | 辅助识别系列及版本 |
| 导线截面积 | 端子采购必需 | 确定压接规格 |
| 导线绝缘外径 | 防水产品重点提供 | 匹配Single Wire Seal |
| 针位数量 | 建议 | 确认Housing规格 |
| 公端/母端 | 必需 | 避免方向选错 |
| 密封要求 | 户外及发动机舱应用必需 | 确定密封系统 |
| 需求数量 | 采购必需 | 确认包装、库存及采购方式 |
对于已经有完整BOM的项目，直接按照原厂完整料号采购通常最稳妥；如果属于新项目选型或者停产、缺货替代，则需要进一步核对接口尺寸、线径、密封结构、锁止结构以及对配关系。南京千弘达在处理此类MCON连接器需求时，也会将这些参数作为型号确认的重要依据。
十一、MCON替代料能不能只看外形？
不能。
汽车连接器替代至少需要完成机械、电气和环境三个层面的验证。
机械兼容
包括外形尺寸、针位、Keying编码、防呆结构、端子位置、锁扣结构以及安装空间。
电气兼容
包括额定电流、接触电阻、线径范围、端子材料和镀层。
环境兼容
包括工作温度、振动、密封等级、化学介质以及耐久性能。
即使两个连接器“能够插在一起”，也只能说明机械尺寸可能接近，并不能证明它们具备完整的工程替代关系。
十二、TE MCON汽车连接器选型常见问题
十三、总结：MCON选型的核心不是“找到一个型号”，而是建立完整匹配关系
TE MCON汽车连接器的选型逻辑可以概括为：
应用环境 → 电流需求 → 导线截面积 → 绝缘外径 → MCON端子尺寸 → 具体端子料号 → 密封件 → Housing → 二次锁与附件 → 对配端验证。
其中，端子尺寸解决的是接触接口问题，导线截面积决定压接匹配，绝缘外径直接影响密封件选择，而Housing、端子和附件最终又必须属于兼容的产品体系。任何一个环节仅凭“尺寸差不多”进行替换，都可能给后续量产可靠性留下隐患。
对于汽车线束、车身控制、传感器、灯具、电机及其他汽车电子项目，如果已经掌握完整TE料号，应优先依据原厂料号采购；如果处于新项目选型、BOM核对或缺货替代阶段，则应把线径、密封、锁止和应用条件一起核验。南京千弘达建议在批量采购前保留原厂图纸、样品确认和压接验证环节，从源头降低型号错配、密封失效及后期返工风险。
说明：不同TE MCON子系列、具体料号及版本的适用线径、镀层、工作温度、载流能力和密封配置可能存在差异。正式工程设计及量产前，应以对应TE Connectivity最新产品图纸、Product Specification和Application Specification为准。
