TE AMP SUPERSEAL 1.5空孔为什么要装堵塞件？防水失效常见原因解析
TE AMP SUPERSEAL 1.5空孔为什么要装堵塞件？防水失效常见原因解析

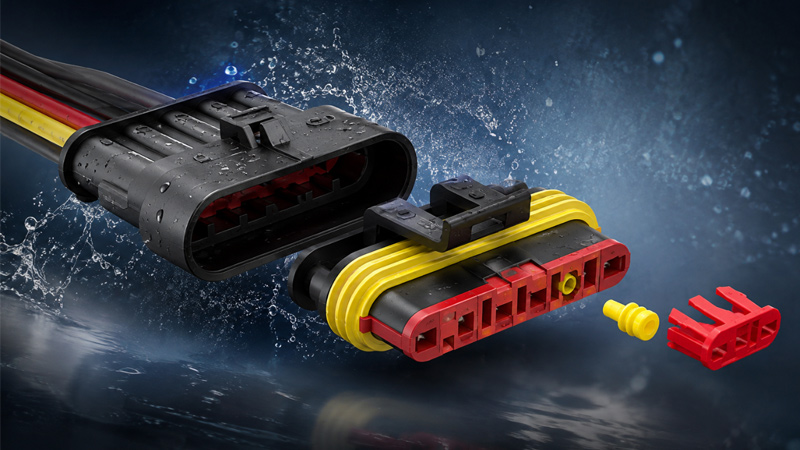

防水连接器的密封能力来自一套完整的密封链路，而不是单靠壳体本身。正常使用的孔位通常由导线、线密封圈及壳体孔腔共同形成密封；未使用孔位没有导线和对应线密封结构时，就需要使用与该连接器系统相匹配的堵塞件封闭通道。因此，堵塞件并不是“可有可无的附件”，而是空闲孔位密封体系的一部分。
一、理解SUPERSEAL防水之前，先理解“密封链路”
分析TE AMP SUPERSEAL 1.5为什么会进水，首先要避免一个常见误区：防水等级不等于壳体材料本身防水。
一套密封连接器能否在实际应用中形成可靠的防护，通常取决于多个界面同时正常工作，包括：
- 连接器公端与母端插合界面的周边密封；
- 每一根导线进入壳体位置的线端密封；
- 未使用孔位的封堵状态；
- 端子是否完全插入并正确锁止；
- 密封圈是否匹配导线外径以及端子规格；
- 壳体、密封件是否存在划伤、变形或污染；
- 连接器是否插合到设计位置并完成锁止。
也就是说，一个6孔连接器即使实际只使用4根导线，剩余2个孔位依然属于整个密封结构的一部分。只把4根线做好密封，却让另外2个孔直接暴露，并不能简单理解为“已经完成了4个孔的防水”，而应理解为整个连接器仍存在2条潜在泄漏路径。
在南京千弘达日常进行汽车连接器配套核对时，空孔堵塞件、线密封圈和端子通常需要作为一个完整系统来检查，而不能只确认塑壳和端子型号。
二、TE AMP SUPERSEAL 1.5空孔为什么要使用堵塞件？
1. 空孔本身可能成为水进入壳体内部的通道
连接器后部的端子孔腔并不是一个完全封闭的空间。正常装线后，导线外围需要通过相应的密封结构限制液体沿线缆入口进入壳体。
如果某个孔位没有装线，同时又没有使用正确的堵塞件，原本用于穿线的通道就可能处于开放状态。当连接器处于淋水、溅水、潮湿、高压清洗附近环境或者冷热循环产生压差的工况时，水分就可能沿空孔进入内部。
2. 进水后受影响的不一定只是那个空孔
更值得注意的是，连接器内部并不是每个端子孔都完全独立于其他区域。一旦液体进入内部腔体，水分可能扩散到相邻端子区域。
由此可能产生：
- 端子表面氧化或腐蚀；
- 接触界面污染；
- 绝缘性能下降；
- 信号电路出现间歇性异常；
- 低电平信号产生漂移或误报；
- 电源回路长期使用后接触稳定性下降。
所以，判断堵塞件的重要性不能只问“这个空孔有没有电”，而应问：它是否会让整个密封腔体与外界形成新的泄漏通道。
3. 堵塞件的意义是恢复未使用孔位的密封条件
正确的堵塞件通常需要在尺寸、材料、外形以及与孔腔密封区域的配合方面满足该连接器系统的要求。安装到指定位置后，它负责代替“导线+线密封结构”所承担的部分密封作用，从而让没有使用的孔位也处于受控状态。
三、为什么装了堵塞件，连接器还是可能防水失效？
堵塞件只能解决空闲孔位这一条潜在泄漏路径。实际工程中，AMP SUPERSEAL 1.5出现进水，并不能看到堵塞件后就立即排除其他问题。
| 常见问题 | 可能形成的失效机制 | 重点检查位置 |
|---|---|---|
| 空孔未安装堵塞件 | 未使用孔位形成直接泄漏通道 | 全部未装端子的孔位 |
| 堵塞件规格错误 | 外径、长度或密封区域无法形成正确压缩 | 堵塞件与壳体匹配关系 |
| 堵塞件未推到规定位置 | 只有局部接触，未进入有效密封区 | 安装深度、最终位置 |
| 线密封圈与线径不匹配 | 过松形成间隙，过紧则可能损伤密封件 | 导线绝缘外径与密封件规格 |
| 压接过程损伤密封圈 | 切伤、挤伤或变形后形成微小泄漏通道 | 压接高度、模具、密封圈位置 |
| 端子未完全锁止 | 端子和密封件停留位置异常 | 一次锁止、二次锁止结构 |
| 壳体周边密封件异常 | 公母端插合界面失去连续密封 | 周边密封圈、密封唇 |
| 连接器没有完全插合 | 密封界面压缩量不足 | 锁扣、插合深度 |
| 壳体或密封面划伤 | 形成毛细通道或局部密封间隙 | 孔腔、密封面、壳体边缘 |
| 油污、线屑等异物夹入 | 破坏密封件连续接触 | 装配环境和密封区域 |
四、防水失效常见原因之一：线密封圈选错
在使用中的孔位里，真正承担线端密封任务的重要零件之一就是线密封件。选型时不能只看颜色，更不能仅凭“能套上电线”判断是否合适。
线密封件与导线之间需要形成合理的径向压缩。如果导线绝缘外径过小，密封件内孔无法充分贴合导线表面，水分就可能沿导线外壁向内部渗透；如果导线外径过大，虽然肉眼看上去“卡得很紧”，但过度挤压可能使密封件发生异常变形，甚至在装配过程中出现切伤。
因此，确认SUPERSEAL 1.5端子配套时，除了线材截面积，还应核实导线绝缘外径。同样截面积的汽车线，由于绝缘材料、薄壁结构以及不同线缆标准不同，实际外径并不一定相同。
五、防水失效常见原因之二：密封圈压接位置不正确
汽车连接器端子压接通常不仅涉及导体压接区域，还涉及绝缘支撑以及密封件相关区域。若压接设备、模具或者操作方式不正确，可能出现：
- 密封件向前或向后窜动；
- 压接翼切入密封件；
- 密封件局部被压扁；
- 导线与密封件偏心；
- 密封件装反或安装位置异常。
这些问题有时从连接器外部并不明显，但在水密或气密测试时可能表现为持续微漏。因此，出现批量防水异常时，不应只更换壳体，还应该检查压接后的端子、线材和密封件组合。
六、防水失效常见原因之三：端子没有真正到位
端子看似已经插进塑壳，并不意味着一定完成了正确锁止。
如果端子没有插到设计位置，可能导致端子后部的线密封结构同样停留在错误的位置。某些情况下，二次锁止结构也可能因为端子没有完全到位而无法正确闭合。
这类故障除了影响防水，还有可能同时引起：
- 公母端子接触深度不足；
- 端子后退；
- 接触电阻异常；
- 振动环境中出现瞬断；
- 插合过程中端子被顶回。
因此，南京千弘达建议在批量装配时，把“端子插入到位确认”和“二次锁止状态确认”列为独立检查项目，而不是只依靠操作人员观察连接器外观。
七、防水失效常见原因之四：连接器插上了，但没有完全锁紧
有些现场故障会出现一种现象：拆下来检查塑壳、堵塞件和密封圈都没有明显异常，但连接器实际装车后仍然出现进水。
这时就需要检查公母端是否真正完成规定插合。
密封结构通常要求两个配合面达到设计位置后，周边密封件才能形成需要的压缩状态。如果连接器只插入大部分行程，锁扣没有真正进入最终位置，即使电气端子暂时能够接触，也不意味着密封界面已经建立。
八、防水失效常见原因之五：密封件被污染或损伤
密封件对表面状态非常敏感。在线束加工、运输和总装过程中，如果密封区域沾有金属屑、线皮碎屑、砂粒、油污或者其他异物，就可能在两个密封面之间形成非常细小的间隙。
对于长期处于潮湿、喷淋或冷热循环环境的设备而言，这种间隙可能逐渐发展成为泄漏路径。
因此，装配过程中还应避免：
- 使用尖锐工具直接顶压密封件；
- 用螺丝刀等工具强行扩大孔位；
- 拆装时划伤壳体内部密封面；
- 随意使用与材料兼容性未经验证的油脂；
- 使用已经发生永久变形或老化的密封件。
九、空孔堵塞件能不能重复使用？
从现场维修角度看，把堵塞件拔出以后再次安装似乎非常方便，但是否允许继续使用不能只看它“有没有断”。
堵塞件经过第一次装配后已经受到孔腔挤压，在拆卸过程中又可能受到拉伸、划伤和工具挤压。对于有明确防水要求的项目，应根据对应产品规范、线束厂工艺规范以及质量要求决定是否允许重复使用。
尤其是以下情况，不应仅靠肉眼判断继续使用：
- 表面存在切口或明显压痕；
- 发生永久拉长、扭曲或变形；
- 表面附着难以清理的油污或异物；
- 经历长期高温环境后再次拆装；
- 项目属于发动机舱、底盘或其他高防护要求区域。
十、堵塞件是不是“颜色一样就可以通用”？
不建议这样判断。
连接器行业经常使用颜色辅助区分不同规格的密封件，但颜色只是识别特征之一，而不是完整的技术规格。不同系列甚至不同供应体系中，外观和颜色接近的密封件可能拥有不同的尺寸、公差、材料和适配结构。
因此，在实际采购和装配过程中，应优先核对：
- 完整连接器系列；
- 塑壳具体料号；
- 使用孔位与空闲孔位数量；
- 端子具体规格；
- 线材截面积及绝缘外径；
- 对应线密封件规格；
- 对应空腔堵塞件；
- 项目要求的工作温度和环境条件。
南京千弘达在进行SUPERSEAL等汽车连接器配套核验时，更关注“端子—线径—密封件—塑壳—空孔封堵”之间的组合关系，而不是把每一个零件孤立选型。
十一、SUPERSEAL 1.5防水异常应该怎么排查？
如果已经出现连接器内部潮湿、端子腐蚀或者防水测试不过，可以按照从外到内、从结构到工艺的顺序进行排查。
逐孔检查哪些位置已经装端子，哪些属于未使用孔位，并确认所有需要封堵的空孔是否存在漏装现象。
不能只确认“有塞子”，还要判断是否属于正确配套件，以及是否进入规定的有效密封区域。
确认线材绝缘外径是否处于对应密封件适用范围，尤其注意更换线材品牌或线材结构后外径发生变化的情况。
观察密封件有无切伤、挤伤、偏位以及异常变形，同时确认导体压接和绝缘支撑区域是否正常。
逐一确认端子没有退针、半插入或者锁止不完全。
确认锁扣完全到位，并检查周边密封区域是否存在异物、破损或异常变形。
对于批量产品，应依据项目标准通过适用的气密、水密或环境试验进一步定位问题，不要只靠外观判断。
十二、为什么同一种连接器，有的项目不漏水，有的却频繁进水？
原因往往并不是连接器型号本身发生了变化，而是应用边界和装配一致性发生了变化。
例如同样使用SUPERSEAL 1.5，一个项目安装在相对干燥的设备内部，另一个项目安装在车辆底部；一个项目全部孔位均使用，另一个项目存在多个预留孔；一个项目使用标准线径和配套密封件，另一个项目后期替换了更细的线材。
在这些情况下，即使塑壳料号完全相同，实际防水可靠性也可能出现明显差别。
因此，对于量产项目来说，与其在出现进水后单独寻找“哪个零件质量不好”，更有效的方法通常是建立完整的连接器密封BOM和装配工艺控制。
十三、采购SUPERSEAL配件时最容易漏掉哪些信息？
采购人员经常收到类似“需要一套SUPERSEAL 1.5，3P，带端子”的需求，但这样的信息对于完整配套来说仍然可能不足。
建议询价或者备料前至少明确以下内容：
| 需要确认的信息 | 为什么重要 |
|---|---|
| 完整塑壳料号 | 确认具体结构和配套关系 |
| 实际使用回路数量 | 判断是否存在空闲孔位 |
| 端子料号或端子规格 | 确认线材及壳体配套 |
| 线材截面积 | 用于端子压接规格确认 |
| 线材绝缘外径 | 用于线密封件匹配 |
| 空孔数量 | 用于确认堵塞件需求数量 |
| 工作环境 | 判断温度、振动、水汽等应用要求 |
| 样品还是量产 | 决定包装、批次和备货方式 |
十四、FAQ：SUPERSEAL 1.5空孔与防水常见问题
Q1：TE AMP SUPERSEAL 1.5有一个孔不用，可以直接空着吗？
如果该连接器所在应用要求保持原设计的密封性能，未使用孔位不应简单理解为“没接电就不用处理”。空孔是否需要堵塞应按照相应产品系统和项目装配要求执行，密封应用通常需要使用正确配套的空腔堵塞件。
Q2：堵塞件主要是防水，还是也能防尘？
它的核心作用是封闭未使用孔位的开放通道，因此对于水分、粉尘以及部分外部污染物进入孔腔都有重要意义。
Q3：我已经装了堵塞件，为什么防水测试还是不过？
应继续检查堵塞件规格和位置、线密封圈与线径匹配、密封圈压接损伤、端子锁止、周边密封、插合深度以及壳体密封面污染等问题。防水连接器是一个完整系统，并不存在“装了堵塞件就一定不会漏”的简单对应关系。
Q4：普通橡胶塞能不能代替原配堵塞件？
不建议仅依据外形或直径接近进行替代。密封性能与尺寸公差、材料、硬度、有效密封长度以及壳体孔腔之间的匹配有关，应优先使用经过确认的配套方案。
Q5：同样截面积的电线，更换品牌以后还需要重新检查密封圈吗？
建议检查。因为端子选择经常关注导体截面积，而线端密封同时受到绝缘外径影响。同样截面积的不同线材，其绝缘厚度和最终外径可能不同。
Q6：连接器内部已经进水，只换端子可以吗？
不能简单判断。应同时检查壳体、端子、线密封件、堵塞件及周边密封结构。如果已经发生腐蚀、污染或密封件损伤，应根据项目质量要求评估相关零件是否需要整体更换。
总结：空孔很小，却可能决定整套连接器能否真正防水
TE AMP SUPERSEAL 1.5这类密封连接器的可靠性，并不是简单由“塑壳是不是防水型”决定，而是建立在壳体、端子、导线、线密封件、周边密封结构、空孔堵塞件以及正确装配共同形成的完整密封体系之上。
对于没有使用的孔位，堵塞件的作用就是补齐这条密封链路。如果出现空孔未堵、堵塞件型号不匹配、安装不到位、线密封圈选错、密封件压伤、端子退针、插合不到位或壳体密封面受损，都有可能使原本的密封设计失效。
因此，无论是样品制作、线束试产还是批量采购，都不应只确认“几芯塑壳+几个端子”，而应把空孔数量、堵塞件、导线绝缘外径和线密封结构一起纳入BOM核对。南京千弘达在连接器选型与配套过程中，也建议客户优先提供完整料号、线径、实际使用孔位及应用环境，以减少因配套遗漏造成的返工和防水可靠性风险。
