TE Micro Timer II是汽车线束、控制模块、传感器及车载电气系统中较常见的一类小型端子与连接器系统。实际采购时，看起来同属于Micro Timer II系列的产品，端子线径、接触区镀层、密封方式、回路数量、键位结构以及壳体配套关系却可能并不相同。
因此，选型的关键不是简单搜索“TE Micro Timer II连接器”，而是把端子、导线、壳体、密封附件和对配端作为完整系统核对。南京千弘达在处理此类连接器选型需求时，也通常会优先确认完整料号和应用条件，再判断具体端子及壳体是否能够配套。

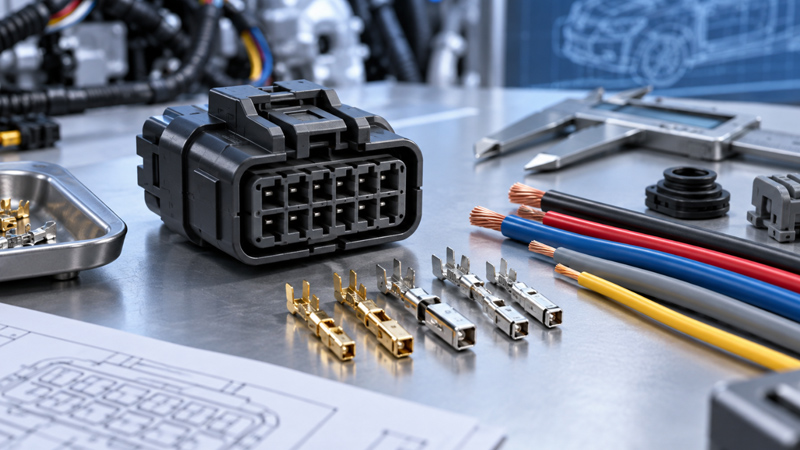

一、TE Micro Timer II是什么？为什么选型容易出错？
Micro Timer II属于TE Connectivity汽车连接器体系中的端子系统之一。实际应用时，它通常不是一个孤立的“连接器型号”，而是由多种零部件组成，例如：
- 插座端子或片式端子；
- 公端壳体、母端壳体；
- 密封型或非密封型结构；
- 单线密封件、堵塞件等防水附件；
- TPA、二次锁或其他端子保持结构；
- 对应的PCB端、设备端或线对线连接器。
这也是Micro Timer II选型中最容易产生误区的地方：采购人员可能只知道“6孔Micro Timer II”，线束工程师可能只给出“0.5平方端子”，维修端则可能只有旧件照片。如果缺少完整料号，仅凭其中一个特征寻找物料，就容易出现端子能够插入但无法可靠锁止、线径不匹配、镀层不同、密封结构不兼容或者键位无法对插等问题。
二、第一步：先核对导线线径，不要只看端子外形
Micro Timer II端子选型时，导体截面积是最先需要确认的参数之一。TE现有Micro Timer II相关端子中，可以看到针对不同线径范围设计的料号，例如0.2～0.5mm²以及0.5～1.0mm²等规格，同时也存在针对0.35mm²等特定线径配置的端子。
| 常见线径范围 | 对应AWG参考 | 选型关注点 | 常见风险 |
|---|---|---|---|
| 0.2～0.5mm² | 约24～20 AWG | 适用于相应小线径Micro Timer II端子料号 | 使用过大的压接规格可能导致导体压接不足 |
| 0.35mm² | 约22 AWG | 部分端子具有针对该线径的具体规格 | 不能因为0.35mm²位于某个范围内就忽略端子具体图纸 |
| 0.5～1.0mm² | 约20～17 AWG | 需要选择对应较大导体压接范围的端子 | 用小线径端子强行压接大线径可能造成变形或压接异常 |
1. 为什么线径必须和端子料号一起核对？
一个开口式压接端子通常同时存在导体压接区和绝缘压接区。不同线径意味着导体束直径、绝缘外径和压接后的几何尺寸均可能发生变化。
如果端子选大了，可能出现导体压缩量不足、拉脱力下降；如果端子选小了，则可能出现导体压接翼异常展开、铜丝损伤、压接高度失控甚至端子主体变形。因此，不能简单采用“能压进去就可以”的判断方式。
2. 除了mm²，还要确认什么？
- 导体截面积：例如0.35mm²、0.5mm²、0.75mm²等；
- 导线绝缘外径：尤其涉及单线密封件时非常重要；
- 导体材料：常规铜导线与特殊导体的压接要求可能不同；
- 是否采用薄壁汽车线：相同导体面积的绝缘外径可能不同；
- 密封还是非密封：决定端子结构及密封附件配置。
三、第二步：核对端子镀层，镀锡与镀金不要只按价格选
TE Micro Timer II端子可以存在不同接触区镀层配置，常见包括锡（Sn）和金（Au）。选型时，镀层并不是一个单纯影响成本的后缀参数，而属于电气接触系统的一部分。
| 端子镀层 | 典型特点 | 选型重点 | 是否建议直接替换 |
|---|---|---|---|
| 锡（Sn） | 汽车连接器中应用较广，成本与性能较均衡 | 核对对配端镀层、工作环境及原厂设计 | 不建议只因为尺寸相同直接替代其他镀层 |
| 金（Au） | 常用于对接触稳定性要求较高的信号连接场景 | 确认接触区金层设计以及匹配的对配端 | 应按照原设计或经工程验证后替换 |
为什么尺寸完全一样，镀层不同仍要区分料号？
因为汽车连接器的可靠性并不只取决于端子能不能插进去，还取决于接触界面的长期稳定性。工作温度、振动、微动磨损、插拔次数、信号等级以及对配端表面处理都会影响接触系统表现。
因此，当BOM指定的是金镀层端子时，不建议仅仅因为镀锡版本库存充足就直接替换；反过来也一样。尤其是传感器、低电平信号或关键控制线路，更需要按照整套接触系统进行核对。
四、第三步：回路数怎么核对？不要把“孔数”直接等同于料号
在连接器行业中，2P、3P、6P等通常用于描述Position，也就是位置数或回路数。但Micro Timer II体系中，同样回路数量的连接器仍可能存在多种不同结构。
例如两个看起来都是6回路的连接器，仍有可能在以下方面不同：
- 一个是密封型，一个是非密封型；
- 一个使用母端子，一个使用公端子；
- 键位不同；
- 壳体颜色不同并对应不同防错结构；
- 对配端不同；
- 二次锁结构不同；
- 一个用于线对线，另一个用于线对板或设备端；
- 某些多回路产品可能还是混合端子系统。
所以，所谓“找一个6孔Micro Timer II”通常还不足以形成准确询价条件。
正确的回路数核对方法
确认壳体设计到底是2位、3位、6位还是更多位置，而不是只数外观上的开孔。
区分Housing for Male Terminals和Housing for Female Terminals，避免把端子性别和塑壳插接方向混淆。
同样针位数量可能存在A、B或其他Keying结构，应通过完整料号核对。
部分连接器可能同时容纳不同尺寸或不同系列的端子，因此不能按照总回路数统一采购Micro Timer II端子。
确认连接器真正对应的Mating Housing、PCB Header或设备端，而不是依靠外形推测。
五、密封型与非密封型，是另一个必须提前确认的条件
如果Micro Timer II用于发动机舱、底盘附近、车外传感器或其他可能接触水汽、灰尘和污染物的位置，连接器往往需要考虑密封结构。
密封型连接器不能只采购“端子+壳体”，通常还需要继续检查：
- 单线密封件是否与线径及绝缘外径匹配；
- 未使用的空孔是否需要堵塞件；
- 端子是否属于可密封版本；
- 壳体接口密封结构是否完整；
- TPA或二次锁是否属于独立配件；
- 后盖、护套及其他附件是否需要同步配置。
这里尤其容易出现一种问题：端子本身属于Micro Timer II，但是采购的端子版本与具体密封壳体不对应。外观可能非常接近，却不能形成原设计要求的完整防水系统。
六、完整料号为什么比“系列名称”更重要？
TE汽车连接器料号的不同前缀、后缀和变体通常代表具体产品配置。实际询价时，如果客户只能提供“Micro Timer II、6P、0.5平方”等信息，仍然需要进一步缩小范围。
南京千弘达建议，涉及Micro Timer II连接器采购时，尽量一次性提供以下信息：
| 需要提供的信息 | 建议内容 | 作用 |
|---|---|---|
| 完整TE料号 | 优先提供原BOM完整Part Number | 最快锁定具体产品 |
| 回路数 | 2P、3P、6P等 | 确认壳体基本结构 |
| 端子性别 | Receptacle / Tab等 | 确认接触件方向 |
| 线径 | mm²或AWG | 确定压接范围 |
| 镀层 | Sn、Au等 | 核对接触界面 |
| 密封要求 | Sealed / Unsealed | 确认壳体、端子和密封附件 |
| 应用位置 | 线对线、线对板、设备端等 | 确认对配结构 |
| 旧件照片 | 正面、背面、侧面、标签 | 在无料号情况下辅助识别 |
七、一个实用的Micro Timer II选型顺序
如果手里只有项目需求，还没有确定具体料号，可以按照下面的逻辑逐步缩小范围：
应用场景 → 回路数量 → 公母结构 → 密封要求 → 导线线径 → 端子镀层 → 壳体键位 → 对配端 → 二次锁/密封件 → 完整料号确认。
第一层：先确认机械接口
首先确定针位、插接方向、壳体键位及对配接口。如果机械接口都不一致，后面的线径和端子参数就没有继续比较的意义。
第二层：确认端子压接系统
根据导体截面积以及绝缘外径选择正确端子，不要只按照端子前端接触部分判断。
第三层：确认接触界面
核对金镀层、锡镀层等要求，同时确认对配端配置。对于替代料，更需要关注这一项。
第四层：确认环境结构
判断是否需要密封、防水、防尘及二次锁结构，并确保密封件、堵塞件与导线外径配套。
第五层：最终回到完整料号
在批量采购之前，应重新用原厂图纸或产品数据对完整料号进行确认。南京千弘达在实际配套过程中，更倾向于把塑壳、端子、密封件、锁片以及对配端作为一套BOM核验，而不是把每个零件单独判断。
八、Micro Timer II选型中常见的6个错误
- 只看系列：看到Micro Timer II就认为端子可以互换。
- 只看线径：认为同为0.5mm²的端子就是同一个规格。
- 忽略镀层：把镀锡与镀金版本当作完全等价产品。
- 只数孔位：看到同样是6P就默认塑壳可以互插。
- 忽略密封附件：只买端子与壳体，遗漏线封、堵塞件或二次锁。
- 只比较外观：根据照片判断型号，却没有核对键位、锁止和对配料号。
九、缺货时可以寻找Micro Timer II替代料吗？
可以寻找替代方案，但需要区分“同系列替代”和“跨系列替代”。
如果只是原料号缺货，优先判断同一Micro Timer II体系内是否存在满足原设计要求的其他版本。但即便端子尺寸、线径看起来一致，也需要进一步确认：
- 接触区镀层是否一致；
- 端子锁止结构是否一致；
- 适配Housing是否一致；
- 密封与非密封属性是否一致；
- 对配端是否认可；
- 压接工具和压接参数是否需要调整。
如果需要跨系列甚至跨品牌替代，则应进一步进行尺寸、电气性能、温升、插拔力、保持力、环境可靠性及量产工艺验证，不能仅通过产品照片决定替代关系。
十、TE Micro Timer II采购前最终核对清单
| 核对项目 | 采购前应确认的问题 |
|---|---|
| 系列 | 是否明确为Micro Timer II，而不是名称或外观接近的其他Timer系列？ |
| 完整料号 | Part Number是否包含完整前后缀？ |
| 回路数 | 实际Position数量是多少？ |
| 公母结构 | 需要Receptacle还是Tab，对应什么Housing？ |
| 线径 | 导体截面积和绝缘外径分别是多少？ |
| 镀层 | 接触区需要Sn还是Au？ |
| 密封 | Sealed还是Unsealed？是否需要单线密封？ |
| 键位 | 颜色、编码和Keying是否与原件一致？ |
| 附件 | 是否需要TPA、锁片、线封、堵塞件、后盖等？ |
| 对配端 | Mating Connector或Header完整料号是否已经确认？ |
| 包装 | 散装、卷装等包装形式是否满足压接设备和生产方式？ |
十一、常见问题FAQ
Q1：TE Micro Timer II端子一般适合多大线径？
答：不能用一个线径范围概括全部Micro Timer II端子。常见具体料号可以看到0.2～0.5mm²、0.5～1.0mm²以及0.35mm²等配置。采购时应根据具体端子料号确认，而不是只按照系列名称判断。
Q2：Micro Timer II镀锡端子可以换成镀金端子吗？
答：不建议仅凭尺寸相同直接替换。需要同时核对对配端镀层、原设计要求、信号类型、环境条件以及具体产品规范。金镀层并不等于在所有工况下都能直接替代锡镀层。
Q3：同样是6P的Micro Timer II连接器可以互换吗？
答：不能仅凭6P判断。还要检查公母结构、密封属性、键位、颜色、防错结构、锁止方式及对配料号。
Q4：只有旧连接器照片，没有料号怎么办？
答：可以先通过品牌标识、回路数、接口正面、背部进线结构、壳体颜色、键位和尺寸范围缩小型号，但正式采购前仍建议通过原厂图纸或完整料号再次确认。
Q5：Micro Timer II端子缺货时最先应该怎么找替代？
答：建议优先寻找原料号现货，其次核对同系列、同接口及同技术条件的可替代版本，再考虑跨系列或跨品牌方案。替代范围越大，需要验证的项目越多。
十二、总结：Micro Timer II选型本质上是在核对一个完整连接系统
TE Micro Timer II连接器并不能只通过“系列+回路数”完成准确选型。真正决定能否正确使用的，是线径、端子接触区镀层、端子结构、Housing、密封方式、键位、回路数量以及对配关系共同组成的完整系统。
对于新项目，建议从线束图纸和整套BOM开始确认；对于售后维修和缺货补料，则应尽量获取原始完整料号、导线规格以及连接器多角度照片。南京千弘达认为，越是在外观相似、料号变体较多的汽车连接器系列中，越应该坚持“先核料号、再核参数、最后确认配套”的方法，这比单纯按照图片或系列名称寻找产品更可靠。
简单来说：Micro Timer II选型应重点回答三个问题——线径是否压得对、镀层是否配得对、回路与壳体是否插得对。三个条件都确认之后，再核对密封件、二次锁和对配端，才能形成完整且可量产的连接器方案。
