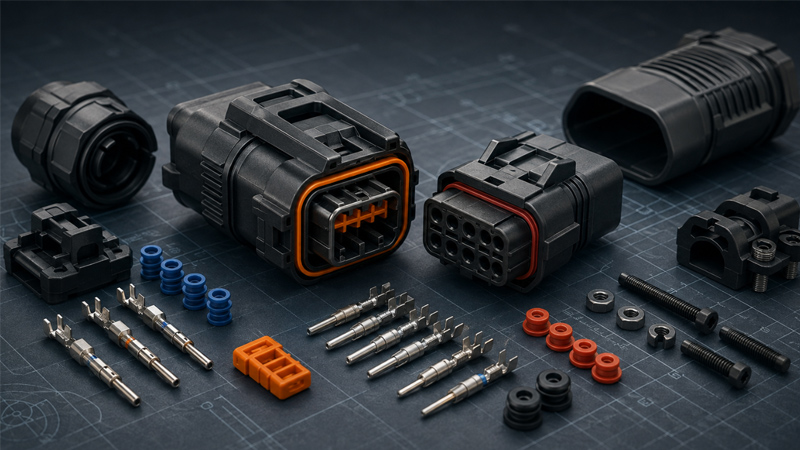

一、HDSCS是什么？为什么重载车辆场景经常使用

HDSCS的核心定位是恶劣环境下的密封电气连接。相比普通室内设备连接器，车辆底盘、发动机舱、工程机械线束所面对的不只是插拔问题，还包括泥水、粉尘、高低温循环、振动、冲击、线束拉扯和高压清洗等复杂条件。

因此，一个完整的HDSCS连接系统通常需要考虑以下三个层面：

TE官方HDSCS系列覆盖多种回路配置，常见包括2、3、4、6、7、8、10、12、15、16及18位，并存在直通线对线、法兰安装以及与PCB或设备端连接等结构。因此，“HDSCS”只是一个系列名称，真正采购时仍然必须落实到具体壳体料号与完整BOM。

二、第一步不是选端子，而是先确定连接器壳体与回路结构

很多采购人员习惯先问：“我要一个8P的HDSCS，有现货吗？”但对于工程选型而言，8P只是其中一个条件。同样回路数量下，仍可能存在公母端、防错结构、安装形式和端子系统不同的问题。

1. 先计算实际需要多少个电气回路

需要把电源、地线、控制信号、传感器信号、CAN通讯及预留回路分别统计。对于未来可能增加功能的设备，可以适当保留少量空位，但预留孔位不能因为暂时不用就忽略密封。

如果空腔原本属于密封体系，却没有按照对应规格安装堵塞件，水汽和污染物可能从空腔进入连接器内部。

2. 区分“线对线”和“线对设备/板端”

如果连接器两端都是线束，一般考虑自由悬挂式线对线结构；如果一端固定在控制器、车身钣金或设备壳体上，则需要核对法兰安装、面板安装或板端Header结构。

这一步会直接影响后续：

• 对插件究竟选择公端还是母端；
• 是否需要安装滑块或固定附件；
• 连接器接口方向是否与PCB和设备空间匹配；
• 尾部出线是180°直出还是90°转向；
• 设备端是否需要额外的环境密封设计。

3. 防错键位不能只看颜色

同系列连接器为了避免不同功能线束误插，往往会设计不同的机械防错编码。颜色有时可以辅助识别，但工程确认仍然应该以TE完整料号、产品图纸及Connector & Keying Code为准。

三、所谓“模块配套”，核心其实是回路与端子系统的组合

HDSCS不应简单理解成某些工业矩形重载连接器那种可以任意放入不同插芯模块的结构。工程上讨论HDSCS的“模块”时，更有价值的理解是：在一个连接器平台内，根据回路、电流和信号需求选择相应壳体及接触系统组合。

尤其在混合型应用中，一个连接器可能同时承担低电流信号与较高电流电源回路。此时不能只按“总针数”选型，而应该拆分每一路负载。

四、HDSCS端子怎么选？先看电流，再看线径

HDSCS常见配套接触系统包括AMP MCP 1.5K、AMP MCP 2.8以及AMP MCP 6.3/4.8K等。不同端子尺寸并不是简单的“大端子一定更好”，而是分别服务于不同线径、负载和空间需求。

1. 同一种端子系列也可能有多个线径版本

例如一个项目已经确定使用AMP MCP 2.8，并不意味着所有MCP 2.8端子都可以直接使用。还应继续核对：

• 导线截面积或AWG范围；
• 绝缘外径；
• 端子公母属性；
• 接触区镀层；
• 料带和包装方式；
• 对应压接模具及压接参数。

如果端子适用线径比实际导线大很多，导体压接区可能无法形成可靠压缩；如果端子规格偏小，又可能出现导线无法正确放入、压接翼异常变形等问题。

2. 电流只是选端子的一个条件

重载车辆连接器经常处于高环境温度和连续振动状态。端子的可靠性最终取决于完整连接链路的接触电阻和机械稳定性。因此，不能用“额定40A”这样的单一数字代替实际温升验证。

五、密封件为什么必须和导线一起选

对于HDSCS这类密封连接器，端子负责导电，而导线密封结构负责阻断水汽、泥浆和污染物沿线束方向进入壳体。因此密封件不能脱离导线外径单独采购。

导线密封件至少要核对两个尺寸

• 导线截面积：关系到端子的压接范围；
• 导线绝缘外径：关系到密封件能否对线缆形成合适的压缩量。

两根同为1.0mm²的汽车线，其绝缘层材料和结构可能不同，外径并不一定相同。因此只告诉供应商“我要1平方线的防水栓”，信息仍然可能不够。

六、空孔为什么必须使用正确的密封堵塞件

如果一个12位HDSCS壳体实际只使用10个回路，剩余两个空位通常不能直接空着。对于需要保持密封性能的应用，应按照产品设计要求配置相应的Sealing Plug / Blind Plug。

空孔堵塞件主要承担三个作用：

1. 封闭未使用的电缆入口；
2. 保持连接器后端密封体系的连续性；
3. 降低水、泥浆、灰尘及清洗液通过空腔进入内部的风险。

这也是为什么HDSCS采购BOM不能只写“壳体+端子”。一个真正可以装上线束使用的连接器组件，经常还需要密封堵塞件、尾盖、固定附件等零件。

七、尾盖Backshell到底是不是可有可无

HDSCS系列提供多种Backshell尾盖方案，包括直出、90°出线以及适配波纹管或护套电缆的不同结构。尾盖的价值不只是让外观更完整，更重要的是改善线束出口位置的机械保护、应力释放和环境防护。

以下场景尤其值得配置尾盖

• 连接器安装在车架、底盘等泥水暴露区域；
• 线束出口存在持续摆动或振动；
• 后端需要直接连接波纹管；
• 安装空间要求线束90°转向；
• 项目对整套连接系统的高等级防护提出要求。

选尾盖时还应确认其所属Housing Group、连接器尺寸组、出线角度以及波纹管或电缆直径范围。不能因为“外观尺寸差不多”就跨组使用。

八、IP67与IP6K9K不能只看连接器壳体

HDSCS常被用于需要较高防尘防水能力的车辆环境，但防护等级属于完整系统和规定装配状态下的性能，而不是只买一个塑料壳体就自动获得相应等级。

TE资料显示，HDSCS系列典型密封等级可以达到IP67；部分法兰式结构在使用匹配尾盖并按照规定安装后，可实现更高的IP6K9K防护能力。

因此项目设计时至少需要同时确认：

• 公母连接器是否完全锁止；
• 端子是否插入到位并完成二次锁止；
• 导线密封件尺寸是否匹配；
• 所有未使用孔位是否正确堵塞；
• 尾盖、法兰及设备端安装方式是否符合要求；
• 线束出口是否存在过大的横向拉力。

九、保护盖、固定滑块等附件什么时候需要

1. Protection Cap防护盖

如果连接器在运输、维修或设备工作期间存在长期未对插状态，可以考虑使用对应防护盖，减少水、灰尘和异物进入连接器接口。

2. Fixing Slide固定滑块

对于需要固定到设备钣金或面板上的连接器，还可能需要匹配固定滑块。此类附件应根据连接器组别以及安装板厚度等参数确认，不能独立于安装结构选型。

3. 波纹管适配附件

工程机械和商用车辆线束大量使用波纹管。此时需要同时核对连接器尾盖适配的波纹管规格，让连接器后端、波纹管和线束形成连续的保护结构。

十、一套HDSCS连接器BOM应该包含什么

实际项目中，建议把HDSCS当成一个系统BOM管理，而不是一个孤立料号。

十一、工程项目可以按照这7步完成HDSCS选型

十二、HDSCS采购最常见的5个错配问题

错误一：只提供连接器照片询价

同一系列的连接器外形高度相似，仅依靠照片通常无法可靠区分防错结构和完整料号。

错误二：只确认针数，不确认端子系统

即使都是16位连接器，也可能涉及混合型回路或不同接触系统。针数一致不等于BOM一致。

错误三：端子只按“1平方、2.5平方”购买

除了导体截面积，还需要检查端子系列、公母、镀层、绝缘外径及压接要求。

错误四：漏买堵塞件和尾盖

到货后才发现无法完成完整密封装配，是重载连接器采购中非常常见的返工原因。

错误五：替换料只比较外观

重载密封连接器替换至少应核对接口尺寸、防错结构、端子系统、线径、电流、材料、安装尺寸和环境性能，不能只因为“看起来一样”就直接替换。

十三、采购HDSCS时建议一次提供哪些信息

为了减少反复确认和错配，向供应商询价时建议一次提供以下资料：

• TE完整料号；
• 需求数量；
• 连接器公端或母端；
• 需要多少个实际回路；
• 每一种导线的截面积和绝缘外径；
• 主要回路的持续电流；
• 是否需要端子、密封件和堵塞件；
• 是否需要180°或90°尾盖；
• 是否连接波纹管；
• 是否需要对插端、板端Header或保护盖；
• 样品、试产还是量产需求；
• 目标交期及是否接受同系列可验证替代方案。

对于型号尚未完全确认的项目，南京千弘达建议优先整理现有连接器完整料号、线径表、针脚定义和对插端信息，再进行配套核验。这样通常比单纯按照外观查找连接器更容易缩小范围，也能降低端子、密封附件漏配的概率。

十四、HDSCS选型常见问题FAQ

十五、总结：HDSCS真正难的不是找到壳体，而是把整套BOM配正确
