连接器温升测试怎么做？环境温度、通电电流与测点位置怎么确定

连接器温升测试怎么做？环境温度、通电电流与测点位置怎么确定

对于线束厂、电源设备、新能源汽车、工业控制、充电设备以及消费电子等应用，连接器温升并不是单纯的实验室数据，它直接影响端子退火、塑胶老化、接触电阻变化以及长期使用可靠性。南京千弘达在连接器选型和现货配套过程中，经常会遇到“同一个系列为什么不同针数额定电流不同”“同样的端子为什么换一种线径电流就变了”等问题，而理解温升测试正是解决这些问题的基础。

一、什么是连接器温升？先分清“温度”和“温升”

温升测试首先要区分两个概念：

• 测点温度：连接器端子、导线、PCB焊点或者壳体某个位置实际测得的温度。
• 温升：测点温度与测试环境温度之间的差值。

例如，实验室环境温度为25℃，连接器端子稳定后测得54℃，那么该位置的温升为29℃，而不是54℃。

这一点非常重要，因为连接器真正需要控制的通常不只是温升本身，还包括：

环境温度 + 通电温升 ≤ 连接器、端子、塑胶、导线及相关材料允许的最高工作温度。

假设某连接器系统允许的最高工作温度为105℃，如果实际设备内部环境已经达到80℃，即使连接器通电后的温升只有30℃，理论总温度也可能达到110℃。因此，“温升合格”并不自动代表实际工况下一定安全。

二、连接器为什么会发热？温升的根本来源是什么

连接器发热的主要来源是电流通过电阻时产生的焦耳热，可用下面的关系理解：

这一公式意味着：当其他条件不变时，电流增加带来的发热并不是简单线性增加。电流从5A提高到10A，理论上的电阻发热可能提高到原来的4倍。因此，高电流连接器不能只看“多增加了几安培”，而要关注温升曲线如何变化。

连接器系统中的热量通常来自以下位置：

• 公端子与母端子之间的接触界面；
• 端子的弹片或接触梁区域；
• 端子与导线之间的压接区域；
• PCB端子与焊盘、铜箔连接区域；
• 导线本身的电阻发热；
• 高密度连接器中相邻回路之间的热积累。

如果端子压接不良、插合不到位、镀层受损、接触面污染或者接触压力不足，等效接触电阻会升高，最终表现为局部温度明显异常。

三、温升测试的环境温度应该怎么确定？

连接器温升测试不能随意选择一个室温进行。具体环境条件应优先按照以下顺序确定：

1. 客户项目规范或整机企业标准；
2. 连接器原厂产品规格书、测试规范或认可报告；
3. 项目所执行的IEC、EIA或其他行业测试标准；
4. 企业内部已经确认的统一试验方法。

1. 常温实验室测试

研发初期、产品对比或者额定电流验证时，经常会在受控实验室环境进行测试。关键并不是一定要固定成某个单一温度，而是：

• 环境温度在测试期间应保持相对稳定；
• 应记录开始、过程和结束时的环境温度；
• 不能把样品放在空调出风口、风扇附近或者阳光直射位置；
• 不同样品进行对比测试时，散热条件应尽量保持一致。

2. 高环境温度验证

汽车发动机舱、新能源汽车电气系统、工业电源、充电设备等场景，实际环境温度可能远高于普通实验室室温。此时，仅在约25℃附近完成温升测试往往不足以覆盖真实工况。

如果产品规定最高工作温度为125℃，并不意味着可以在125℃环境下继续施加额定电流而不考虑自身温升。实际设计通常需要根据环境温度进行电流降额，也就是常说的current derating（电流降额）。

四、温升测试的通电电流应该怎么确定？

这是整个测试中最容易出现误区的部分。正确的测试电流不能简单地理解为“规格书写10A，就直接通10A”。

1. 验证实际工作电流

如果目的是验证某个项目能否正常使用，应优先按照设备的持续工作电流进行测试，同时考虑最大连续负载。

例如设备正常运行电流为6A，但持续最大工况可能达到8A，那么只验证6A的温升并不能覆盖最不利工况。

2. 验证额定电流

如果目的是验证连接器产品自身的载流能力，应按照对应产品规范规定的额定电流、线径以及加载方式进行测试。

尤其需要注意：连接器原厂给出的额定电流往往与以下条件绑定：

• 端子规格；
• 导线线径；
• 回路数量；
• 同时通电的回路数量；
• 环境温度；
• PCB铜厚及走线面积；
• 允许温升条件。

因此，不能把“2Pin连接器在某线径下可以通过10A”直接推导成“20Pin连接器每个回路也都可以同时通过10A”。

3. 建立温升—电流曲线

如果处于新产品开发阶段，比单独测一个额定电流更有价值的方法，是设置多个电流等级，例如从较低电流开始逐步增加，直到接近规定温升或温度限值。

这样可以得到类似下面的趋势：

五、线径为什么会明显影响温升测试结果？

线径是连接器温升测试中必须记录的参数。即使使用完全相同的壳体和端子，如果搭配不同截面积的导线，最终温升也可能有明显差异。

较细的导线通常具有更大的单位长度电阻，会产生更多热量，并可能通过端子压接区域把热量传导到连接器内部。因此测试报告至少应记录：

• 导线AWG规格或者mm²截面积；
• 导体材料；
• 导线绝缘材料及耐温等级；
• 连接器两侧导线长度；
• 压接高度及压接状态；
• 是否使用原厂推荐端子与压接工具。

如果用一根特别粗的测试线验证出很低的温升，而实际量产产品使用更细的导线，这个测试结果就不能直接代表量产工况。

六、所有回路都要通电吗？“单回路”和“满回路”差别很大

多Pin连接器最容易低估的风险就是热聚集。

如果一个24Pin连接器只选择其中1个回路通大电流，其周围存在大量空气和未发热端子，散热条件通常较好。但如果多个相邻回路同时加载，相互之间会产生热耦合，连接器内部温度可能明显升高。

因此测试前必须确定：

• 测试多少个回路；
• 哪些位置同时通电；
• 各回路电流是否相同；
• 高电流端子是否连续相邻排列；
• 是否模拟实际设备中的最不利加载组合。

七、连接器温升测试的测点应该放在哪里？

测点决定了最终看到的是哪一部分的温度。如果测点离真正的热点太远，即使测试记录看起来正常，也可能遗漏端子内部的局部过热。

1. 端子接触区域附近

公、母端子接触界面通常是最需要关注的区域之一，因为该区域存在接触电阻。如果结构允许，应尽量测量靠近实际接触区域的位置。

2. 端子压接区域

压接翼与导体连接位置可以反映压接电阻异常。如果该位置温度显著高于其他相同回路，需要检查：

• 线芯是否全部进入导体压接区；
• 压接高度是否正确；
• 导体是否损伤或切断；
• 端子与线径是否匹配。

3. 导线靠近连接器的位置

在距离端子较近的导线上布置测点，可以辅助区分“端子接触发热”和“导线自身发热”。如果导线整体温度都很高，可能需要重新评估线径和电流。

4. PCB焊接区域

对于线对板连接器，除了端子，还应关注板端针脚、焊点以及附近PCB铜箔区域。PCB铜厚、铜箔面积、过孔数量和走线路径都会影响散热。

5. 塑胶壳体热点

壳体表面温度通常不能完全代替端子温度，但可以用来观察高密度回路加载之后的整体热积累。如果局部塑胶区域明显升温，也需要检查内部端子的温度情况。

6. 环境温度测点

测试环境温度传感器不能紧贴发热端子，也不能放在完全不同的气流环境中。它应该能够代表连接器周围的真实环境温度，同时避免受到样品自身热辐射和局部热空气的明显影响。

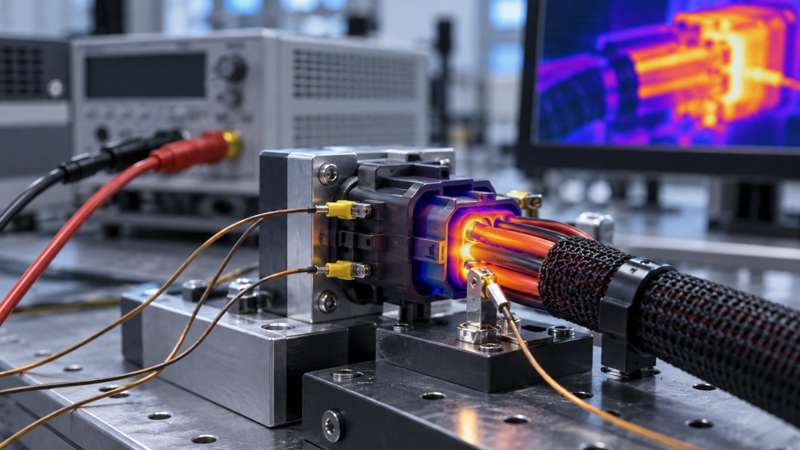

八、热电偶怎么固定？为什么固定方法也会影响结果

连接器温升测试常使用细线热电偶或其他低热容量温度传感器。如果传感器本身过大，或者使用大量高导热材料固定，可能改变原本的散热条件。

布置测点时应注意：

• 传感器应与目标测量位置充分接触；
• 固定方式不能明显改变端子接触状态；
• 不能因为固定热电偶而使壳体无法正常锁止；
• 热电偶导线应避免成为明显的额外散热通道；
• 所有样品最好采用一致的固定方法。

对于非常小型的高密度端子，如果热电偶无法直接布置到接触区域，应按照对应产品规范和测试方法选择可重复、可比较的替代测点，而不是随意贴在塑胶壳体外表面。

九、温升测试什么时候才算“稳定”？

刚通电后的几分钟不能直接作为最终结果。连接器从冷态开始通电以后，端子、导线和周围结构会持续蓄热，直到发热与散热逐渐达到平衡。

因此正式结果应以达到热稳定状态之后的温度为依据。

判断热稳定不能只规定“通电30分钟”或者“固定通电1小时”而完全忽略温度变化趋势。更合理的做法是持续记录测点温度，根据所执行测试规范规定的时间间隔和允许变化范围，确认连续若干次读数已经趋于稳定。

十、连接器温升到底多少℃算合格？

“连接器温升不得超过30℃”是行业中经常看到的一种测试要求，但必须强调：30℃并不是所有连接器、所有行业、所有项目通用的绝对判定值。

不同连接器产品规范中可能出现30℃、40℃、50℃或者其他温升控制条件，而且还可能同时规定端子最高允许温度。

因此正确判断顺序应该是：

1. 确认具体产品系列和端子料号；
2. 查看原厂产品规格书或测试报告；
3. 确认客户项目是否另有温升要求；
4. 核对环境温度与最高允许工作温度；
5. 最后判断测试结果是否满足全部条件。

如果供应商只告诉采购人员“这个端子可以跑20A”，却没有说明线径、通电回路数量、环境温度和温升条件，那么这个“20A”信息实际上是不完整的。南京千弘达在协助客户核对连接器现货与配套端子时，也更建议同时确认这些使用条件，而不是只比较一个额定电流数字。

十一、一套相对完整的连接器温升测试流程

1. 确认测试目的。明确是验证实际应用电流、验证原厂额定电流，还是建立电流与温升曲线。
2. 确认样品状态。记录连接器壳体、端子、密封件、PCB端、线径和压接参数。
3. 确定环境条件。按照产品规范、客户标准或项目标准设定环境温度及空气流动条件。
4. 确定加载回路。按照实际最不利使用状态确定同时通电的端子数量与排列位置。
5. 布置温度测点。重点覆盖接触区域附近、压接区、导线、PCB端以及环境温度参考点。
6. 检查测试回路。确认导线连接牢固、电流源容量足够，并记录初始环境温度和样品温度。
7. 施加规定电流。按照测试方案逐级或者直接施加规定电流，并持续记录各测点温度。
8. 等待热稳定。依据相应测试规范确认温度已经达到稳定状态。
9. 计算温升。分别计算每一个关键测点相对于环境温度的温升。
10. 判断结果。同时核对温升限制、材料最高工作温度和项目设计裕量。

十二、测试报告至少应该记录哪些数据？

十三、温升异常时，应该按照什么顺序排查？

发现某个端子温升明显超标以后，不建议第一时间就认定“连接器电流不够”。可以按照下面的路径逐项排查。

1. 先检查接触电阻

如果只有某一个回路特别热，而其他相同回路正常，应重点检查端子插合、接触压力、端子变形、镀层污染和接触电阻。

2. 检查压接质量

端子与导线压接不充分、线芯数量不足、压接高度错误或者线芯损伤，都可能造成压接位置局部发热。

3. 检查线径

如果导线温度也同步偏高，需要核对导线截面积是否能够承载测试电流。

4. 检查满载回路数量

单回路正常、多个回路同时通电却明显超温，往往说明存在明显的热聚集，需要通过降低单回路电流、增加端子间隔或者改变回路布局解决。

5. 检查环境散热

开放实验台和密闭设备内部的散热条件可能完全不同。如果最终产品处于封闭壳体中，实验室开放环境的结果可能过于乐观。

6. 检查PCB设计

板端连接器温度异常还需要检查PCB铜厚、焊盘、走线宽度、过孔、电源层连接方式及附近其他热源。

十四、为什么不能直接照搬连接器规格书上的额定电流？

额定电流应该理解为特定测试条件下得到的工程参数，而不是脱离使用条件之后仍然保持不变的固定值。

例如同一连接器系列可能出现以下情况：

• 2Pin版本每回路允许电流高于20Pin版本；
• 2.5mm²导线对应的允许电流高于0.75mm²导线；
• 单回路加载对应的允许电流高于全部回路同时加载；
• 25℃环境下的允许电流高于85℃环境；
• 大面积PCB铜箔对应的板端温升低于细小铜箔走线。

因此工程选型时最好同时取得：

• 产品规格书；
• Temperature Rise vs. Current曲线；
• Current Derating曲线；
• 推荐线径范围；
• 端子最高工作温度；
• 对应针数和加载条件。

十五、连接器采购阶段，也应该关注温升条件

连接器采购经常把重点集中在品牌、料号、价格和交期，但对于大电流应用，仅仅确认壳体和端子“可以配套”还不够。尤其是新能源汽车、储能、电源、伺服、电机和充电设备项目，应在采购或替代验证阶段同步核对线径、端子镀层、回路数量、工作环境温度以及持续负载条件。

如果原型号缺货需要寻找替代方案，更不能仅根据外形尺寸和额定电流判断。南京千弘达建议实际项目至少同时比较端子结构、允许线径、接触电阻、最高工作温度和原厂温升数据；对于关键大电流回路，再通过样品温升测试完成最终验证。

十六、连接器温升测试常见问题FAQ
