汽车传感器连接器怎么选？2芯到6芯、防水与抗振参数核对

汽车传感器连接器怎么选？2芯到6芯、防水与抗振参数核对

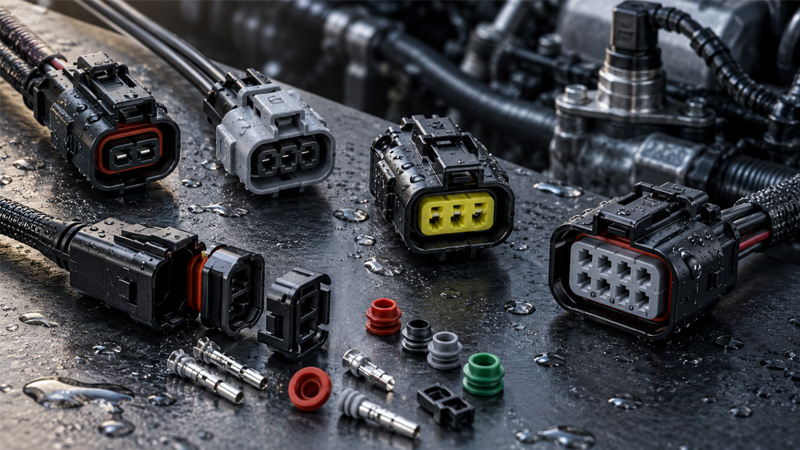

尤其在发动机舱、底盘、轮端等环境中，连接器长期面临水汽、泥沙、油污、冷热循环和机械振动。如果只按照外形或者针数寻找“看起来一样”的产品，即使能够插合，也可能出现端子接触不稳、密封失效、退针甚至间歇性信号丢失。因此，汽车传感器连接器的正确选型，应当从电气回路、机械接口、环境防护和整车工况四个维度同时核对。

一、汽车传感器为什么大量使用2芯到6芯连接器？

传感器所需回路数量与其供电方式、信号类型以及是否需要屏蔽、诊断等功能有关，因此并不是“针位越多越好”。对于多数汽车低压传感器而言，2芯至6芯已经可以覆盖大量常见应用。

二、第一步不是看外形，而是确认准确回路数和针位定义

汽车连接器外形相似的情况非常普遍。同一系列可能同时存在2位、3位、4位、6位等不同规格，还可能存在不同键位、不同颜色、防错槽方向以及不同端子系统。

因此在南京千弘达实际协助客户核对汽车传感器连接器时，通常首先确认以下信息：

• 连接器实际需要几个有效回路；
• 壳体总孔位与实际使用孔位是否一致；
• 每个针位的电源、接地、信号定义；
• 公端还是母端；
• 连接器安装在传感器侧还是线束侧；
• 是否存在不同防错键位或机械编码；
• 是否需要匹配特定板端或设备端接口。

例如，同样都是3芯防水连接器，壳体尺寸可能十分接近，但只要内部定位筋、防错槽或卡扣位置不同，就不能直接互换。因此“3芯”只能作为搜索条件，不能作为最终确认依据。

三、端子尺寸和线径必须与传感器线束匹配

确定壳体后，下一步要核对端子。汽车传感器多数属于低电流信号回路，但低电流并不代表端子可以随意替换。相反，由于信号电流较小，接触界面的稳定性、压接质量和长期接触电阻变化更加值得关注。

1. 核对端子的适用线径

一款连接器壳体往往可以匹配多个端子料号，不同端子可能分别对应不同导体截面积和绝缘外径。如果线径超出端子的设计范围，容易导致：

• 导体压接不足，拉力和导通稳定性下降；
• 线径过大造成压接翼异常变形；
• 绝缘压接位置不正确；
• 导线外径与密封塞不匹配；
• 长期振动后出现导体疲劳或端子松动。

2. 不要只看“端子能插进去”

汽车端子系统还需要核对接触部位尺寸、锁止弹片位置、插入力、保持结构以及与壳体二次锁的配合关系。端子能够插入壳体，并不代表它属于正确配套端子。

四、防水连接器不能只看“IP67”三个字符

发动机舱、底盘、轮端及车外区域的传感器连接器通常需要较高的环境密封能力。采购时经常会遇到“IP67防水”“IP68防水”等描述，但汽车连接器的实际防水可靠性，并不是只由壳体自身决定。

完整的密封体系通常包括：

• 对插界面密封：防止水从公母连接器结合位置进入；
• 线端密封：通过独立密封塞或整体式线封结构阻止水从导线方向进入；
• 空孔密封：未使用的回路通常需要正确配置堵塞件；
• 后盖或应力释放结构：避免导线摆动破坏密封状态；
• 壳体锁止：保证连接器在振动后仍保持规定的压紧和密封状态。

防水等级高，不等于任何位置都可以直接使用

连接器能达到怎样的防护性能，与测试方法、装配状态、线径、密封塞、温度以及是否完成正确对插都有关系。因此，在核对IP等级时，建议同时确认：

五、发动机舱和底盘传感器尤其要关注抗振参数

车辆运行过程中，连接器并不是静态工作的。发动机、变速系统、底盘、轮端等位置会持续产生不同频率和幅值的机械振动。如果连接器锁止、端子保持力或线束固定方式不足，就可能出现瞬时接触不良。

汽车电子零部件的机械环境测试可参考相应整车厂规范以及ISO 16750系列中的机械负载要求等，但具体连接器是否满足某一项目，仍然需要结合其安装位置、原厂技术资料及项目试验条件判断，不能仅凭一句“汽车级”作结论。

抗振选型重点看什么？

• 主锁结构：插合后壳体是否具有可靠的机械锁止；
• 二次锁结构：CPA、TPA或类似结构是否完整；
• 端子保持力：端子是否能够稳定锁在壳体内；
• 接触弹性：长期振动后接触区域是否仍能保持稳定压力；
• 线束固定：连接器附近导线是否存在过大的摆动和拉扯；
• 安装位置：发动机本体附近与车身内部的振动条件差别明显；
• 测试条件：振动频率、加速度、持续时间和温度条件是否对应实际项目。

六、2芯到6芯连接器该怎么逐步确认？

1. 确认原始接口。优先获得传感器品牌、完整型号、原连接器料号或清晰多角度照片。
2. 确认芯数与针位。区分壳体总孔位和实际使用回路，并核对每个针位定义。
3. 确认公母端。不能仅凭端子“针”和“孔”的外观判断，应根据系列定义确认。
4. 确认端子系统。核对端子规格、导体截面积、绝缘外径和镀层要求。
5. 确认密封附件。检查是否需要独立线封、整体密封圈、堵塞件、后盖等。
6. 确认环境条件。包括防水、防尘、工作温度、油污、化学介质和安装区域。
7. 确认抗振与锁止。发动机舱、轮端等高振动位置尤其需要关注主锁、二次锁和线束固定。
8. 样品装配验证。替换料或新供应渠道首次导入时，建议先完成小批样品插合、压接及功能验证。

七、不同安装区域，对连接器的要求并不一样

这也是为什么同为3芯或4芯传感器连接器，在不同车辆位置可能采用完全不同的结构。采购阶段如果只给出“需要一个4芯防水插头”，供应商很难准确完成选型。

八、汽车传感器连接器常见选型错误

错误一：芯数一样就认为可以替代

芯数只能说明回路数量，无法代表尺寸、端子、键位、锁扣、密封和电气参数一致。

错误二：只匹配塑壳，不核对端子

同一壳体系列可能对应多个线径和镀层版本的端子。端子选错后，问题往往不是立即出现，而是在振动、温升或长期运行后逐渐暴露。

错误三：连接器是防水型，就忽略密封塞

很多汽车防水连接器采用单线密封结构。如果密封塞规格与导线外径不匹配，即使壳体本身设计为密封型，也可能发生进水。

错误四：空孔不装堵塞件

4芯或6芯壳体有时只使用部分回路。对于需要密封的连接系统，未使用孔位是否需要堵塞件必须按照原厂系统设计确认。

错误五：没有确认二次锁状态

端子已经插到底，并不一定意味着连接器已经完成装配。部分汽车连接器需要进一步安装或闭合TPA、CPA等二次锁结构。

九、寻找替代型号时，哪些参数必须保持一致？

当原型号缺货或停产，需要寻找同品牌或跨品牌替代时，南京千弘达通常建议不要从“外形类似”开始，而应建立参数核对表。

尤其是传感器信号回路，对偶发断路和接触波动较为敏感。因此，跨品牌替代除了尺寸兼容外，还应结合样件试装、线束压接、整车或台架验证后再决定是否批量导入。

十、采购汽车传感器连接器，建议一次提供哪些信息？

为了减少反复询价和错型风险，建议采购、工程或线束厂在询价时尽量一次提供：

• 连接器或传感器完整料号；
• 品牌及系列；
• 2芯、3芯、4芯、5芯或6芯等具体回路数；
• 公端/母端及对插件信息；
• 导线截面积和绝缘外径；
• 工作温度范围；
• 是否需要防水；
• 安装位置：乘员舱、发动机舱、底盘、轮端等；
• 壳体、端子、密封塞、堵塞件是否需要整套配齐；
• 样品数量、量产数量及期望交期。

如果原料号无法确认，也可以提供连接器正面、背面、侧面、锁扣位置、端子孔位以及关键尺寸照片。南京千弘达在处理汽车连接器现货及配套需求时，更倾向于先完成料号和配套关系核对，再进行库存、交期和替代方案确认，从而降低仅凭图片判断造成的错料风险。

十一、汽车传感器连接器选型FAQ

十二、总结：汽车传感器连接器选型，本质上是在核对一个完整连接系统
