Molex Micro-Fit 3.0是一类兼顾紧凑尺寸、载流能力和装配可靠性的连接器系统，常用于工业控制、电源模块、通信设备、医疗设备、机器人、家用电器及汽车电子子系统。实际采购中，很多错料并不是因为品牌选错，而是回路数、胶壳极性、针座形式、端子线规或镀层没有完全对应。
选择Micro-Fit 3.0时，不能只确认3.00mm间距和回路数量。完整选型至少应同时核对连接方式、排数、回路数、胶壳公母、针座方向、端子性别、适配线规、绝缘外径、镀层、包装方式及温升要求。产品页面中的最高电流属于特定配置和测试条件下的能力，不应直接作为所有型号的长期工作电流。

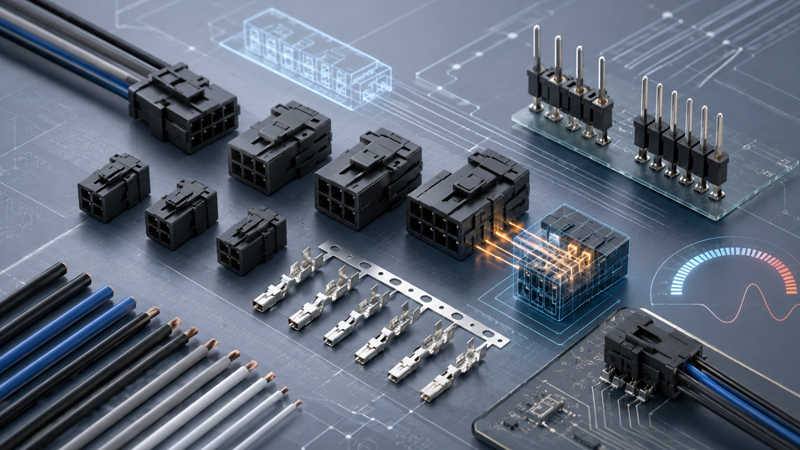

一、Molex Micro-Fit 3.0是什么
Micro-Fit连接器采用3.00mm中心间距，在体积、载流密度和可操作性之间取得平衡。其产品形态通常包括线对板、线对线、直式针座、弯式针座、自由悬挂胶壳以及不同锁扣和防呆配置。
同为Micro-Fit系列，不同代次、不同产品家族和不同零件系列之间也可能存在结构差异。采购人员不能仅凭“Micro-Fit 3.0”“几P”或外观照片下单，应以完整制造商料号和官方图纸作为最终依据。
| 选型维度 | 需要确认的内容 | 忽略后的风险 |
|---|---|---|
| 连接形式 | 线对板、线对线、板对线 | 胶壳无法与针座或对配端连接 |
| 回路与排数 | 总回路数、单排或双排、空腔定义 | 针位错误、线路功能对应错误 |
| 针座方向 | 直式、弯式、贴片或通孔 | PCB空间冲突或线束出线方向错误 |
| 端子规格 | 公母、线规、镀层、包装方式 | 无法压接、接触电阻异常或退针 |
| 电气条件 | 工作电流、电压、温升和回路负载 | 长期发热、塑壳变形或可靠性下降 |
二、Micro-Fit 3.0回路数量怎么选
1. 回路数不是简单的线数
连接器回路数通常对应可安装端子的腔位数量，但实际线束中可能存在空腔、备用回路、屏蔽接地或并联供电。工程师应先建立针位定义表，再确定连接器回路数量，避免按照当前导线数量直接选型。
2. 单排与双排不能混淆
即使总回路数相同，不同排数的外形尺寸、机械防呆、针位编号和PCB焊盘布局也可能完全不同。例如相同总回路数量的单排与双排产品，通常不能互换。
3. 建议预留合理余量
研发阶段如果存在功能扩展可能，可考虑预留少量回路。但回路数增加会带来连接器体积、成本、总插拔力和散热条件变化，不宜为了“以后可能使用”而过度放大规格。
三、额定电流为什么不能只看一个数字
Molex当前产品信息显示，部分Micro-Fit产品配置的电流能力最高可达到10.5A，但该数值并不代表每个型号、每个回路和每种线材都可以长期承载相同电流。工程选型应优先查看具体料号对应的产品规格书、降额曲线和温升测试条件。
影响实际载流能力的六个因素
- 端子导体截面积：不同线规对应的端子压接区域和导电截面积不同。
- 同时通电回路数量：多个相邻回路同时承载较大电流时，热量会叠加。
- 环境温度：设备内部温度越高，连接器可允许的温升余量越小。
- 导线长度与线材：导线电阻、绝缘材料及散热条件都会影响系统温升。
- 端子压接质量：压接高度不合格、线芯散乱或氧化会增加接触电阻。
- 插合状态：未完全插合、锁扣不到位或端子退针会造成局部发热。
| 应用情况 | 建议评估重点 | 工程建议 |
|---|---|---|
| 单个回路承载较大电流 | 端子线规、触点温升、线材压降 | 根据规格书进行温升验证 |
| 多回路同时满载 | 热量叠加及相邻端子降额 | 保留电流裕量并进行整机测试 |
| 密闭设备内部 | 环境温度与散热路径 | 按最不利环境温度设计 |
| 频繁插拔应用 | 镀层磨损及接触电阻变化 | 根据插拔次数选择合适镀层 |
南京千弘达在协助客户核对Micro-Fit 3.0物料时，通常会要求客户同时提供工作电流、线规、回路负载和使用环境，而不是只根据连接器外壳型号判断是否满足载流要求。
四、端子、胶壳和针座如何正确配套
1. 先确认连接器系统中的性别定义
连接器的公母定义可能指端子接触界面，也可能被现场人员用来描述胶壳外形。为了避免歧义，BOM中应分别写明胶壳料号、端子料号和对配件料号，不建议只写“公头”或“母头”。
2. 端子必须与胶壳腔体匹配
端子的锁定弹片、插入方向、止退位置和接触区域必须与对应胶壳一致。外观接近但系列不同的端子，即使能够勉强塞入胶壳，也可能无法可靠锁定，后续容易出现退针、接触不良或端子位置偏移。
3. 针座需要确认安装方式
板端针座除了回路数，还应确认直式或弯式、通孔或表面贴装、定位柱、固定耳、包装方式以及PCB板厚要求。更换针座型号前，应重新核对封装尺寸和推荐焊盘。
4. 不要遗漏辅助零件
部分应用还可能涉及应力释放件、定位附件、固定夹或其他二次锁定结构。询价时向南京千弘达提供完整装配图或原始BOM，有助于一次性确认胶壳、端子、针座和附件，减少到货后才发现少料的情况。
五、端子线规、绝缘外径与镀层怎么确定
1. 线规匹配不能只看AWG数字
同一AWG线规可能因导体结构、绝缘材料和绝缘厚度不同，产生不同的线芯直径与绝缘外径。端子选型时应同时确认导体截面积和绝缘外径是否落在规定范围内。
2. 压接翼尺寸必须适合线材
导体压接翼过大会导致压缩不足，过小可能切伤线芯；绝缘压接翼不匹配则可能造成夹持不足或损伤绝缘层。量产前应制作压接截面并验证压接高度、拉脱力和外观。
3. 镀锡和镀金不能只按价格选择
镀层选择需要结合信号电平、插拔频率、环境腐蚀性和接触可靠性要求。普通电源连接和一般工业应用常见镀锡方案；低电平信号、较高插拔次数或更严格接触稳定性要求，则需要评估镀金方案。
- 端子所属产品系列是否与胶壳一致
- 端子公母属性是否正确
- 适配线规和导体截面积是否符合要求
- 线材绝缘外径是否在允许范围内
- 镀锡或镀金是否符合应用要求
- 料带端子或散装端子是否适合现有设备
- 压接模具是否与端子型号匹配
六、Micro-Fit 3.0完整选型流程
- 确认应用接口：确定线对板还是线对线，以及设备端和线束端的安装位置。
- 制作针位表：明确回路数量、针位编号、电源、信号和备用腔位。
- 计算电气负载：统计单回路电流、同时通电回路数和环境温度。
- 确定胶壳：核对排数、回路数、防呆、锁扣方向及颜色。
- 确定板端或对配件：核对安装方向、PCB封装、固定方式及极性。
- 选择端子：根据线规、绝缘外径、镀层和包装方式确定料号。
- 验证压接：完成压接高度、截面、拉脱力和端子保持力检查。
- 进行整机测试：验证温升、振动、插拔和长期通电性能。
南京千弘达建议采购方在询价单中同时列出制造商完整料号、需求数量、目标交期、线规、对配关系和是否接受同系列替代。信息越完整，型号核对和交期评估越准确。
| BOM项目 | 建议填写内容 |
|---|---|
| 胶壳 | 完整料号、回路数、颜色、使用端 |
| 端子 | 完整料号、线规、镀层、包装方式、单套用量 |
| 针座或对配胶壳 | 完整料号、方向、安装方式、PCB封装 |
| 线材 | AWG、导体截面积、绝缘外径、材料 |
| 使用条件 | 电流、电压、环境温度、插拔次数和振动等级 |
对于停产、缺货或交期较长的Micro-Fit物料，可通过南京千弘达进一步核对原装库存、不同包装尾缀、同系列可替换型号以及样品验证方案，但任何替代都应在尺寸、电气性能和可靠性验证通过后再进入量产。
七、Molex Micro-Fit 3.0常见问题
Micro-Fit 3.0连接器是不是都能承载10.5A
不是。10.5A是部分产品配置在规定条件下的最高能力。具体型号的实际允许电流与端子、线规、回路数量、环境温度、压接质量和温升要求有关，应以对应规格书及实际测试结果为准。
回路数一样的Micro-Fit胶壳可以互换吗
不一定。还需要核对排数、极性、防呆键位、锁扣结构、产品代次和对配界面。外观相似并不等于能够互换。
端子能够插入胶壳就代表配套正确吗
不能。错误端子有时也可能被强行插入，但无法形成正确的一次锁定和接触位置。必须核对官方配套关系，并进行端子保持力检查。
样品可以手工钳压接吗
研发初期可使用经过确认的手动工具制作少量样品，但量产必须使用与端子匹配的压接模具，并建立压接高度、拉脱力和截面检验标准。
Micro-Fit缺货时能否改用其他品牌
可以评估，但不能只比较间距和外形。需要核对接口尺寸、针位定义、载流能力、端子线规、插拔力、锁扣、防呆、材料和环境性能，并完成样品及整机验证。
