在家用电器、工业控制、电源设备、照明系统、暖通设备和自动化装置中，TE MATE-N-LOK系列经常用于线对线、线对板和线对面板电源连接。南京千弘达在协助客户核对连接器物料时发现，许多错料并不是因为品牌或系列名称完全错误，而是因为只确认了胶壳外形，却忽略了中心距、端子性别、线径范围、材料等级和配套关系。
因此，MATE-N-LOK选型不能只问“需要几芯”，而应先明确需要传输多大电流、使用什么线材、安装在什么位置、是否需要防水，以及设备长期工作的环境温度。
一、先分清MATE-N-LOK的主要系列
MATE-N-LOK产品家族中，不同系列面向的空间、电流和安装需求不同。下表用于建立选型思路，具体额定值仍应以目标料号对应的TE产品图纸、产品规范和应用规范为准。
| 产品方向 | 典型中心距 | 主要特点 | 常见应用方向 |
|---|---|---|---|
| Universal MATE-N-LOK | 约6.35mm | 结构尺寸较大，可覆盖较宽线径范围，适合较高功率连接，可提供多回路及部分密封方案 | 大型家电、电源设备、工业装置、暖通设备、线束配电 |
| Mini-Universal MATE-N-LOK | 约4.14mm至4.15mm | 在载流能力和空间占用之间取得平衡，可用于线对线、线对板和面板安装 | 家用电器、照明、电机控制、电源模块、工业控制 |
| Micro MATE-N-LOK | 约3.00mm | 体积更紧凑，适合中小电流电源和信号混合连接 | 紧凑型电器、控制板、照明模块、小型设备 |
二、MATE-N-LOK选型需要确认哪些电气参数
1. 工作电流与启动电流
电源连接器的工作电流不能只按照设备铭牌上的平均电流计算。电机、压缩机、加热组件和大容量电容在启动或切换时可能产生瞬时电流。如果连接器只按照稳定工作电流选型，启动阶段可能出现端子温升过高、接触面烧蚀或胶壳局部变形。
选型时应分别记录持续电流、峰值电流、峰值持续时间和通电占空比，并为环境温度、装配偏差和长期老化保留合理余量。
2. 电压等级与爬电距离
额定电压需要结合设备的工作电压、过电压等级、污染等级和认证要求判断。即使产品家族页面显示较高额定电压，也不意味着任意安装条件都能满足最终设备的绝缘要求。高湿、粉尘、冷凝和污染环境可能降低绝缘安全裕量。
3. 回路数量与同时载流率
多回路胶壳在全部端子同时通电时，内部热量更容易累积。同一种端子装入两位胶壳和十多位胶壳，其允许持续电流可能不同。因此，不能简单地用“单端子最大电流乘以回路数”计算连接器总功率。
4. 线径与导体结构
端子的压接范围通常按照AWG或平方毫米标注。除了导体截面积，还要确认导体股数、单丝直径、绝缘外径、绝缘材料和耐温等级。线径太小会造成导体压接不足，线径太大则可能导致压接翼过度变形、端子无法入壳或绝缘支撑失效。
三、胶壳、端子和针座如何配套

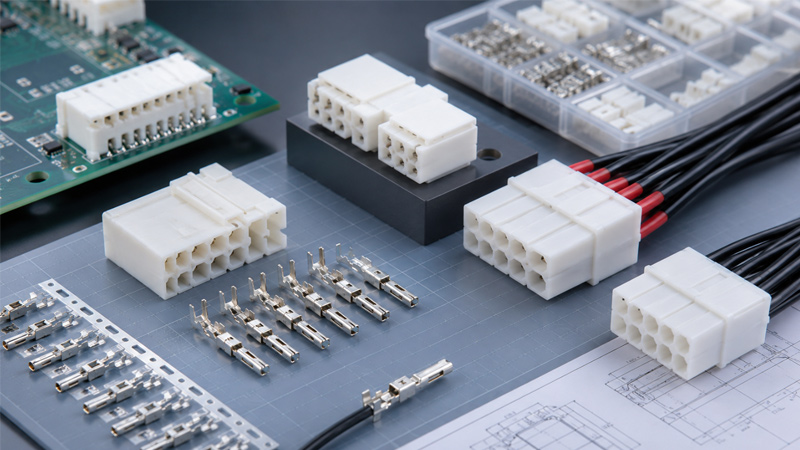

一套完整的MATE-N-LOK连接方案通常不是一个料号，而是一组相互匹配的物料。常见BOM可能包括插头胶壳、插座胶壳、针端子、孔端子、PCB针座、面板固定附件、密封圈、密封塞、二次锁和压接工具。
| 配套项目 | 必须核对的内容 | 常见错误 |
|---|---|---|
| 胶壳 | 系列、位数、排数、颜色、材料、阻燃等级、安装方式 | 外形相近但系列不同，或插头与插座方向选反 |
| 端子 | 针孔性别、适用线径、镀层、料带或散装包装、保持结构 | 线径不匹配，端子性别错误，镀层等级不符合环境要求 |
| PCB针座 | 直式或弯式、焊脚长度、安装孔、板厚、定位柱和针脚布局 | 只核对位数，忽略方向和PCB封装尺寸 |
| 密封附件 | 密封圈、线封、盲塞、适用线径和装配方向 | 只购买防水胶壳，漏配线封或未使用回路盲塞 |
| 压接工具 | 手动或自动工具、模具编号、压接高度和适用端子 | 用通用钳代替指定模具，导致压接一致性不足 |
四、怎样根据应用场景选择合适系列
1. 空间充足且需要较高功率
当设备内部空间相对充足、线径较大、持续电流较高时，可优先评估Universal MATE-N-LOK。其较大的中心距有利于容纳更宽的线径范围，并可覆盖多种回路配置。但仍应评估插拔空间、线束弯曲半径和操作人员是否能够完全锁止。
2. 功率和体积需要平衡
Mini-Universal MATE-N-LOK适合需要控制体积，同时又不能将载流能力压缩过低的应用。它在家电、电机、电源模块和控制设备中较为常见，选型时要特别核对不同端子对应的线径范围以及PCB针座方向。
3. 小型化设备或电源信号混合连接
当板端空间有限、线径较细、单回路电流相对较小时，可评估Micro MATE-N-LOK。由于中心距更小，对压接精度、线束定位和装配防护的要求也更高，不应使用尺寸过大的通用压接工具。
4. 潮湿、粉尘或冷凝环境
需要防水时，必须确认选定系列及具体料号是否提供密封结构。所谓“防水连接器”通常要求胶壳、密封圈、线封和盲塞共同工作。未使用的孔位如果没有安装正确盲塞，整体防护能力可能失效。
五、端子镀层应该怎样选择
常见电源端子可能采用锡镀层，也可能根据产品和应用提供其他接触表面方案。锡镀层通常具有成本和通用性优势，但在低电平信号、频繁插拔、强振动、腐蚀性气体或较长寿命应用中，应进一步评估接触界面的稳定性。
- 一般电源连接：重点关注温升、接触电阻、压接质量和插拔后的接触压力。
- 低电平信号：需要防止氧化膜对微小电流和电压造成影响。
- 高振动环境：需要评估微动磨损、锁扣保持力和线束应力释放。
- 潮湿或腐蚀环境：需要核对密封、镀层、材料兼容性和环境试验要求。
六、压接质量为什么直接决定连接可靠性
连接器额定性能建立在合格压接基础上。即使胶壳和端子料号完全正确，如果压接高度、剥线长度、导体位置或绝缘支撑不合格，仍可能出现端子发热、导线脱落、退针和间歇性断路。
- 确认端子与线径对应关系。
- 按照应用规范设置剥线长度。
- 检查导体压接翼是否包覆全部铜丝。
- 检查绝缘压接翼是否形成支撑且未切伤绝缘层。
- 测量压接高度和宽度。
- 进行拉力测试和压接截面分析。
- 确认端子插入胶壳后锁止到位。
七、采购前应建立完整的料号确认表
- 完整品牌和完整订货料号是否准确。
- 产品系列、中心距、回路数和排数是否一致。
- 插头、插座、针端子和孔端子的性别是否对应。
- 端子线径范围和线材绝缘外径是否适配。
- 胶壳阻燃等级、颜色和材料是否符合设备要求。
- PCB针座方向、焊脚长度和封装尺寸是否一致。
- 是否需要密封圈、线封、盲塞或二次锁附件。
- 包装方式是散装、连续料带还是联排料带。
- 压接工具和模具是否已经准备并完成验证。
- 样品测试、温升测试和量产检验标准是否明确。
在实际采购中，南京千弘达建议客户同时提供原始料号、产品图纸、线径、回路电流、应用环境和现有实物照片。资料越完整，越容易在询价阶段发现胶壳与端子不配套、包装方式不适合生产设备等问题。
八、常见选型误区
误区一：位数相同就能互换
位数相同只代表回路数量接近，不代表中心距、锁扣、端子结构和安装尺寸一致。不同系列之间通常不能直接插合。
误区二：额定电流大于负载电流即可
连接器需要考虑环境温度、多回路同时载流、线径、接触电阻和老化后的温升。只比较一个最大电流数字容易低估风险。
误区三：胶壳防水就代表整套连接器防水
防水能力来自完整系统。线封尺寸不对、密封圈漏装、盲孔未封堵或线材外径不匹配，都可能形成进水通道。
误区四：端子能塞进胶壳就算配套
错误端子可能暂时插入，但保持力、接触位置和对插深度不正确，通电后可能出现退针、接触不良和异常温升。
九、常见问题解答
MATE-N-LOK系列之间可以直接互换吗？
通常不能。Universal、Mini-Universal和Micro系列的中心距、端子尺寸和胶壳结构不同，即使外形或位数接近，也必须按照完整料号和图纸确认。
选MATE-N-LOK时最先确认什么？
建议先确认持续电流、峰值电流、工作电压、线径、回路数、安装方式和环境条件，再选择系列和具体料号。
端子可以跨线径使用吗？
不建议。端子的导体压接翼和绝缘压接翼按照特定线径范围设计，超出范围可能导致压接不足、铜丝损伤或无法稳定入壳。
如何降低买错配套料的风险？
应使用完整料号建立BOM，并同时核对原厂产品图纸、应用规范、线材参数、包装形式和压接工具。不要仅凭图片或系列简称采购。
十、结语
TE MATE-N-LOK系列选型的核心，不是简单比较尺寸和最大电流，而是建立从负载、线材、端子、胶壳、板端、附件到压接工艺的完整匹配关系。南京千弘达建议在批量采购前先完成样品装配、端子拉力、接触电阻、温升和实际设备运行验证，避免因一个配套细节错误造成返工、停线或长期可靠性问题。
