KET、KUM、KOSTAL汽车连接器选型时要看哪些参数？
汽车连接器选型不能只看品牌、外观和针数。即使两个连接器看起来尺寸接近，只要端子系统、线径范围、防水结构、锁止方式或防呆编码不同，就可能无法正常装配。对于KET、KUM、KOSTAL等汽车连接器，正确的方法是从“连接器系统”而不是单独从一个胶壳型号出发核对参数。
一、为什么只凭连接器外形选型风险很高？

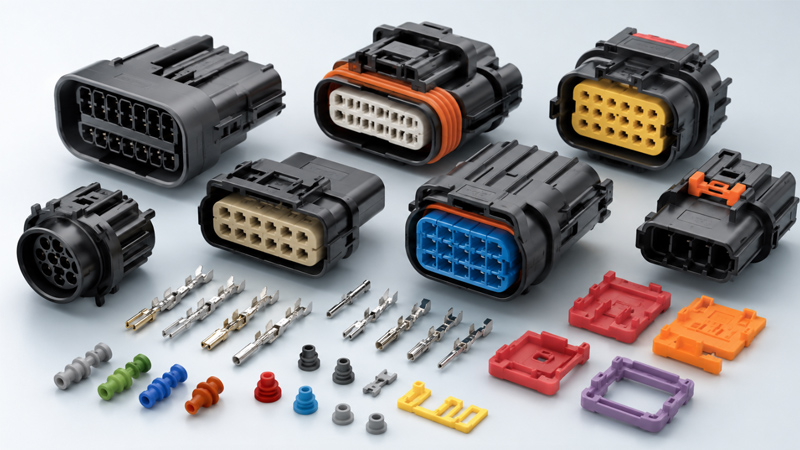

汽车连接器属于高度系统化的零部件。一个完整连接通常由胶壳、端子、二次锁、密封圈、单线密封塞、堵孔塞、CPA或其他锁止附件共同组成。
采购人员最容易遇到的问题是“胶壳找对了，但是端子不对”。例如相同系列可能同时存在不同线径范围的端子，也可能存在镀锡、镀银或镀金版本。如果仅按照针数和图片采购，实际装配时可能出现端子无法插入、端子退针、压接不合格或者接触电阻异常。
因此，南京千弘达在处理汽车连接器询价和BOM核对时，更关注完整料号关系，而不是单纯确认一个Housing型号。
二、第一个参数：品牌、系列与完整料号
KET、KUM和KOSTAL都有自己的连接器产品体系，同一品牌下面又包含大量不同端子平台和尺寸等级。
例如KET公开产品资料中可以看到090、110、250等不同端子系列，不同系列对应的端子宽度、线径和载流能力存在差异；KOSTAL产品体系则包含MK 0.5、MLK 1.2、SLK 2.8、SLK 5.8、LSK 8、PLK 14.5等不同规格。
因此拿到一个采购需求后，建议首先记录：
- 制造商品牌；
- 完整原厂料号；
- 所属产品系列；
- 公端还是母端；
- 胶壳、端子还是附件；
- 对应配套料号。
三、第二个参数：极数与孔位定义
极数即连接器能够容纳的电气回路数量，例如2Pin、3Pin、4Pin、6Pin、12Pin等。
但“都是6Pin”并不意味着两个连接器可以替换。还需要确认：
- 端子孔位排列方式；
- Pin定义是否一致；
- 是否存在空腔位；
- 是否配置机械防呆键；
- 公母端方向是否相同；
- 与PCB Header或线束端的接口是否一致。
对于ECU、传感器、执行器等接口，还必须把机械孔位和电气Pin定义同时核对。
四、第三个参数：端子系统和端子尺寸
端子是决定连接器电气性能的重要部件。实际选型时需要关注端子的接触尺寸，而不是单纯关注连接器外壳大小。
| 核对项目 | 主要作用 | 选错后的典型问题 |
|---|---|---|
| 端子系列 | 决定与Housing和对插件的机械兼容性 | 无法插入或无法锁止 |
| 端子宽度 | 影响载流能力及接口尺寸 | 接触不良或不能对插 |
| 公端/母端 | 决定连接方向 | 无法形成完整连接 |
| 镀层 | 影响接触稳定性、腐蚀性能和寿命 | 接触电阻升高、长期可靠性下降 |
| 端子锁止结构 | 防止端子从Housing中退出 | 退针、间歇性断路 |
五、第四个参数：线径范围必须和端子匹配
汽车线束常见导线会使用mm²、AWG以及不同汽车线缆标准表示。同一个连接器系列往往配有多种端子，用于不同导体截面积和绝缘外径。
选型时至少核对两个尺寸：
- 导体截面积：决定端子导体压接区域是否匹配；
- 绝缘外径：决定绝缘压接翼以及密封塞是否匹配。
例如一根0.35mm²导线和一根2.5mm²导线虽然可能属于同一个连接器家族，但通常不会使用完全相同的端子规格。
如果端子选得过大，压接后可能无法获得足够的机械保持力；端子过小则可能导致线芯损伤、压接尺寸超差甚至无法加工。
六、第五个参数：额定电流不能只看一个数字
很多采购需求只写“需要10A”或者“需要20A”，这还不够。
连接器实际载流能力与以下因素有关：
- 端子尺寸；
- 线径；
- 端子材料与镀层；
- 环境温度；
- 同时通电的回路数量；
- 接触电阻；
- 连接器散热条件；
- 允许温升。
KET公开的不同汽车端子产品就存在10A、15A、20A等不同标称能力；KOSTAL不同尺寸的端子平台覆盖范围也从低电流信号连接一直延伸到高电流连接。
因此工程选型不能简单理解成“端子标20A，就一定可以长期跑20A”。量产设计还应结合厂商降额曲线、环境温度和整车测试条件判断。
七、第六个参数：电压等级和使用位置
传统汽车低压系统主要包括12V、24V以及越来越常见的48V平台，新能源汽车还存在数百伏级高压系统。
随着电压提高，对连接器的爬电距离、电气间隙、绝缘材料、防触指设计、互锁和防误插要求都会提高。
因此，高压连接器不能按照普通低压连接器的选型思路处理。尤其新能源汽车电池包、PDU、电机控制器和高压附件接口，需要使用明确针对对应高压系统设计和验证的产品。
八、第七个参数：防水还是非防水
汽车连接器通常可以分为密封型和非密封型。选哪一种，主要取决于安装区域。
| 应用位置 | 主要环境风险 | 选型重点 |
|---|---|---|
| 乘员舱内部 | 灰尘、振动、温度变化 | 锁止、尺寸、耐振动 |
| 发动机舱 | 高温、水汽、油污、振动 | 密封、耐温、耐化学介质 |
| 底盘区域 | 泥水、盐雾、冲击 | 高等级密封和机械可靠性 |
| 电池包附近 | 水汽、温度、电气安全 | 密封、电压等级、互锁 |
防水连接器除了胶壳本身，还要检查主密封圈、单线密封塞和未使用孔位的堵孔塞是否完整。
九、第八个参数：温度范围和材料等级
汽车内部不同区域温度环境差异非常大。乘员舱和发动机附近所需的耐温等级并不相同。
连接器选型时不能只看Housing材料，还应该关注：
- 胶壳长期工作温度；
- 密封圈耐温范围；
- 端子材料和镀层；
- 线束温度等级；
- 靠近发动机、排气或功率器件时的局部温升。
十、第九个参数：一次锁、二次锁和CPA
汽车连接器在振动环境下工作，因此机械锁止非常重要。
常见结构包括Housing Lance、端子自身弹片、Rear Holder、TPA、CPA等。它们承担的功能并不完全相同：
- 端子一次锁负责将端子固定在胶壳中；
- 二次锁进一步降低端子未完全到位和退针风险；
- CPA用于确认连接器已经完成正确锁止；
- 部分产品还有独立的插接位置确认设计。
如果维修现场经常出现“插上了但没有锁到底”，就应该重点检查是否需要CPA或更可靠的二次锁结构。
十一、第十个参数：防呆和颜色编码
同一个控制器附近可能同时存在多个外形相似的连接器。如果没有机械防呆，很容易发生错插。
因此很多汽车连接器会通过Keying、凸台、导向槽或颜色进行区分。
在做替代采购时，即使原型号和候选型号尺寸几乎一致，也要检查防呆位置，否则很可能出现“胶壳能装进去，整车接口却插不上”的情况。
十二、不要忘记密封塞、堵孔塞和二次锁等附件
采购防水连接器最常见的错误之一，是只买胶壳和端子。
完整BOM通常还可能包括：
- Wire Seal单线密封塞；
- Cavity Plug堵孔塞；
- Rear Holder后盖；
- TPA端子位置保证件；
- CPA连接位置保证件；
- 主密封圈；
- 固定卡扣或线束支架。
南京千弘达建议，在第一次导入陌生型号时直接建立“胶壳+端子+密封件+锁止件+对插件”的完整对应表，比后续逐个补料更容易控制交期。
十三、KET、KUM、KOSTAL连接器采购前的参数核对表
| 序号 | 必须确认的参数 | 是否建议写入采购BOM |
|---|---|---|
| 1 | 制造商及完整料号 | 是 |
| 2 | 系列及端子系统 | 是 |
| 3 | 极数与公母端 | 是 |
| 4 | 导体截面积 | 是 |
| 5 | 线缆绝缘外径 | 是 |
| 6 | 额定电流和电压 | 是 |
| 7 | 防水或非防水 | 是 |
| 8 | 工作温度 | 建议 |
| 9 | 端子镀层 | 是 |
| 10 | 防呆编码及颜色 | 是 |
| 11 | 密封塞、二次锁等附件 | 是 |
| 12 | 对插件型号 | 建议 |
| 13 | 包装数量和包装方式 | 量产时建议 |
十四、常见问题FAQ
Q：KET、KUM、KOSTAL相同针数的汽车连接器可以互换吗？
A：不能仅根据针数判断。需要核对外形尺寸、端子系统、Pin定义、对插件、防呆、锁止以及电气性能，跨品牌产品尤其需要进行完整验证。
Q：已经知道胶壳型号，为什么还需要线径？
A：因为同一胶壳通常可能适配多种不同线径的端子，线径不明确就无法准确确定端子和密封塞。
Q：汽车防水连接器是不是有胶壳就能防水？
A：不是。完整密封通常依赖胶壳、主密封圈、单线密封塞以及空孔堵塞件共同实现，任何一项缺失都可能影响最终防水效果。
Q：型号已经完全一致，还需要核对什么？
A：量产采购还建议核对制造商、版本后缀、包装方式、生产批次、端子镀层和材料状态，防止同系列不同版本混用。
十五、总结
KET、KUM、KOSTAL汽车连接器的正确选型，本质上是对完整连接系统进行匹配。品牌和型号只是第一步，真正决定产品能否稳定量产的是端子、线径、电流、电压、防水、温度、防呆、锁止以及配套附件之间是否完全对应。
对于已有原厂料号的项目，应优先按照原型号确认完整配套关系；对于只有样品、图片或者线束信息的项目，则需要逐项反推接口参数。南京千弘达建议在样品阶段就建立标准化连接器BOM，避免到了批量生产阶段才发现端子、密封件或对插件不匹配，从而影响线束交付和整车项目进度。
