新能源汽车高压连接器怎么选？电流、屏蔽与互锁要点
新能源汽车高压连接器怎么选？电流、屏蔽与互锁要点

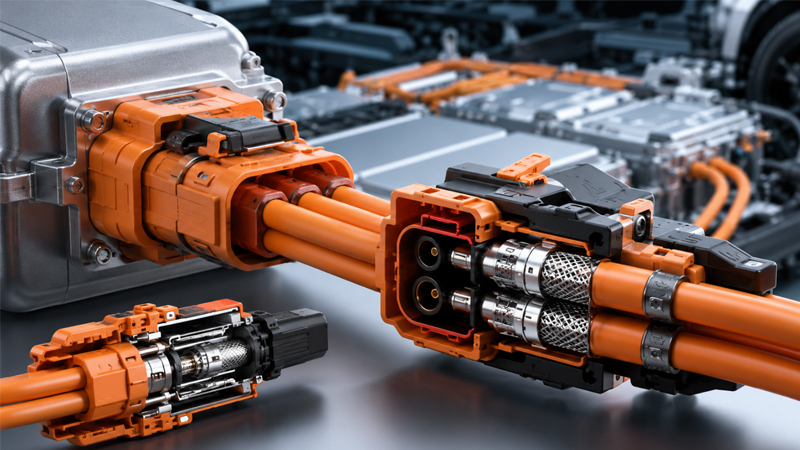

新能源汽车中的动力电池、驱动电机、电控系统、车载充电机、直流转换器、空调压缩机和高压配电单元，通常需要通过高压连接器完成电能传输。与普通低压连接器相比，高压连接器承受的电压、电流、温升、振动和电磁干扰更高，一旦选型或装配不当，可能引发局部过热、绝缘下降、互锁报警、通信干扰甚至高压安全风险。
南京千弘达在协助客户进行高压连接器配套时，通常不会只确认连接器型号，而是同步核对插头、插座、端子、线缆、屏蔽环、密封件、后盖、二次锁和安装结构，避免出现单个物料参数合格但整套系统无法可靠使用的问题。
一、新能源汽车高压连接器主要用在哪里
不同位置的工作电流、环境温度、振动等级和插拔频率并不相同，因此不能用同一套参数覆盖所有高压回路。常见应用包括：
- 动力电池与高压配电单元：电流较大，要求低接触电阻、可靠锁止和良好的温升控制。
- 高压配电单元与驱动电机控制器：需要承受持续电流、峰值电流及频繁的工况变化。
- 电机控制器与驱动电机：除载流能力外，还要重点关注屏蔽性能和高频电磁干扰。
- 车载充电机及充电接口：需要结合充电功率、插拔寿命、防水和人员操作安全进行评估。
- 电动空调压缩机和加热系统：安装空间紧凑，环境温度较高，应重点进行降额设计。
二、先确认系统电压，而不是只看连接器名称
高压连接器的额定电压必须高于系统正常工作电压，同时还应考虑瞬态过电压、绝缘老化、海拔、污染等级、材料性能和结构间距。选型时至少需要确认以下参数：
| 核对项目 | 需要确认的内容 | 常见风险 |
|---|---|---|
| 系统持续电压 | 车辆正常运行时高压母线的实际电压范围 | 只按照标称电压选型，忽略最高工作电压 |
| 瞬态电压 | 开关动作、回馈制动及异常工况下可能出现的瞬态峰值 | 连接器额定值看似足够，但绝缘裕量不足 |
| 爬电距离与电气间隙 | 结合结构、材料、环境污染和海拔条件评估 | 潮湿、粉尘或高海拔环境下绝缘能力下降 |
| 耐压与绝缘电阻 | 核对连接器及装配后线束的验证条件 | 仅验证单个连接器，未验证压接及密封后的总成 |
额定电压并不是唯一判断依据。即使两款连接器的标称电压相同，其内部端子间距、绝缘材料、密封结构和实际安装条件也可能不同。涉及高压系统时，应以连接器制造商技术资料、整车企业规范和实际验证结果为准。
三、高压连接器的电流应该怎么选
1. 区分持续电流、峰值电流和短时过载
连接器参数表中的额定电流通常是在规定线径、环境温度、端子数量和测试条件下得到的，并不代表在所有应用环境中都可以长期满载运行。选型前应分别确认：
- 长期稳定运行时的持续电流；
- 加速、爬坡、快速充电等工况下的峰值电流；
- 峰值电流持续时间和出现频率；
- 环境温度、舱内热源和散热条件；
- 单个连接器中同时通电的回路数量。
2. 额定电流必须进行温度降额
连接器的发热与端子接触电阻、压接电阻、线缆电阻和实际电流有关。环境温度越高，可允许的温升空间越小。当连接器安装在电池包、电控箱或电机附近时，还应考虑周边热源和密闭空间对散热的影响。
3. 线缆规格与端子压接范围必须匹配
高压连接器的载流能力不仅取决于端子尺寸，还取决于线缆导体截面积、导体结构、绝缘外径和压接质量。选择端子时需要同时核对：
- 端子允许的导体截面积范围；
- 线缆导体材质及股数结构；
- 线缆绝缘外径与密封圈适配范围；
- 压接模具、压接高度和拉力要求；
- 屏蔽层结构与屏蔽环压接方式。
同样截面积的不同高压线缆，其绝缘外径和屏蔽层结构可能差异明显。若密封圈尺寸不匹配，即使电气性能正常，也可能产生进水、线缆晃动或屏蔽压接不稳定等问题。
四、为什么高压连接器要关注360度屏蔽
新能源汽车中的逆变器、电机控制器和驱动电机会产生较强的高频电磁干扰。高压电缆如果屏蔽不连续，可能对车辆通信网络、传感器、音响系统和低压控制回路造成影响。
可靠的高压屏蔽系统通常包括线缆屏蔽层、屏蔽环、金属外壳或导电屏蔽结构，以及设备端的接地界面。选型时需要关注以下方面：
| 屏蔽项目 | 选型重点 |
|---|---|
| 屏蔽连续性 | 从线缆屏蔽层到设备壳体之间应形成连续、稳定的导电路径 |
| 屏蔽覆盖 | 优先采用周向接触结构，减少局部接触和长引线造成的高频阻抗 |
| 接触稳定性 | 屏蔽弹片、屏蔽环和金属壳体应能承受振动、温度循环和长期老化 |
| 装配一致性 | 屏蔽层剥切长度、翻折方式和压接尺寸应纳入工艺控制 |
| 整车验证 | 连接器屏蔽性能应结合整根线束和设备接地结构进行测试 |
不能仅凭连接器外壳是否为金属判断屏蔽能力。真正决定效果的是屏蔽路径是否连续、接触阻抗是否稳定，以及装配后是否能够经受振动、温度循环、盐雾和老化环境。
五、高压互锁HVIL有什么作用
高压互锁通常利用低压信号回路监测高压连接器、维修开关和高压部件是否正确连接。当插头松动、连接器未完全锁止或高压回路被拆开时，控制系统可以识别互锁状态，并按照整车控制策略执行报警、限制功率或切断高压。
高压互锁选型需要关注四个方面
- 互锁触点动作顺序：断开时应先触发互锁信号，再分离高压主触点；连接时则应在高压主触点可靠接合后完成互锁。
- 锁止状态可识别：连接器应具备明确的主锁、二次锁或位置保证结构，防止半插合状态。
- 互锁回路可靠性：互锁端子、导线和接插件应具备足够的振动、耐久和接触稳定性。
- 与整车控制策略匹配：互锁只负责提供状态信号，最终断电逻辑还需要与接触器、控制器和故障诊断策略配合。
需要注意的是，高压互锁不是机械锁止的替代方案。连接器仍需依靠主锁、辅助锁、CPA或其他防松结构保持机械连接，互锁系统则用于监测连接状态并提供电气安全信号。
六、防水、防尘和防触电结构怎么判断
高压连接器经常安装在底盘、电池包、前舱或车身外部区域，需要承受雨水、泥沙、清洗水流、盐雾和温度变化。选型时不能只看防护等级标识，还需要确认测试状态和实际装配条件。
- 防护等级是在插合状态、未插合状态还是安装状态下测试；
- 是否需要配置尾盖、密封塞、盲堵和设备端密封垫；
- 线缆外径是否处于密封圈适配范围；
- 连接器是否具备防手指或防工具接触高压导体的触电防护结构；
- 是否需要泄漏检测、气密检测或水密验证；
- 高低温循环后密封性能是否仍然稳定。
密封圈规格错误、线缆外径偏小、端子未插到位或尾盖未锁紧，都可能导致实际防水能力低于产品标称水平。因此，防水性能必须在完整线束总成状态下验证。
七、高压连接器机械结构需要核对什么
| 结构项目 | 主要作用 | 选型与验证重点 |
|---|---|---|
| 防错键位 | 防止不同回路或不同电压等级误插 | 确认颜色、编码和机械键位是否具有唯一性 |
| 主锁结构 | 保持插头与插座稳定连接 | 检查锁止声音、锁止行程和保持力 |
| 二次锁结构 | 防止锁扣意外松动或端子退针 | 确认二次锁未到位时是否能够被识别 |
| 助力机构 | 降低大电流端子插入力 | 检查杠杆、滑轨或旋转机构的耐久性 |
| 端子位置保证 | 确认端子已经完全插入胶壳 | 避免端子半插导致接触面积不足和局部过热 |
| 应力释放 | 减少线缆拉力传递到端子压接区域 | 检查尾盖、夹持结构和线束固定点 |
八、高压连接器选型需要准备哪些信息
为了提高选型效率，建议在询价或技术确认前准备以下资料：
- 系统最高工作电压和额定电压；
- 持续电流、峰值电流及持续时间；
- 线缆导体截面积、绝缘外径和屏蔽结构；
- 回路数量及是否需要高压互锁；
- 直式、弯式、板端或线端安装方式；
- 安装空间、出线方向和允许操作空间；
- 工作温度、防水、防尘、盐雾和振动要求；
- 插拔寿命、维修频率和防误插要求；
- 目标样品数量、量产需求及项目时间节点。
在物料配套阶段，南京千弘达建议同步建立完整BOM，明确连接器壳体、功率端子、互锁端子、屏蔽环、密封圈、尾盖、盲堵和配套线缆，避免样品阶段因缺少附件而无法完成线束装配。
九、样品验证不能只做通断测试
高压连接器样品装配完成后，应根据项目风险和整车要求制定验证计划。常见项目包括：
- 接触电阻和回路电阻测试；
- 持续电流温升测试；
- 绝缘电阻和耐电压测试；
- 端子压接截面、压接高度和拉力测试；
- 高压互锁动作顺序测试；
- 插入力、拔出力和锁止保持力测试；
- 振动、机械冲击和线缆摆动测试；
- 高低温循环、湿热、盐雾和老化测试；
- 防水、防尘和气密测试；
- 整车或系统级电磁兼容验证。
只做通断测试只能证明样品在当前状态下导通，无法判断其长期温升、接触稳定性、密封性能和振动可靠性。量产前还应验证压接设备、操作工艺、检测治具和追溯体系是否稳定。
十、常见选型误区
- 只看连接器额定电流：忽略环境温度、线径、回路数量和温升降额。
- 只看外壳尺寸：没有核对端子、线缆和密封附件的完整配套关系。
- 认为金属壳体就一定屏蔽良好：忽略屏蔽层终端方式和设备端接地结构。
- 把互锁当成机械锁：没有设置可靠的主锁和二次锁结构。
- 防护等级越高越好：没有结合成本、装配难度和实际使用环境选择。
- 样品导通即可量产：缺少温升、振动、环境和工艺一致性验证。
十一、常见问题解答
1. 高压连接器额定电流比实际电流大就一定安全吗？
不一定。还需要结合环境温度、端子数量、线缆截面积、压接电阻、接触电阻和散热条件进行降额，并通过实际温升测试确认。
2. 高压连接器必须使用金属外壳吗？
不一定。是否使用金属外壳取决于屏蔽要求、结构设计和应用位置。部分塑料壳体连接器也可以通过内部屏蔽结构实现连续屏蔽。
3. 高压互锁失效会直接切断高压吗？
互锁通常提供连接状态信号，是否切断高压取决于整车控制策略、接触器控制逻辑和故障处理程序。
4. 同样规格的高压线缆可以直接共用端子吗？
不能只比较导体截面积，还要核对导体结构、绝缘外径、屏蔽层形式、密封圈范围和端子压接参数。
结语
新能源汽车高压连接器选型本质上是一项系统工程。电流参数决定基础载流能力，温升和压接质量决定长期稳定性，屏蔽结构影响整车电磁兼容，高压互锁和机械锁止则关系到使用安全。南京千弘达建议在项目早期就建立完整的连接器、端子、线缆和附件验证清单，通过样品装配、温升测试、环境测试和系统验证后再进入批量采购，才能有效降低后期改型、停线和质量索赔风险。
